在進行DIALux隧道建模流程之前，首先需要明確隧道的尺寸、形狀以及所需的照明需求。這些信息對于后續的模型建立和光照仿真非常重要。
接下來，我們可以開始進行DIALux隧道建模的流程：
1. 打開DIALux軟件并選擇“新建項目”。在項目中選擇正確的地理位置，以確保日出和日落時間的準確性。根據需要添加場地圖或CAD文件。
2. 在模型視圖中，選擇“新建空間”來創建隧道的空間。根據隧道的形狀和尺寸，在平面視圖中繪制出正確的輪廓?？梢允褂弥本€、弧線和平滑曲線工具來創建所需的形狀。
3. 在模型視圖中，選擇“新建表面”來為隧道的墻壁、天花板和地板添加材質和屬性。可以選擇不同的顏色、紋理和反射率來模擬實際材料的外觀。確保使用正確的光學參數，例如反射率和透明度。
4. 在模型視圖中，選擇“新建對象”來添加燈具?？梢詮腄IALux的內置庫中選擇不同類型的燈具，如投射燈、線性燈或燈帶。根據隧道的照明需求，在適當?shù)奈恢锰砑铀钄?shù)量的燈具。確保使用正確的光學參數和燈具布置。
5. 在模型視圖中，選擇“新建計算區域”來指定用于光照計算的區域?？梢詣?chuàng)建多個計算區域來區分不同部分的隧道，例如入口、出口和主體。確保正確設置計算區域的屬性，如高度和機動車道數量。
6. 在光照計算視圖中，選擇“計算”按鈕來進行光照仿真。DIALux會根據所選的燈具、材質和計算區域，模擬出隧道中的光照分布。根據計算結果，可以對燈具的位置、數量和參數進行調整，以達到預期的照明效果。

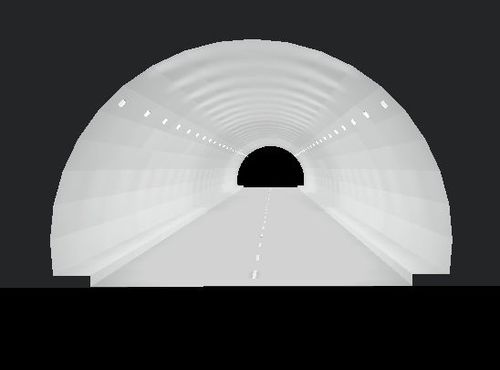

7. 在結果視圖中，可以查看光照仿真的結果。DIALux會顯示出隧道中不同位置的光照強度、照度和光照分布?？梢酝ㄟ^調整燈具的參數和位置，對照明效果進行優化。
8. 在報告視圖中，可以生成光照仿真的報告。DIALux會生成包含光照計算結果、燈具信息和隧道模型的詳細報告。可以將報告保存為PDF文件，以備將來參考。
通過以上步驟，我們可以完成DIALux隧道建模的流程。使用DIALux進行隧道照明設計，不僅可以模擬出隧道中的光照分布，還可以對燈具的位置和參數進行優化，以達到最佳的照明效果。
