1 配置文件

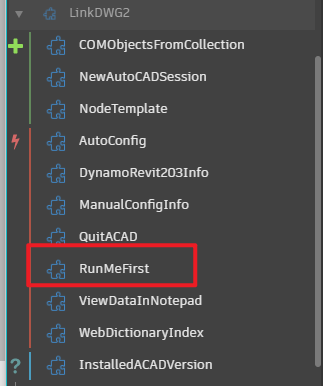

首次安裝LinkDWG2包，需要進行文件配置，調用“RunMeFirst”節點并運行即可。

2 與CAD交互

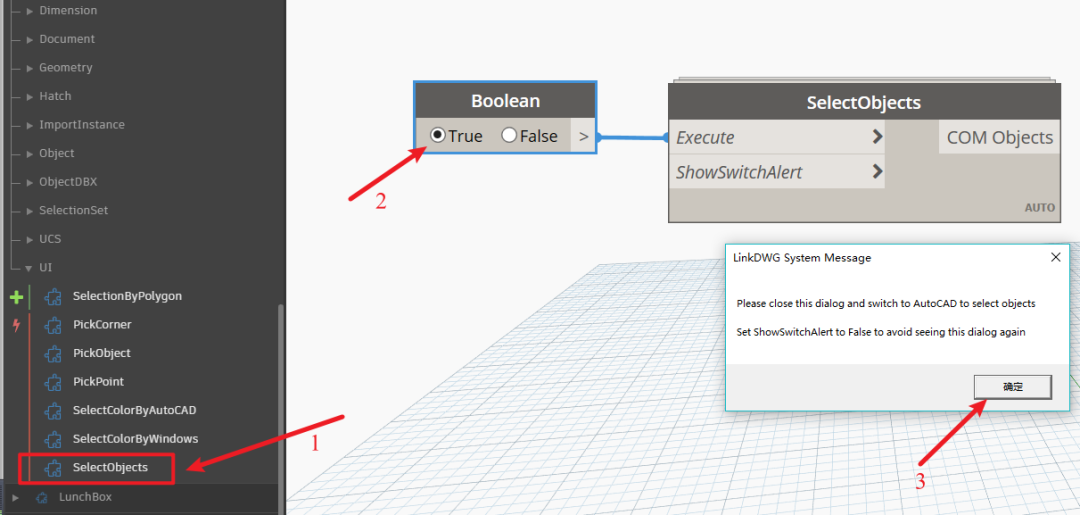

1.添加Objects節點，并設置為ture

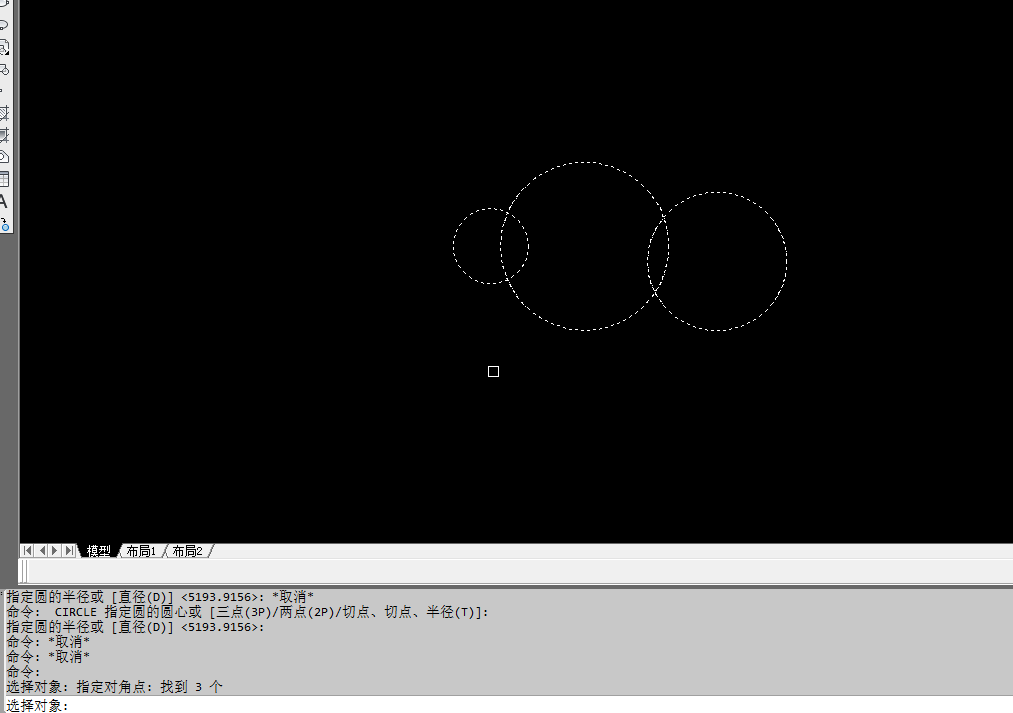

2.運行后出現彈框，如上圖所示，單擊“確定”后即可在CAD里進行圖元的選擇，如下圖所示。

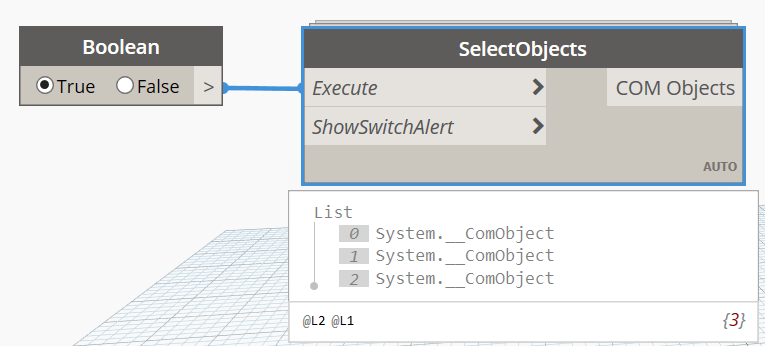

3.選擇完成后，可在dynamo中查看，如下圖所示。

3 讀CAD圖元

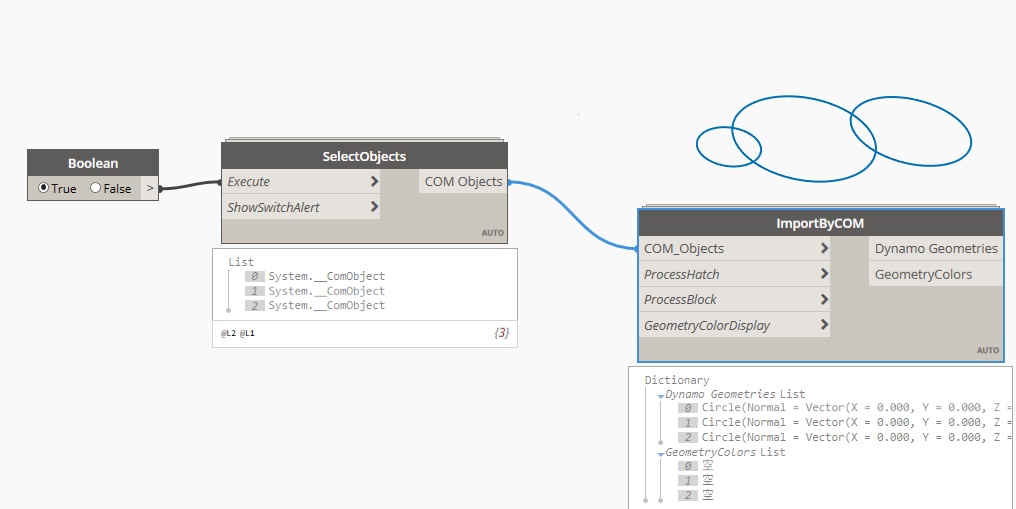

用object節點交互選擇的圖元，可通過“ImportByCOM”節點轉化為dynamo中的圖元

4 讀CAD文字

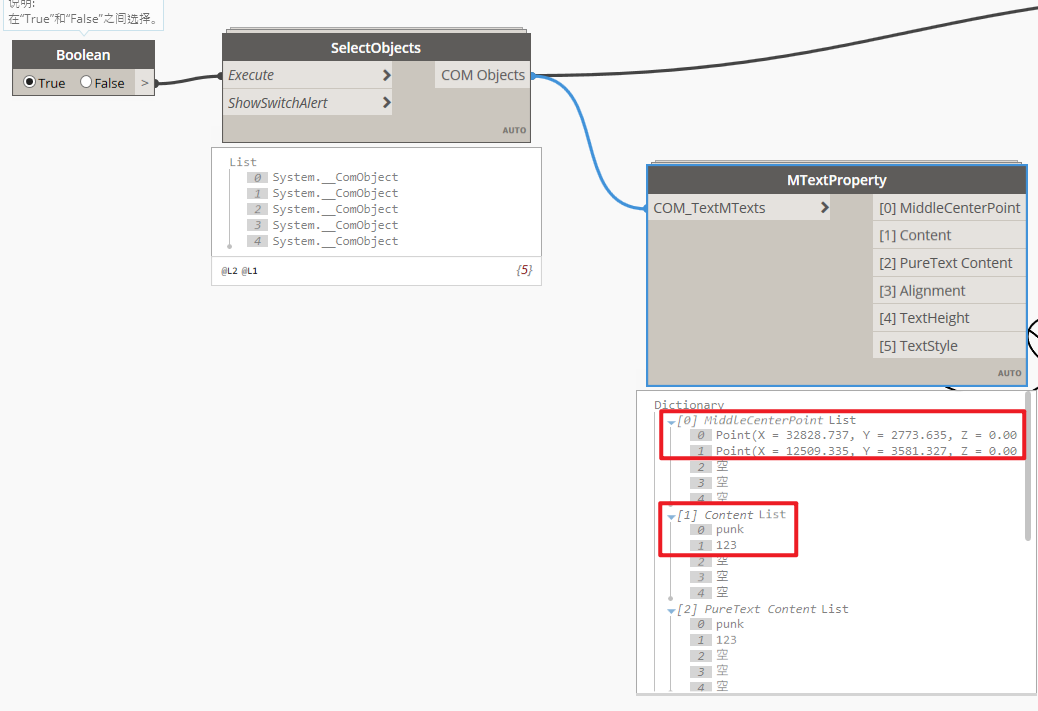

linkdwg2-annotation-MtextProperty，可讀取所選文字的內容、定位點、文字高度、角度等等。可用于后續圖紙翻模

5 設置圖層

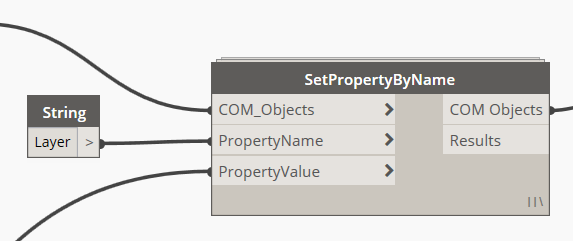

COM_Objects：CAD中的圖元

PropertyName：Layer(圖層）

PropertyValue：連入圖層名

 6 創建圖層

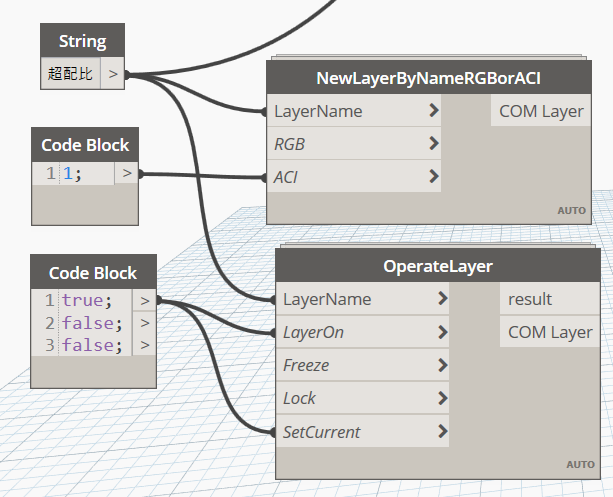

LayerName：圖層名

RGB或ACI：圖層顏色

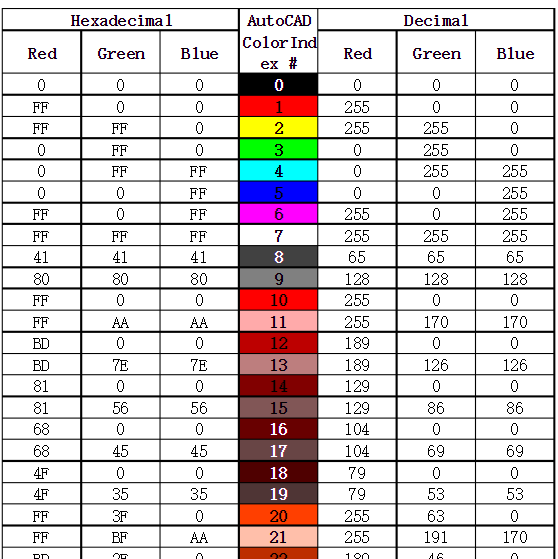

ACI為autocad color ind，如下表所示，0代表黑色，以此類推

7 圖層操作

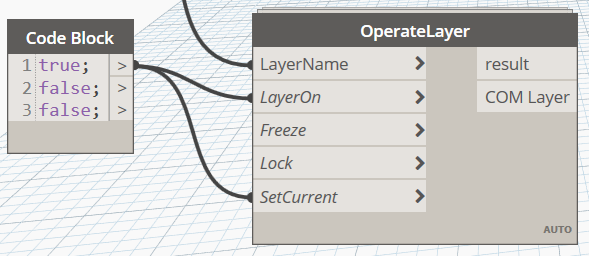

圖層凍結、鎖定、置為當前等操作均可在operateLayer節點中完成
