    Dynamo創建鋼筋模型速成技巧

    發布于:2017-11-24 09:56:25
    首頁/技術分享/Dynamo
    收藏
    18559

    網友投稿

    更多


    注:本文轉載來自“歐特克BIM俱樂部”官方微信公眾號,


    對于大部分常規鋼筋,Revit自帶的鋼筋創建選項板或者附加模塊即可創建,但是對于某些異形鋼筋,Revit中的以上兩種創建形式顯然就不夠用了,因此需要另辟蹊徑。Dynamo強大的可視化編程對于異型結構的建模以及配筋非常容易,所以,Dynamo配合Revit,異形建模將不再是問題!

    那么進入正題,如何通過Dynamo創建鋼筋模型呢?

    首先準備一個需要附著鋼筋的實體,如圖所示:

    接下來,在Revit中運行Dynamo(管理-Dynamo)。

    開始節點的錄入,本次鋼筋建模需要用到Dynamo Rebar這個軟件包,沒有的話,可以去軟件包中下載。

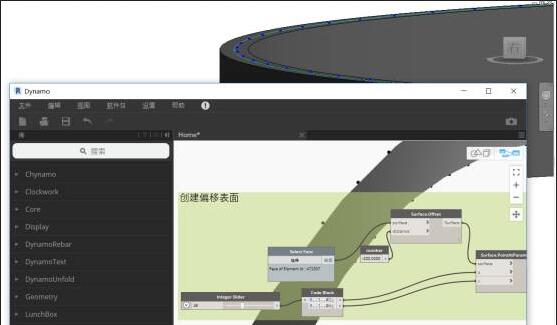

    開始建立節點,并進行連接,本實體中建立一排豎向鋼筋,其余鋼筋繪制方法觸類旁通,可以自己去嘗試,首先選擇實體上下兩點,以這兩點連接成線進行鋼筋轉化換。

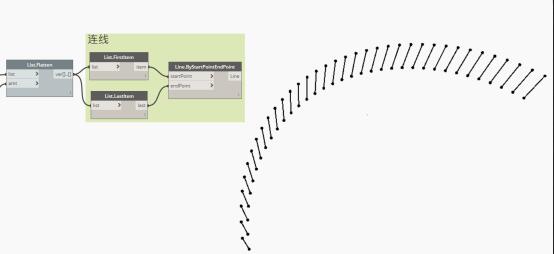

    將每個點隔離出來,并一一對應連線,這些線段將在后期被賦予鋼筋屬性。

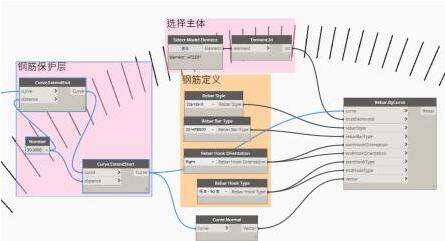

    確定鋼筋保護層厚度,然后,選擇鋼筋的各種屬性,通過Dynamo Rebar軟件包的節點Rebar.Bycurve生成最后的鋼筋。

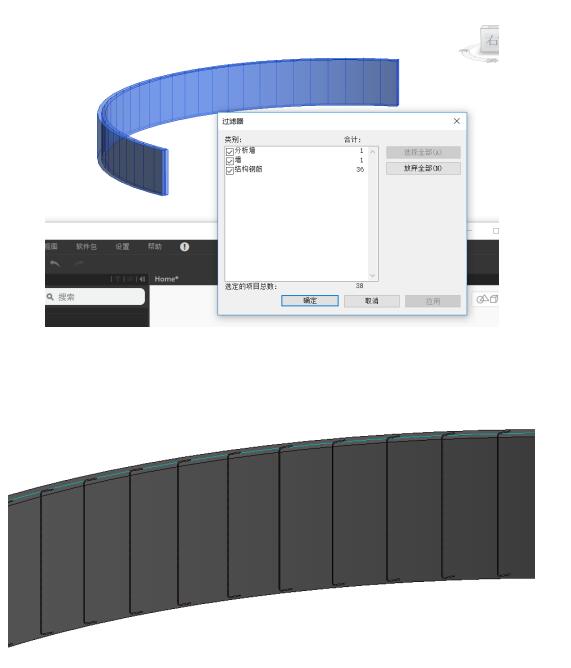

    鋼筋生成完畢后,在Revit中即可預覽鋼筋。
