本文源自公眾號：安凡BIM

Plan A:ImportInstance.ByGeometry

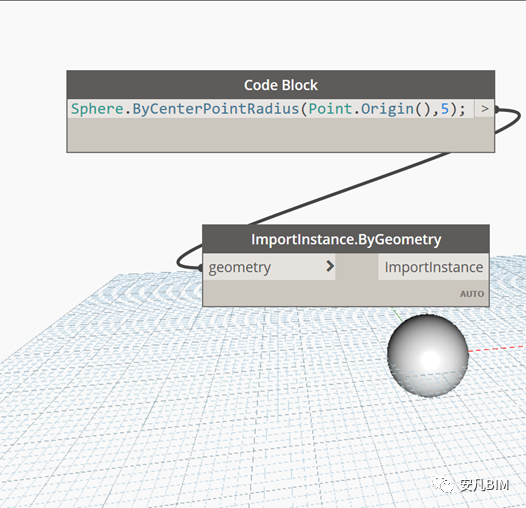

Dynamo模型

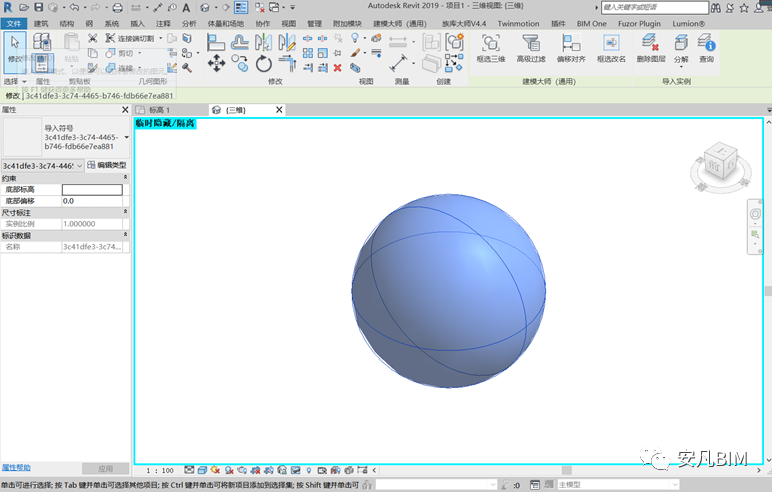

Revit模型

利用這個節點將Dynamo創建的模型轉化為Revit的模型生成的只是一個導入符號，我們沒有辦法進行操作，所以只可遠觀而不可褻玩焉。

我認為這種方法是失敗的，不建議大家去使用。

Plan B:DirectShape.ByGeometry

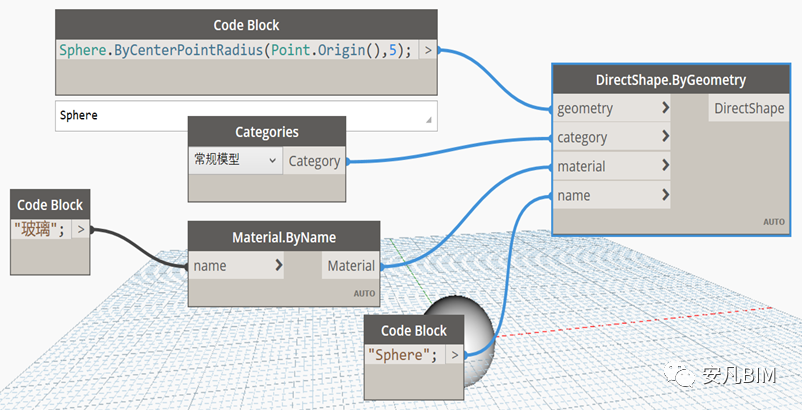

Dynamo模型

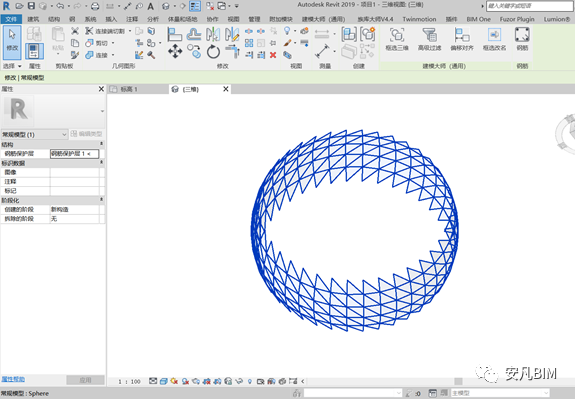

Revit模型

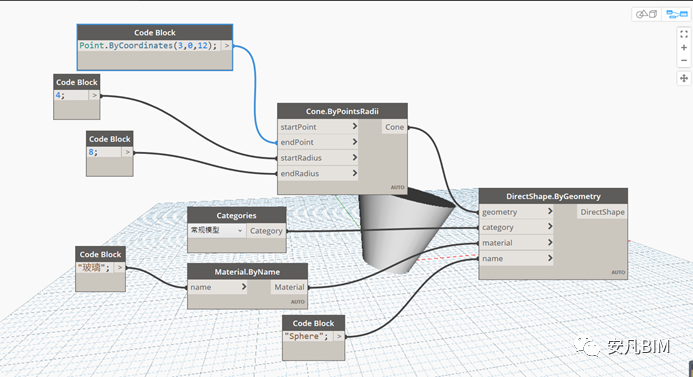

Dynamo模型

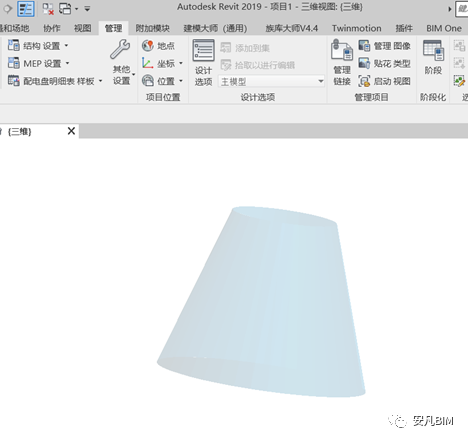

Revit模型

利用這個節點將Dynamo創建的模型轉化為Revit的模型我們沒有辦法進行任何操作，依然是只可遠觀而不可褻玩焉，細心的朋友應該還發現了我在Dynamo中創建的是球體，但是在Reivt中卻不是。我剛開始發現這個問題的時候測試了一下只有球體不行其他的都可以。Dynamo生成的圓臺導入到Revit中是沒有任何問題的，就很離譜圖片，至于是什么原因我們就不去糾結了。

我認為這種方法依然是失敗的，不建議大家去使用。

Plan C:Springs.FamilyInstance.ByGeometry

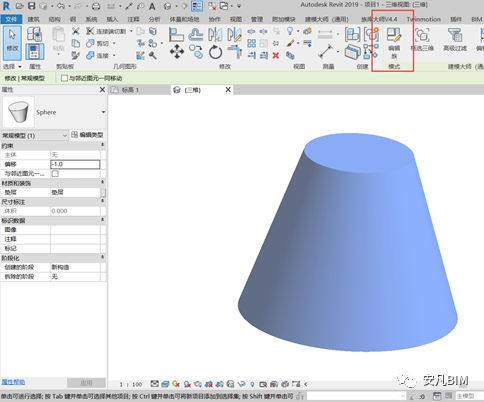

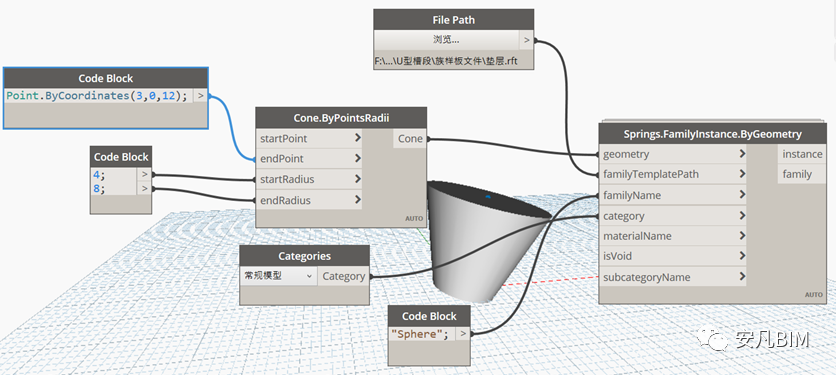

Dynamo模型

Dynamo模型

利用這個節點將Dynamo創建的模型轉化為Revit的模型我們可以進行操作。

我認為這種方法依然是成功的，大家可以放心的使用

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
