今天和大家聊一聊如何通過Dynamo創建過濾器，首先我們得先明確一下過濾的規則

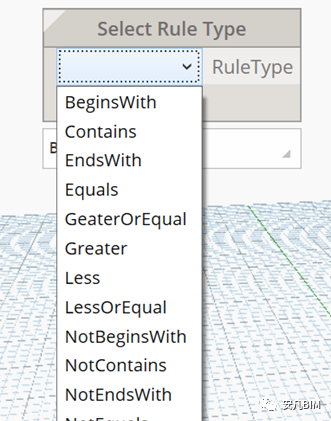

Dynamo中的規則類型

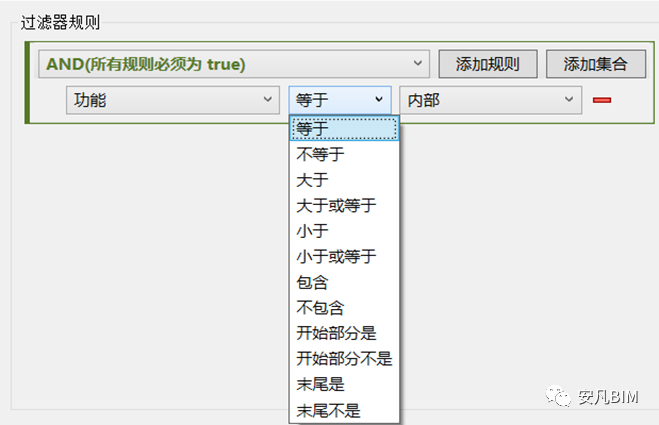

Revit中的規則類型
很不好的一點就是Dynamo中的規則類型都是英文的，這一點大家得克服一下。

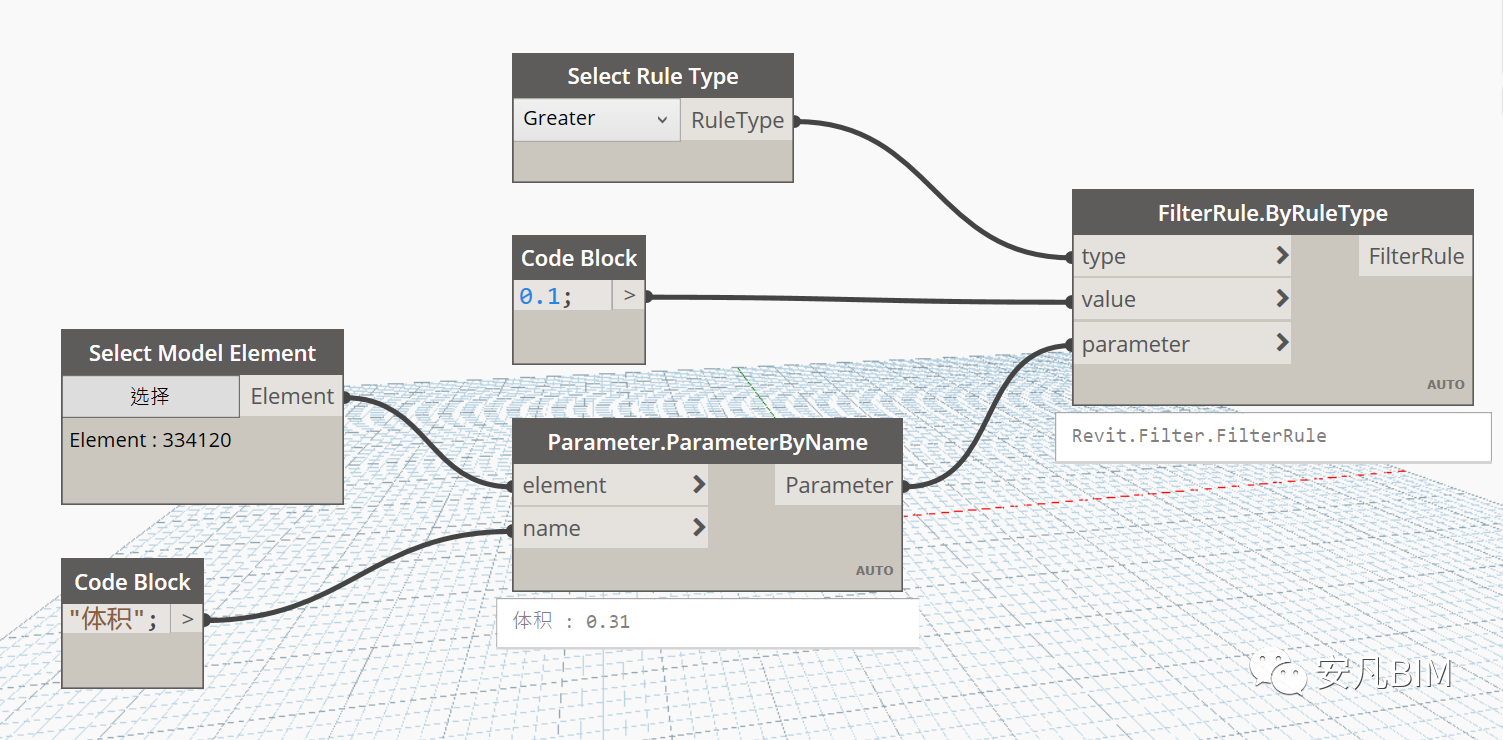

接下來我們就以體積作為過濾對象，創建一個過濾器規則。
我們的過濾規則選擇的是"Greater"，意思為大于，其中過濾的字段為體積度。
以上過濾規則可以解釋為：判斷模型的體積是否大于0.1。

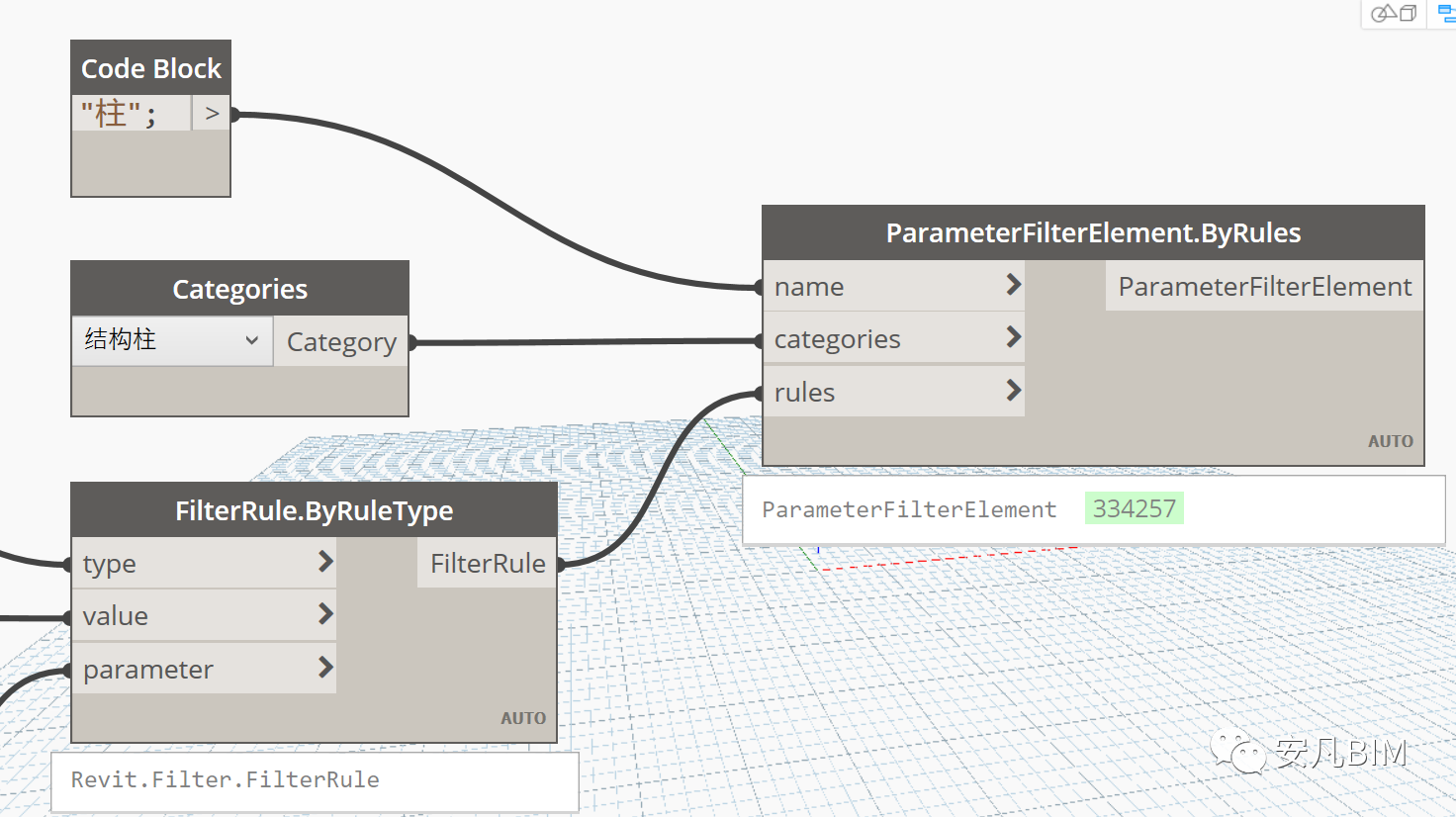

然后我們將過濾器規則應用于模型類別(此處以結構柱為例)。
整體可以解釋為：對所有的結構柱類別進行判斷，判斷柱的體積是否大于0.1，如果包含就符合我們的過濾器，可以通過該過濾器進行一系列操作。

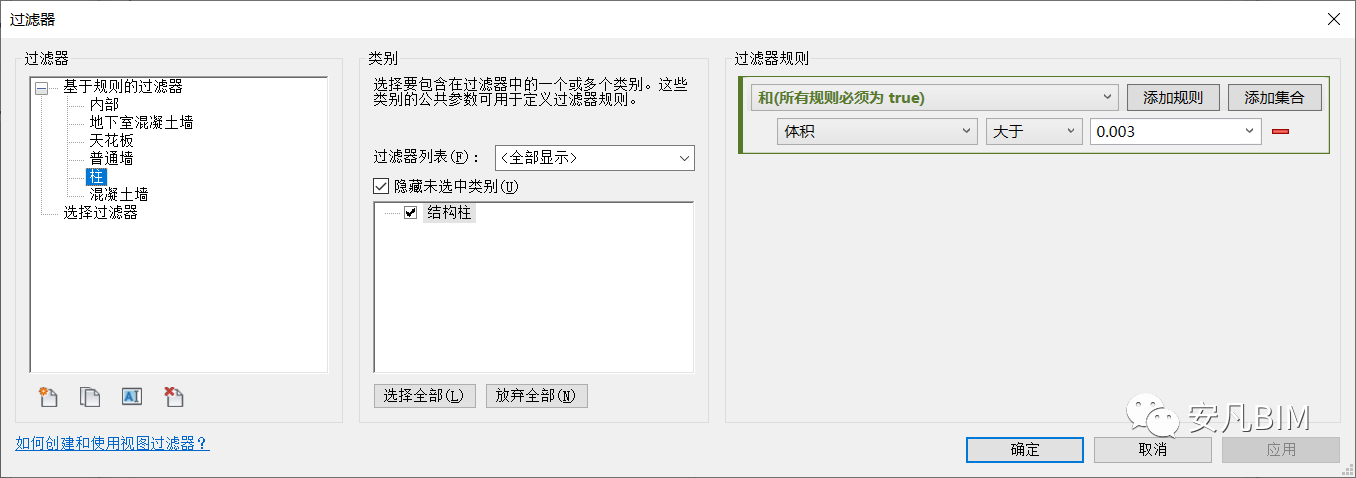

現在我們切換到Revit頁面，查看一下最終效果。
溫馨提示：此演示是以Revit2019為例
