來源：個人Bim學習

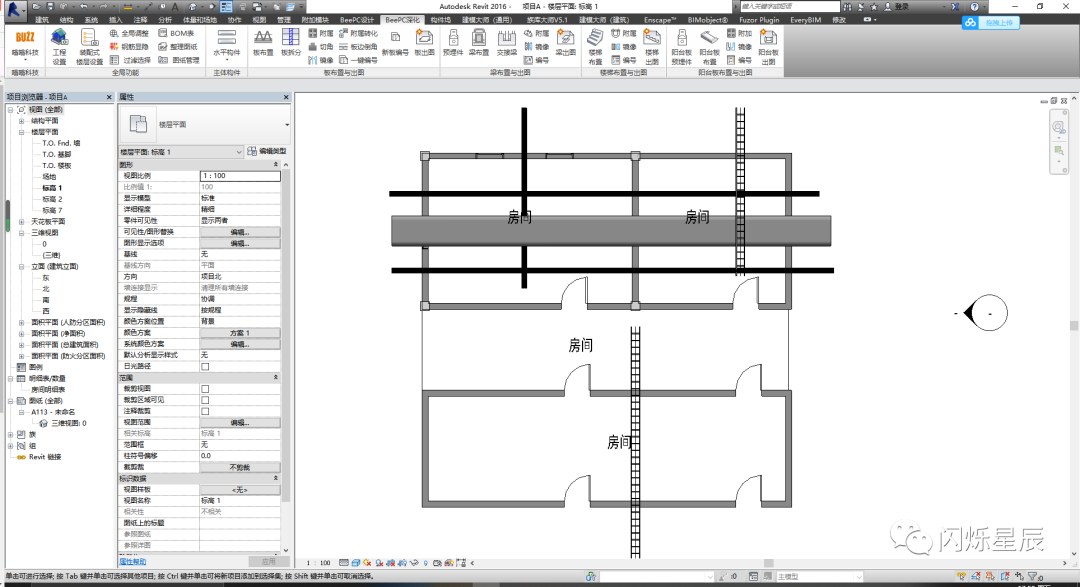

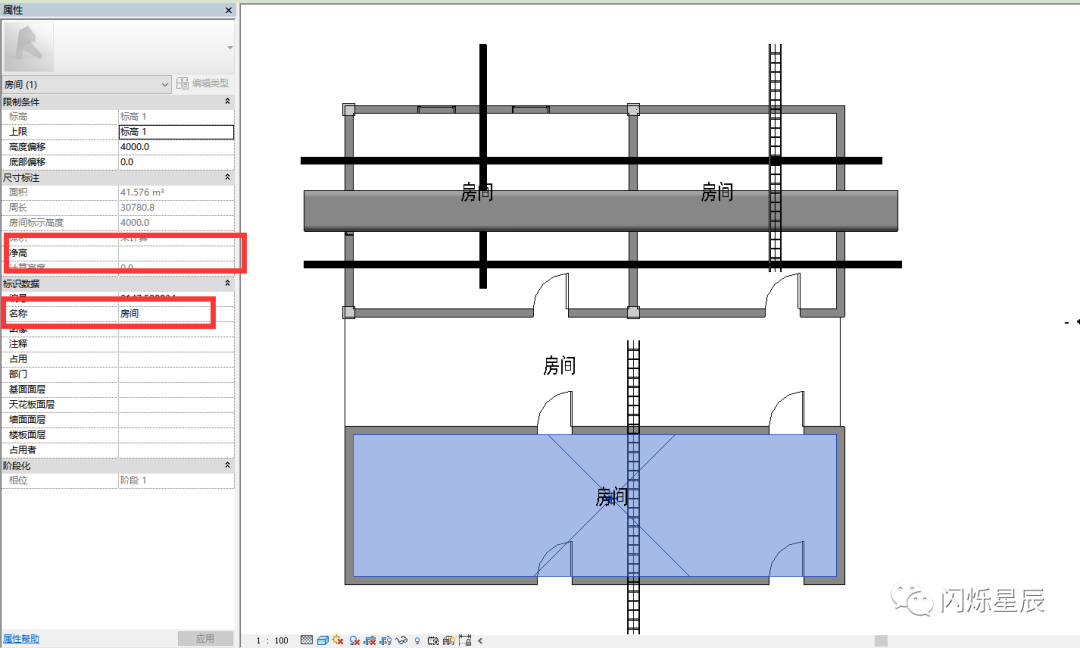

1.revit放置房間

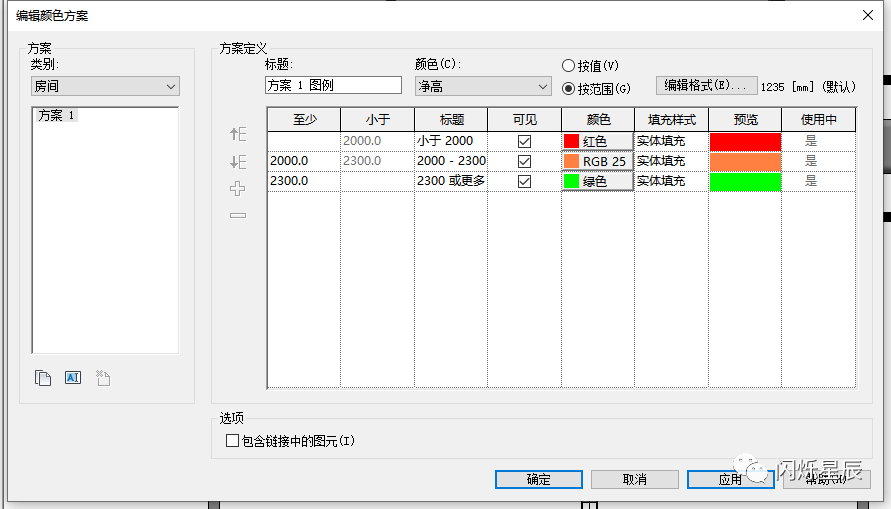

2.設置填色方案，按照房間凈高設置不同的顏色。

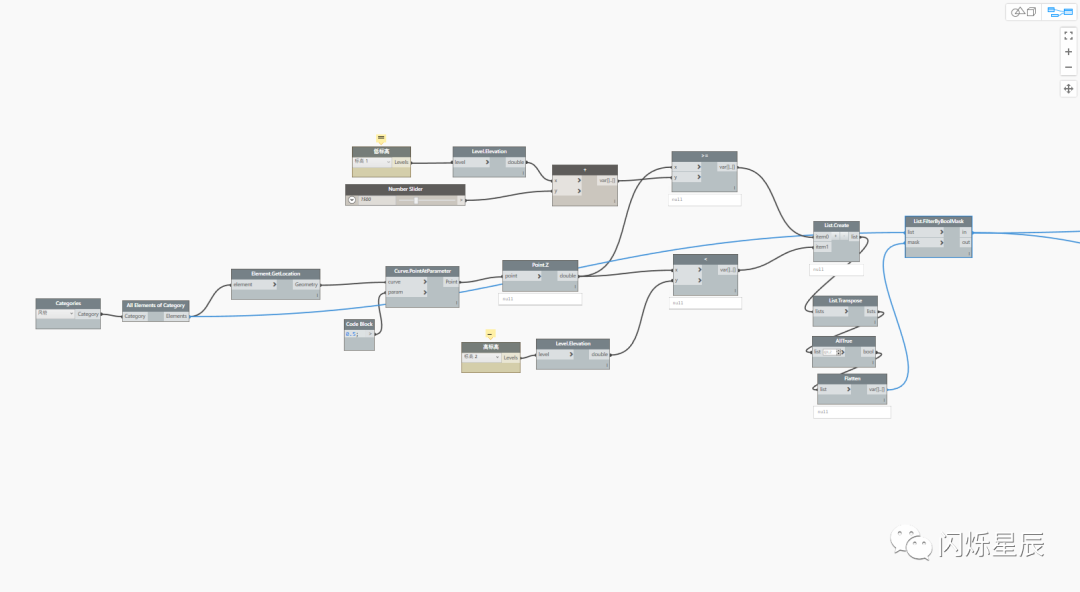

3.首先篩選出所有處于標高1和標高2之間的風管。

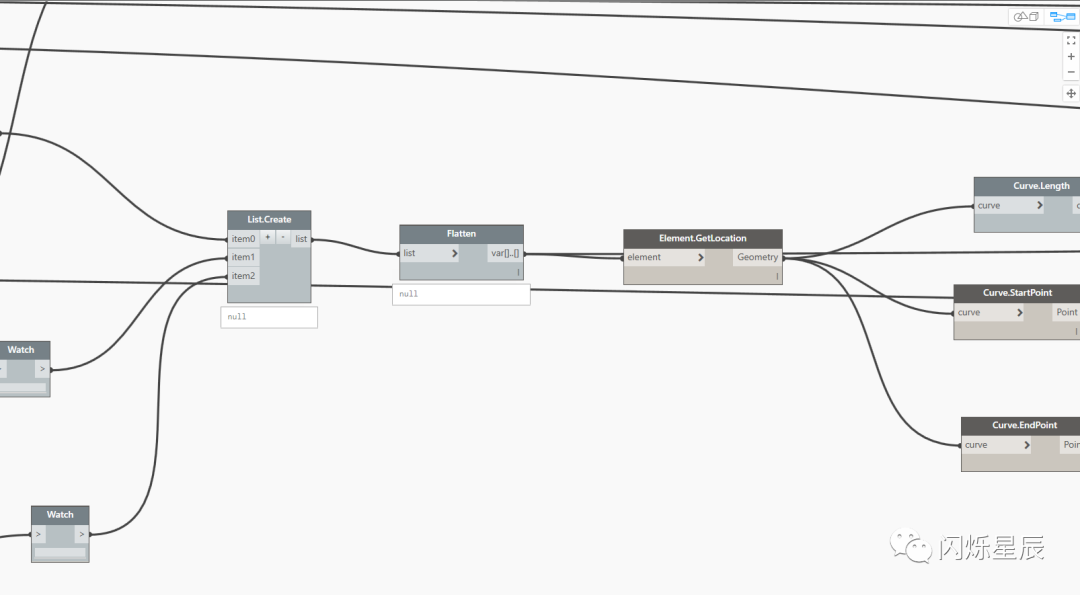

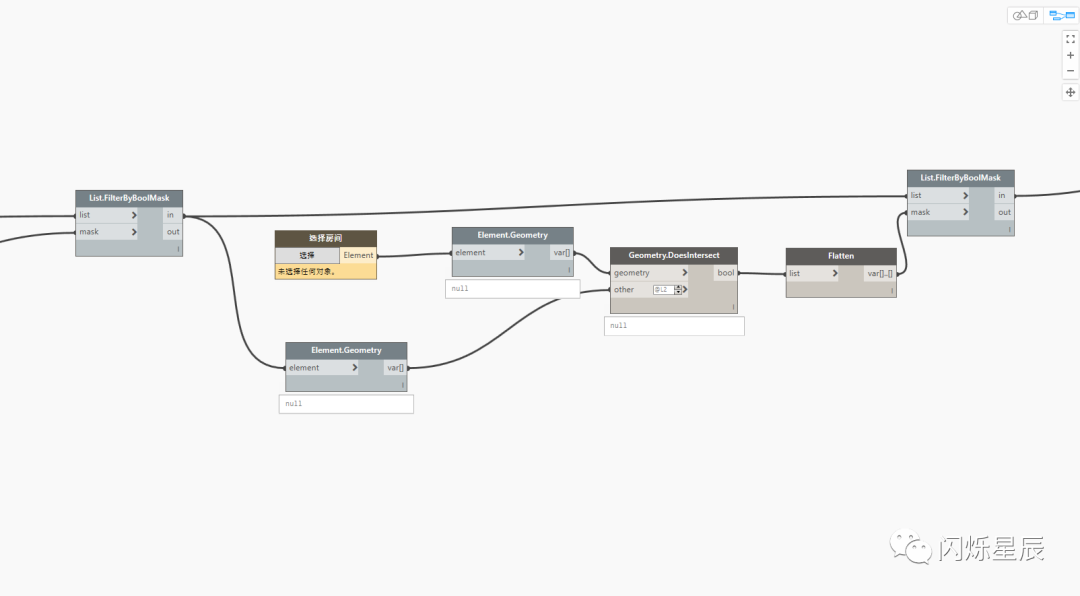

4.從上一步挑選出的風管進一步挑選出所選房間內的風管。
5.按照上訴方法挑選出所選房間內所有的水管和橋架并合并到一起。

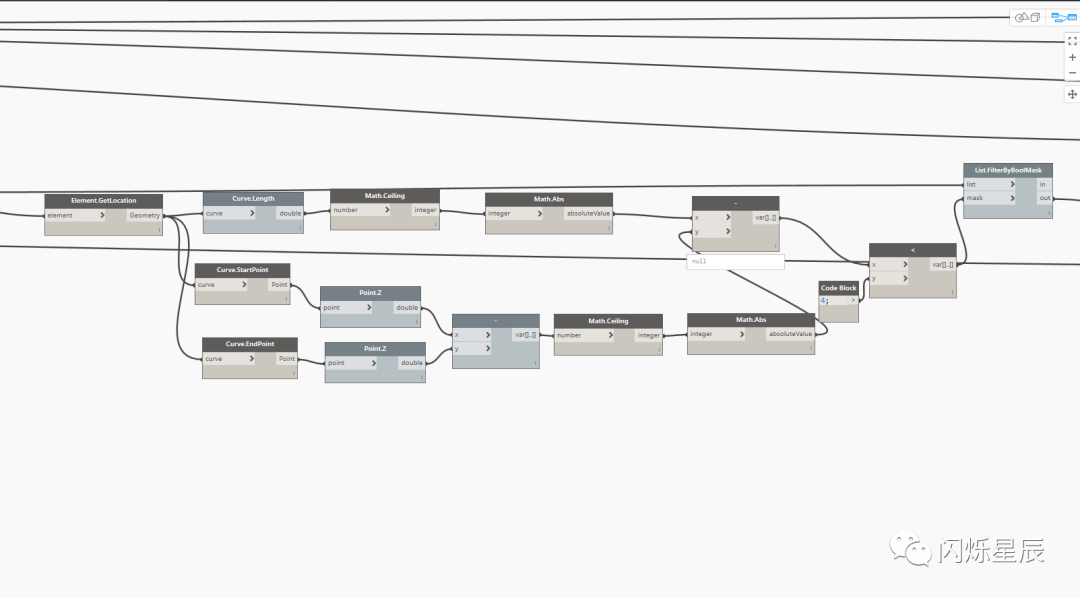

6.房間內的管線很多，可能會存在立管，房間內凈高計算要排除立管，不然房間內的凈高可能會得到0，此步驟為篩選掉立管。

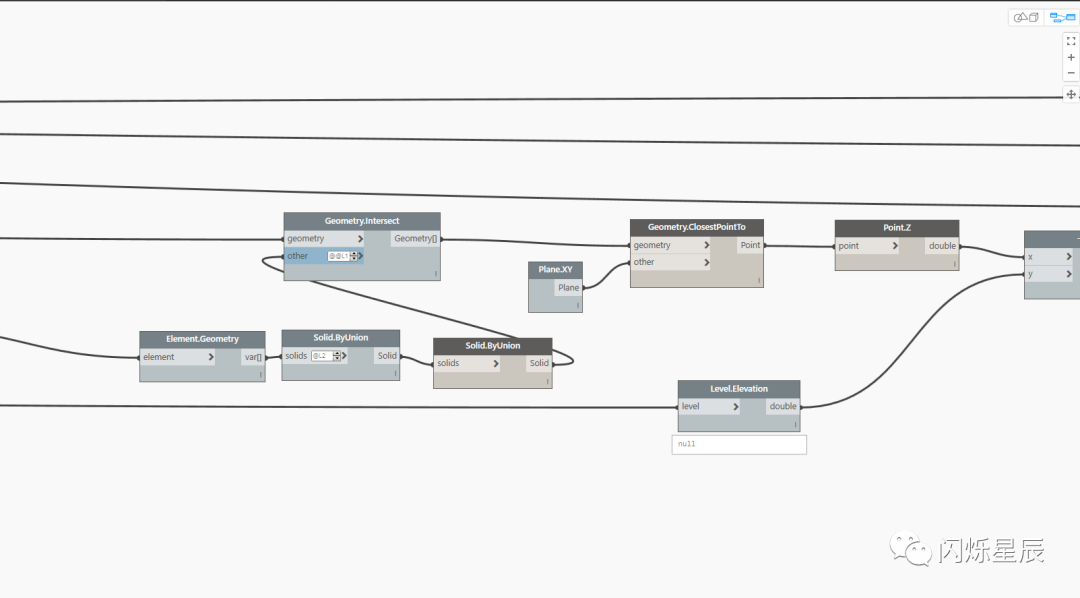

7.然后把計算上面所篩選出的管線組合一起的solid和xy平面的最近點，最近點的Z坐標減去房間所在樓層標高即可得出房間的凈高。

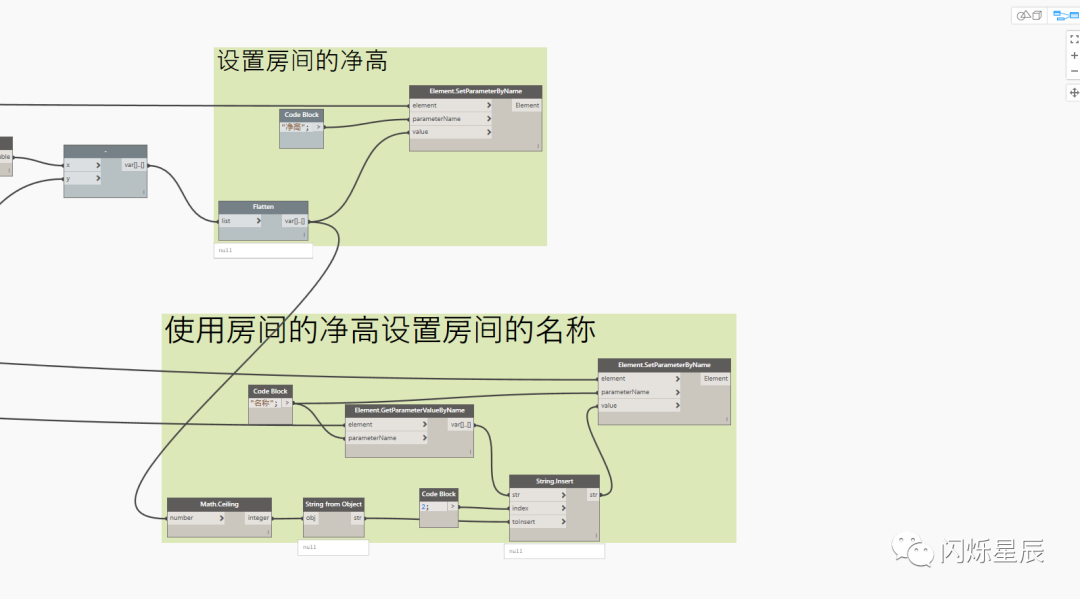

8.使用上面步驟得到的房間凈高給房間的名稱和凈高。

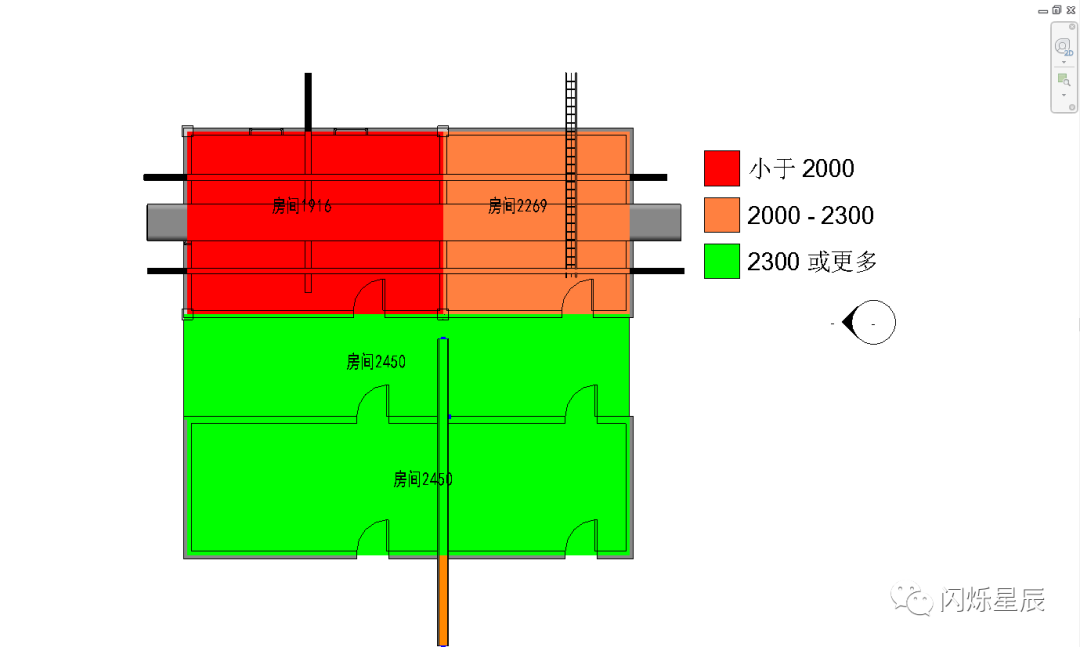

9.選擇想要填色的房間運行程序即可清晰的看到房間的凈高。
