這篇將介紹如何利用Dynamo自動生成結構柱類型【“T”字形柱】

● 思路

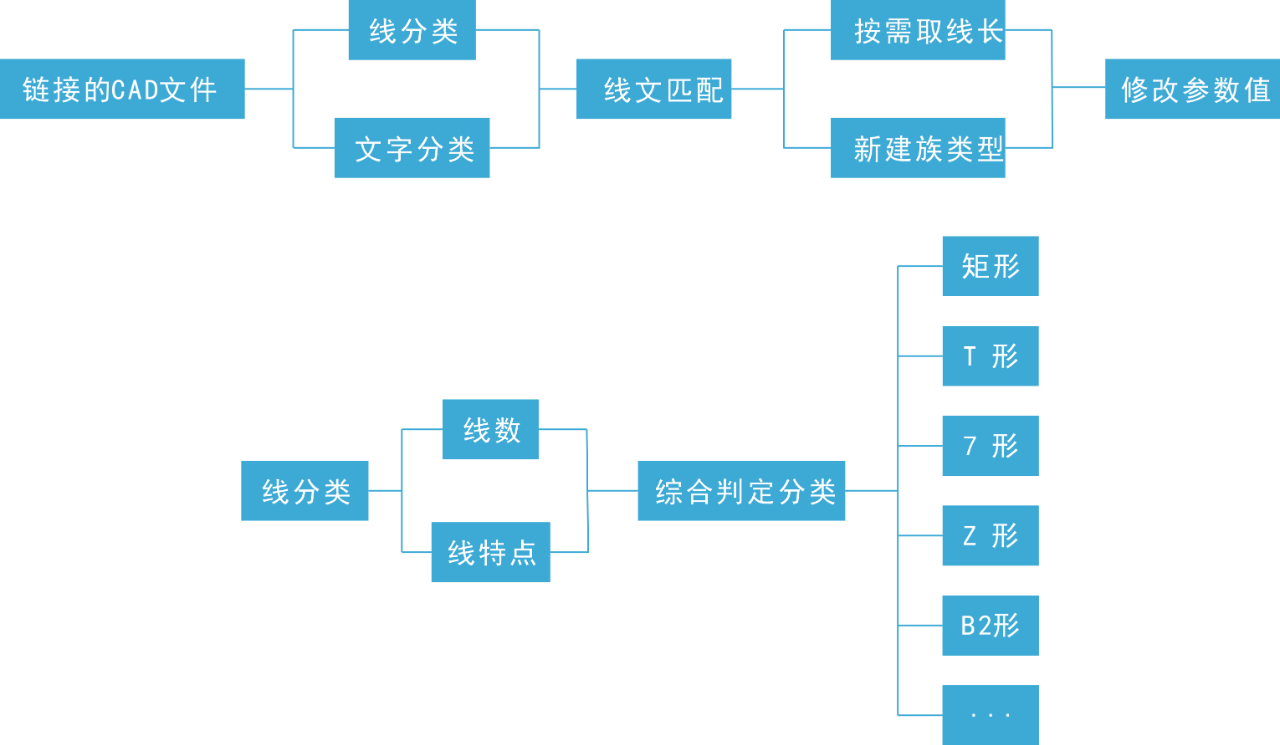

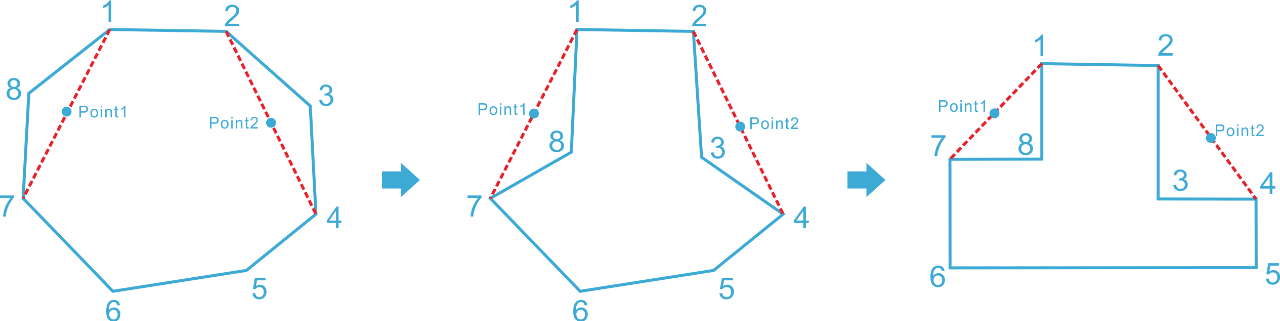

T形柱由8條邊組成，有且只有兩個頂點（8、3）兩側的頂點（1,7；2,4）的連線的中點（Point1、Point2）位于圖形外，且此兩點中間只隔兩個頂點（1、2）。如下圖：

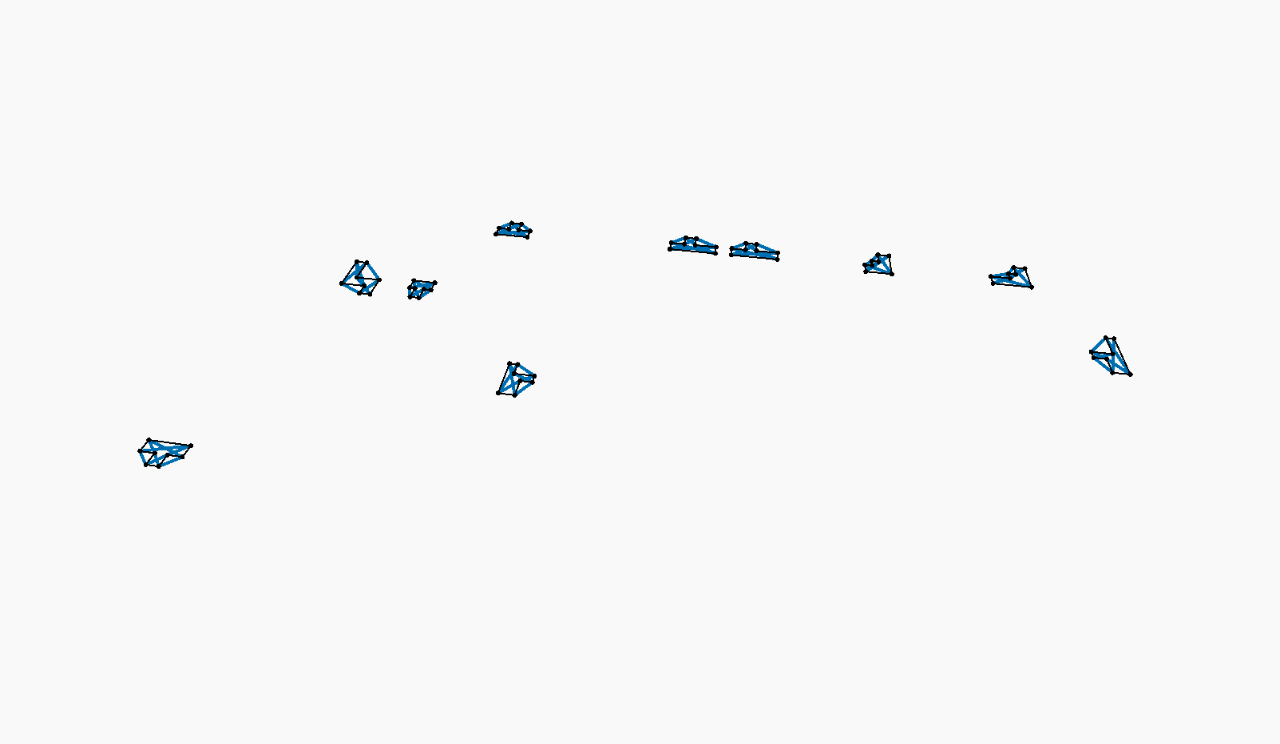

首先，濾出具有八條線的PolyCurve

核心節點：PolyCurve.NumberOfCurves

拾取頂點

核心節點：Curve.StartPoint

頂點排序

核心節點：List.GetItemAtIndex、List.RemoveItemAtIndex

此處無圖

頂點隔點連線

核心節點：List.GetItemAtIndex、List.RemoveItemAtIndex

連線取中點

核心節點：Curve.PointAtParameter

以PolyCurve創建Surface

核心節點：Surface.ByPath

判別點是否與Surface相交

核心節點：Geometry.DoesIntersect

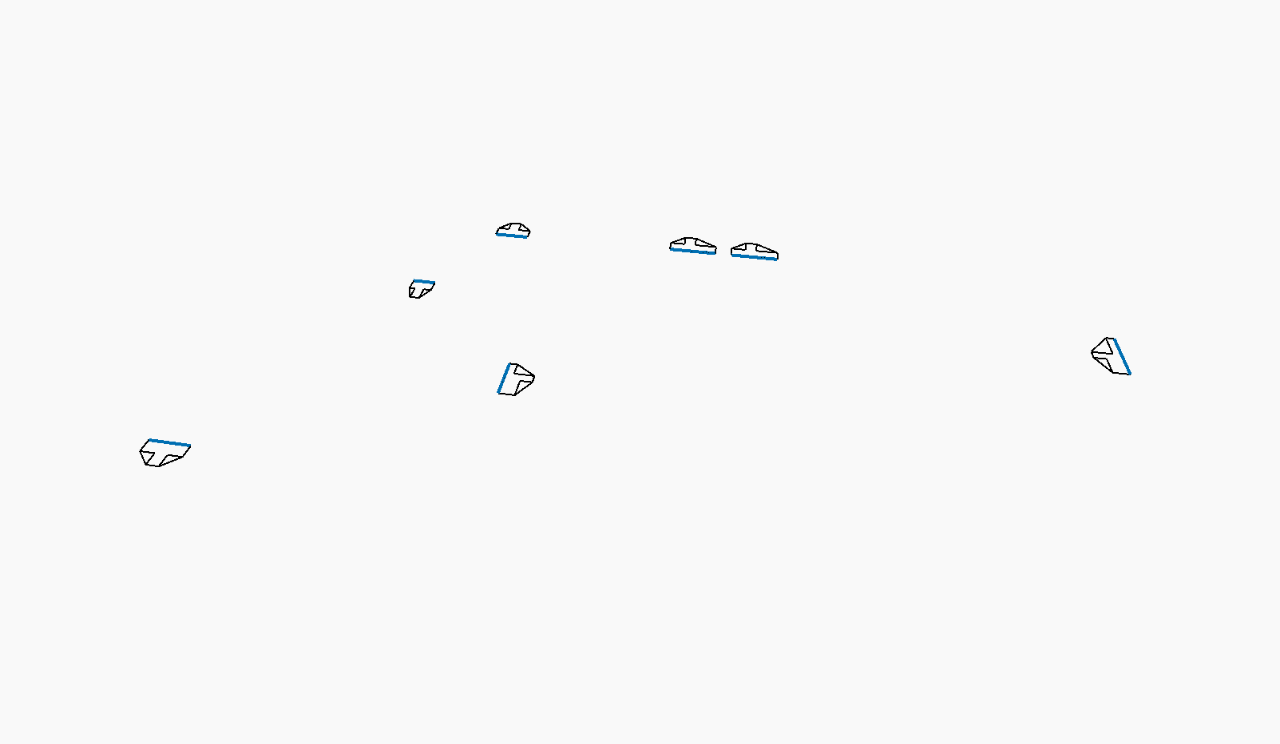

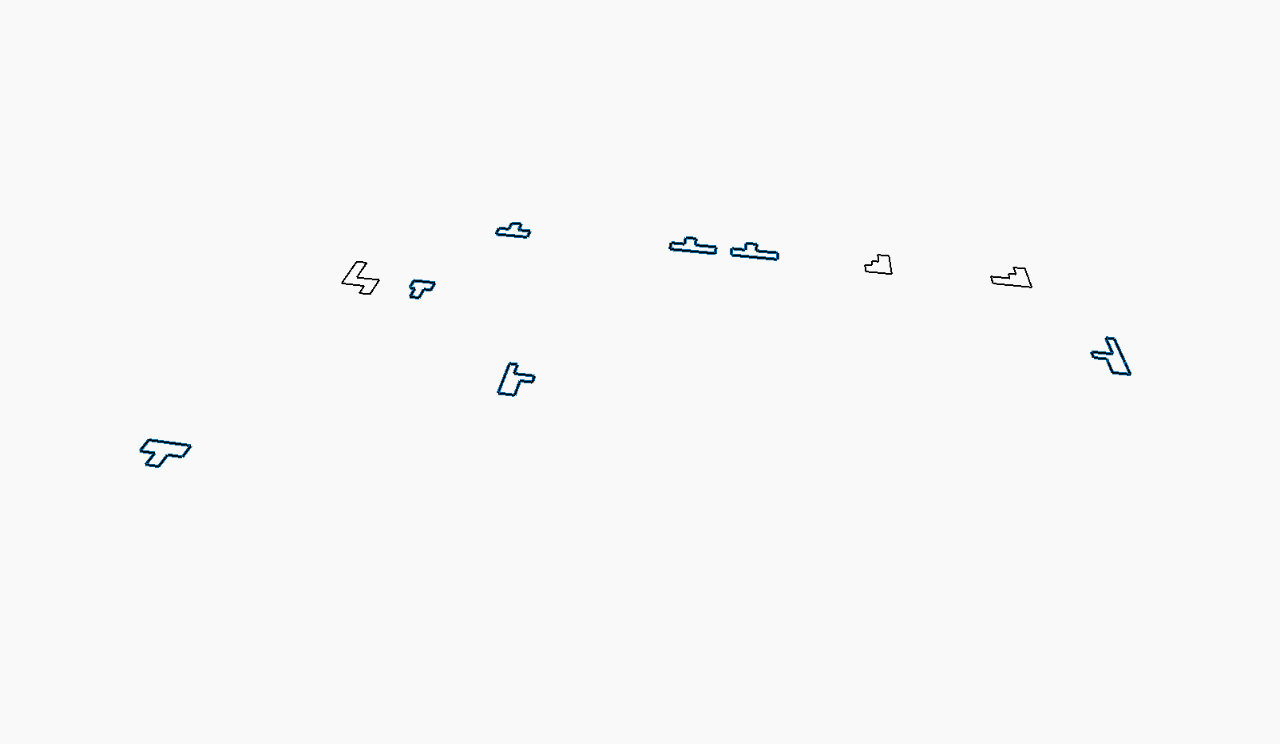

濾出有兩個點沒有與Surface相交的線且無交集

核心節點：List.FilterByBoolMask

值得注意的是：隔點頂點連線的中點在圖形外且連線不相交，只有T形。

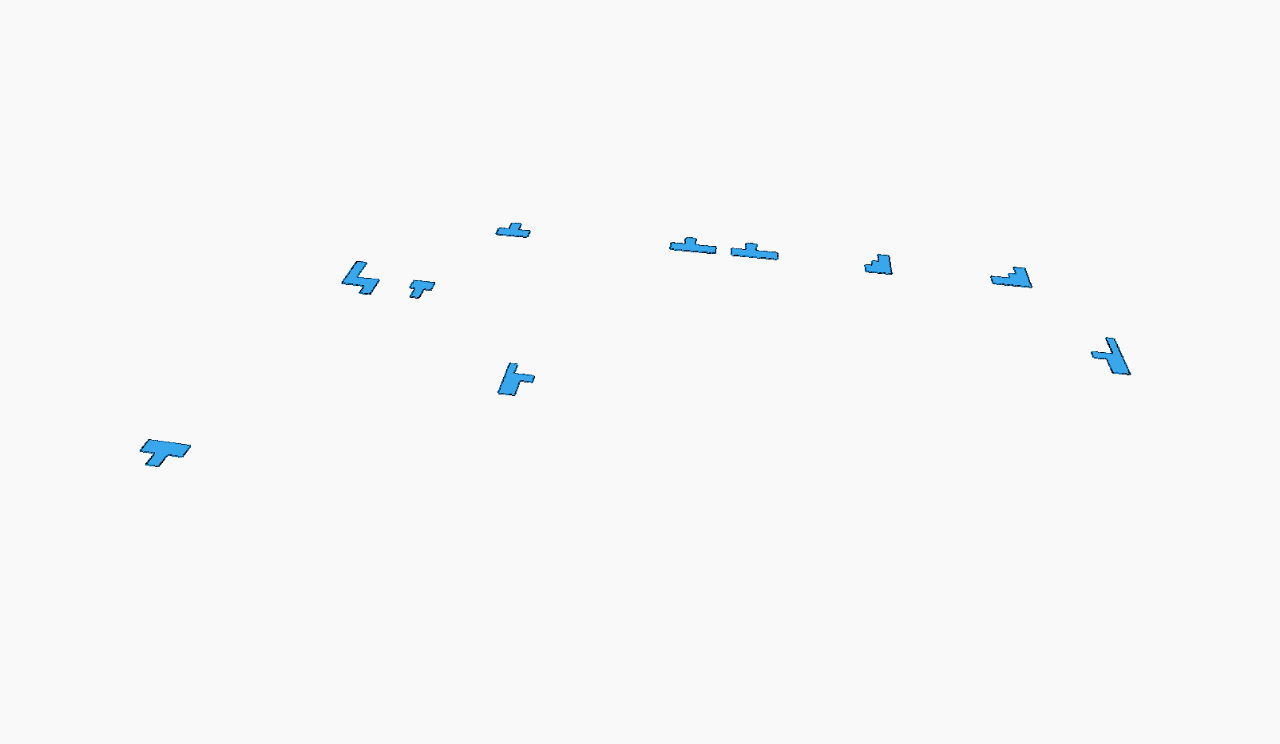

最后我們就選出了T形的PolyCurve

根據PolyCurve的排序，選取該柱名稱，新建T形柱類型。（詳上一篇）

核心節點：FamilyType.Duplicate（Clockwork節點包）

T形參數特點

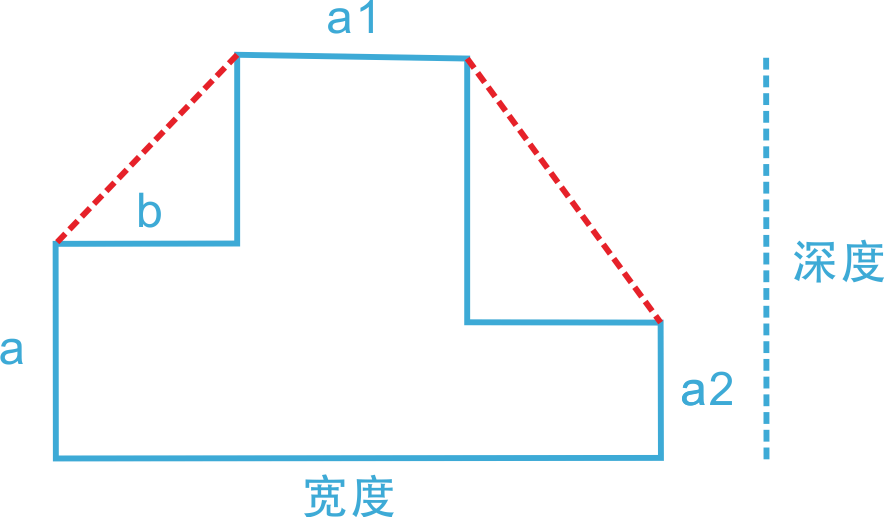

紅線未相交的線為寬度

與寬度線平行且最遠的線距為深度

寬度相交的線分別為a、a2

與a線相交的且排除寬度線的線為b

首先獲取寬度線，并寫入?yún)?shù)值【寬度】

核心節點：Geometry.DoesIntersect、Element.SetParameterByName

獲取與寬度線平行的線

核心節點：Vector.IsParallel

獲取與寬度線最遠的線的距離和線長，并寫入?yún)?shù)值【深度】【a1】

核心節點：Geometry.DistanceTo、Element.SetParameterByName

獲取與寬度線相交的線的長度，并寫入?yún)?shù)值【a】【a2】

核心節點：Element.SetParameterByName

取上一個步驟其中一根線【a】,獲取與其相交的線，并排除寬度線，將其長度寫入?yún)?shù)值【b】

核心節點：Geometry.DoesIntersect

來源：玖辰建筑科技。

作者：黎笑塵
