Dynamo是一個運行在Revit上的開源插件，通過基于節點的可視化編程界面，Dynamo可以讓用戶自由創建計算式來設計模型或者自動化處理其他過程。
本文主要提供在鐵路路線上放置橋梁的橋面，利用Dynamo自動化放置枕木生成軌道路基的思路。
part.1 創建橋面族
①打開Revit2018，新建自適應公制常規模型，創建橋面族
![640[1].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449285899583.png "1629449285899583.png")
②橋面族的參數如下設置

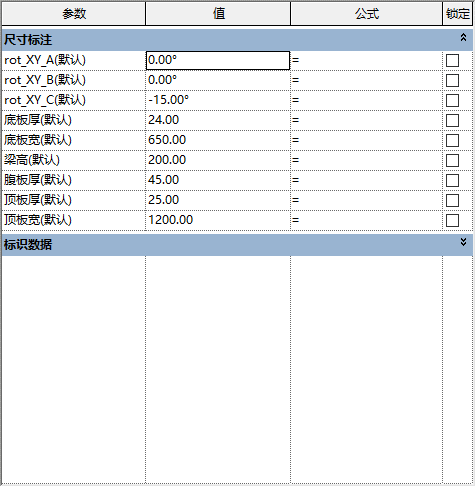

![640[2].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449273452448.png "1629449273452448.png")
part.2利用Dynamo生成橋面
①根據圖紙及資料創建橋面所需參數表格

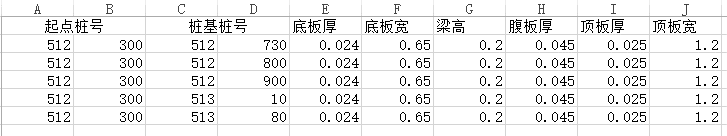

![640[3].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449302292401.png "1629449302292401.png")

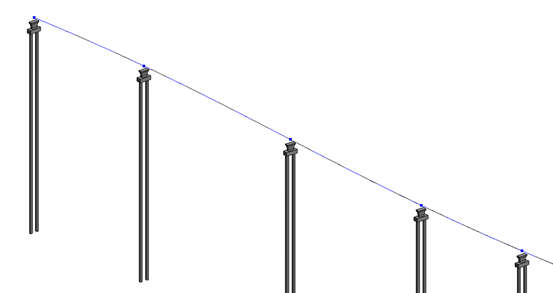

②打開上期保存好的文件，載入做好的橋面族
![640[2].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449310165861.png "1629449310165861.png")

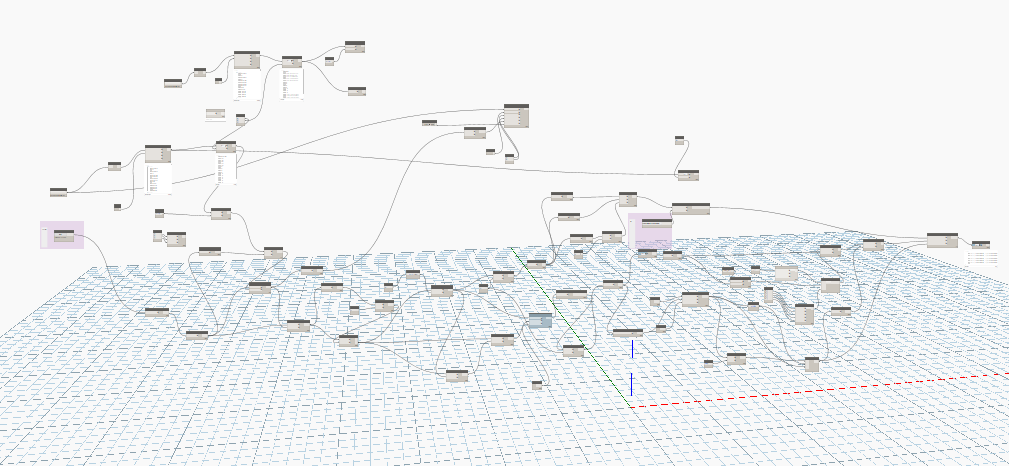

③打開dynamo程序，打開編輯好的節點
![640[1].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449318510254.png "1629449318510254.png")
④指定Excel的文件位置

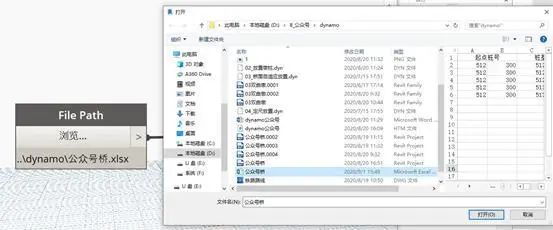

![640[2].jpg](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449326251445.jpg "1629449326251445.jpg")

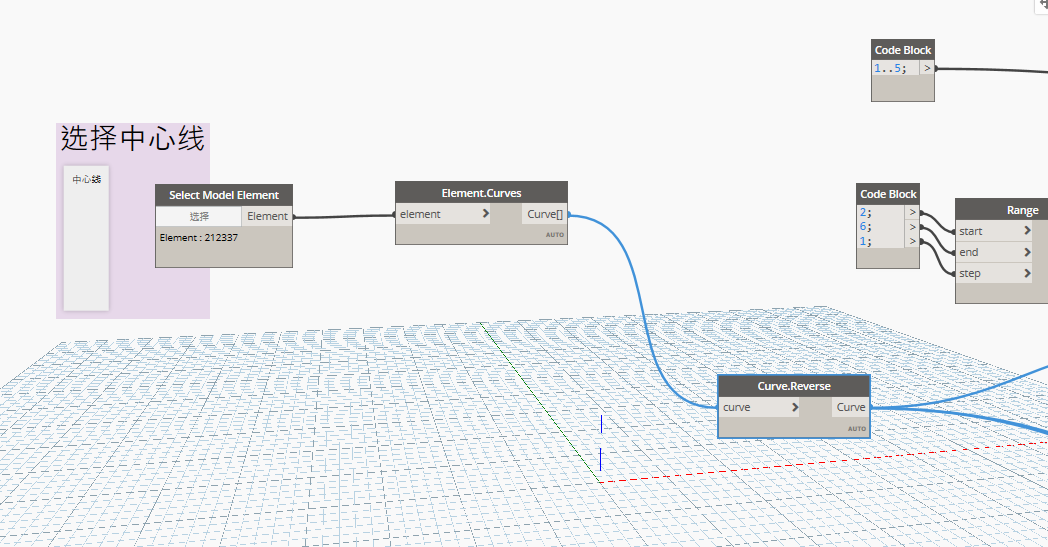

⑤選擇鐵路中心線
![640[3].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449334683434.png "1629449334683434.png")
⑥選擇橋面族

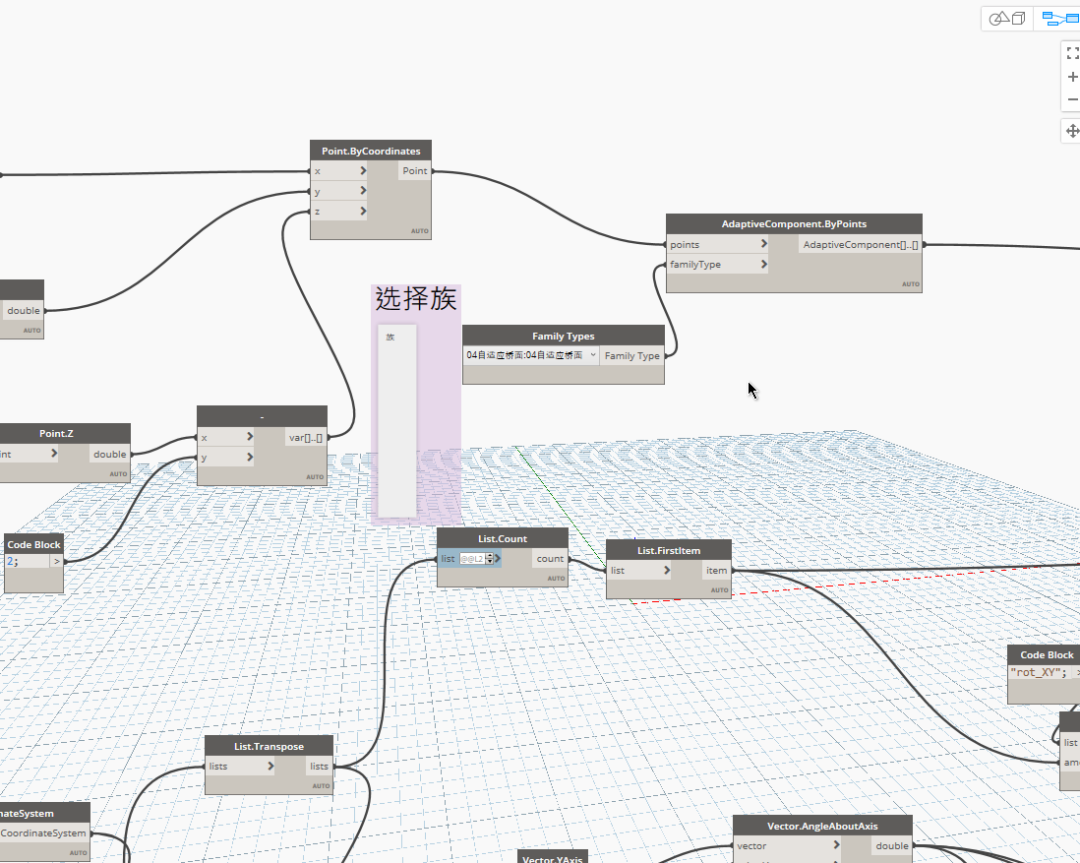

![640[4].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449342972265.png "1629449342972265.png")
⑦點擊運行，批量生成橋面
![640[2].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449350159532.png "1629449350159532.png")
part.3利用Dynamo生成道砟
①新建自適應常規模型，創建路基族

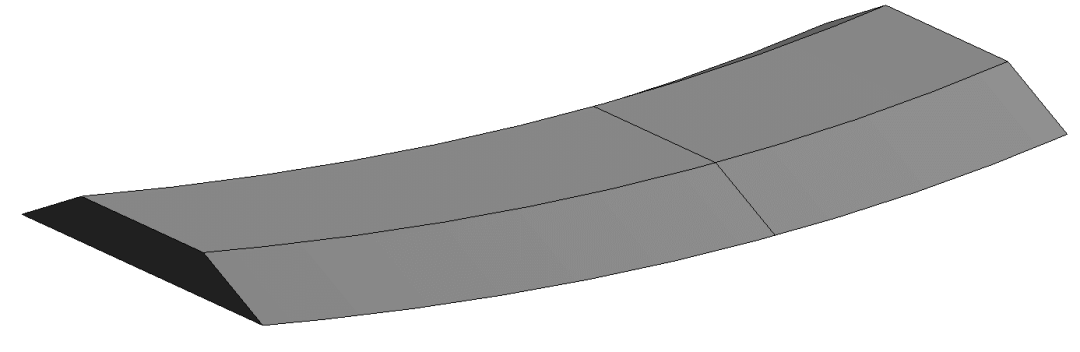

![640[5].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449400862364.png "1629449400862364.png")

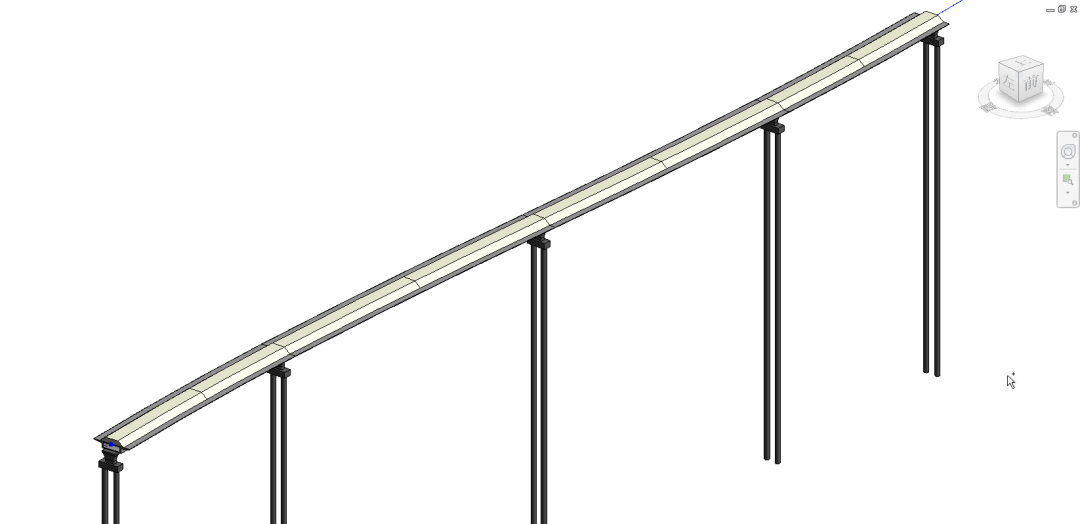

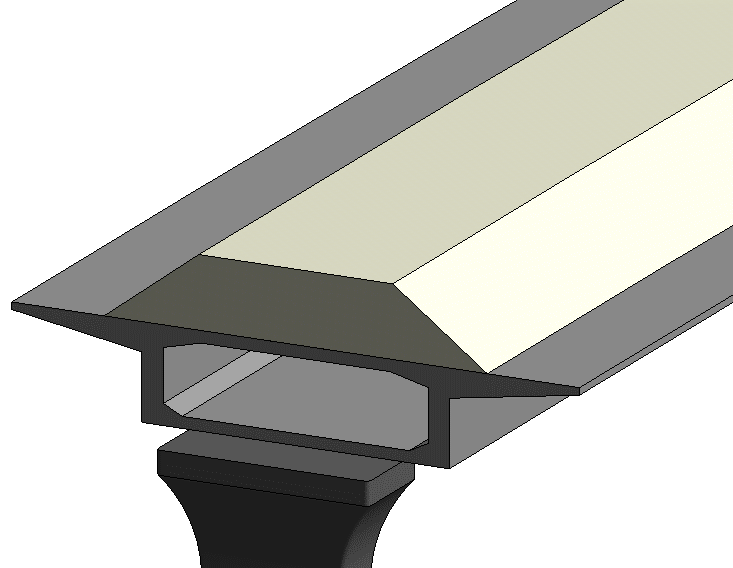

②載入項目，打開相對應的Dynamo的節點批量生成道砟
![640[3].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449407362968.png "1629449407362968.png")
![640[1].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449416327312.png "1629449416327312.png")
part.4利用Dynamo生成枕木
①新建常規模型，創建枕木族

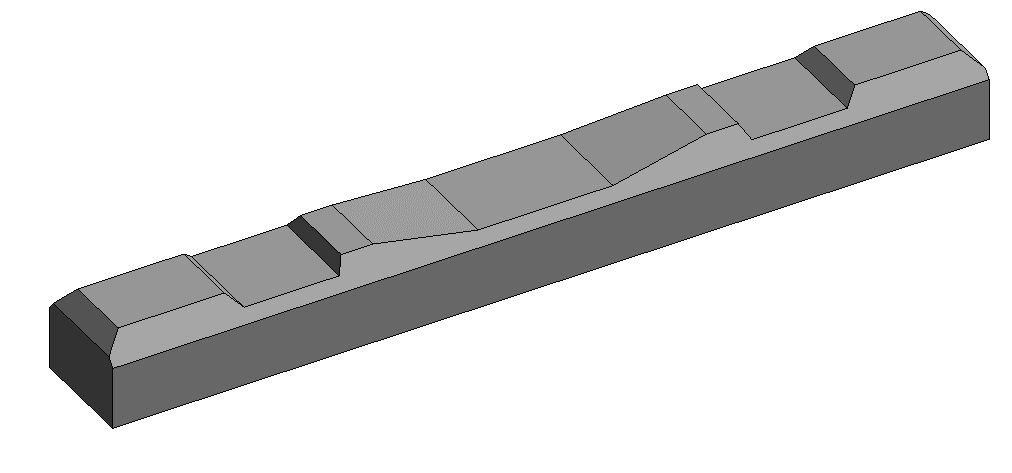

![640[4].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449424698293.png "1629449424698293.png")
②載入做好的枕木族，打開相對應的dynamo節點
![640[6].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449432774354.png "1629449432774354.png")
③選擇鐵路中心線
![640[4].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449444614100.png "1629449444614100.png")

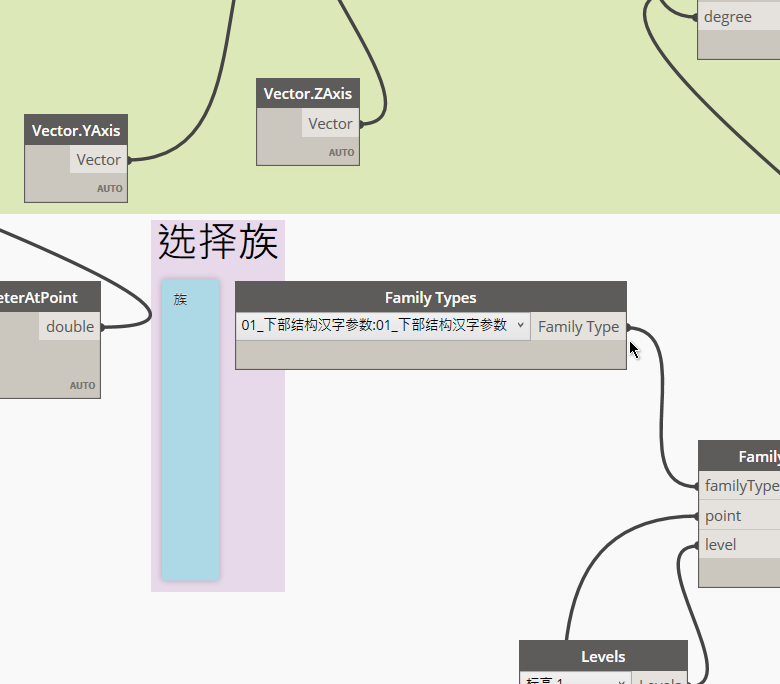

④選擇枕木族
![640[2].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449452481329.png "1629449452481329.png")

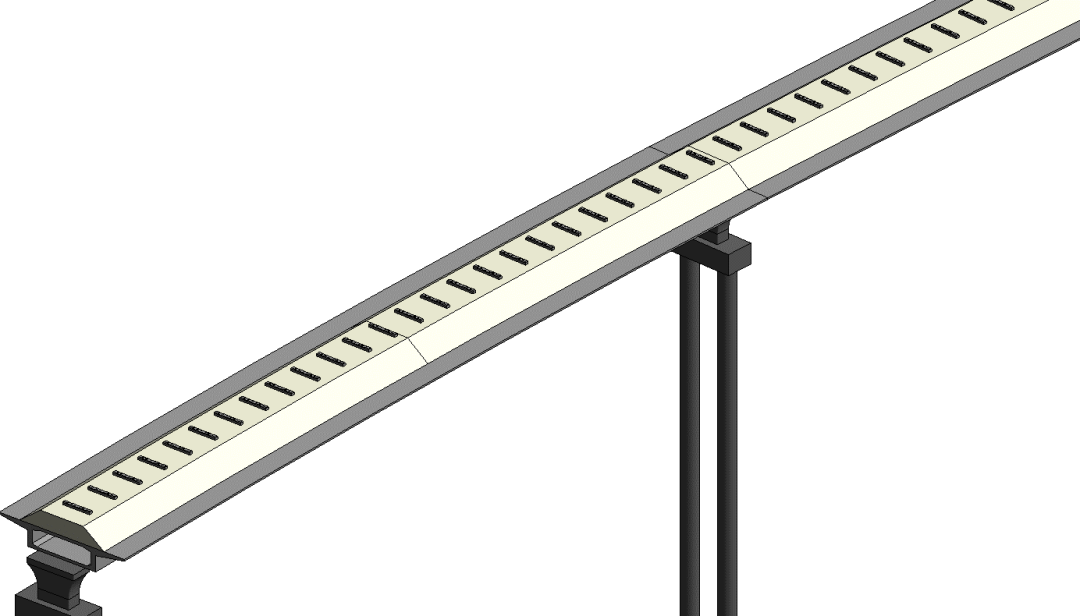

⑤點擊運行，批量生成枕木
![640[5].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449461274361.png "1629449461274361.png")
part.5利用Dynamo生成鐵軌
①新建自適應常規模型，創建鐵軌族
![640[7].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449471176473.png "1629449471176473.png")

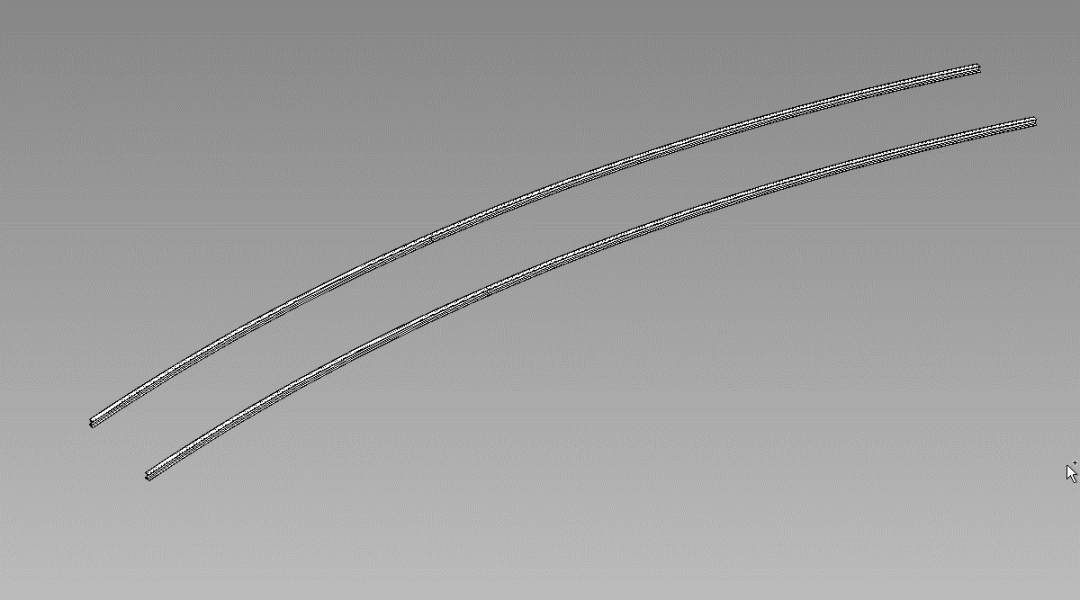

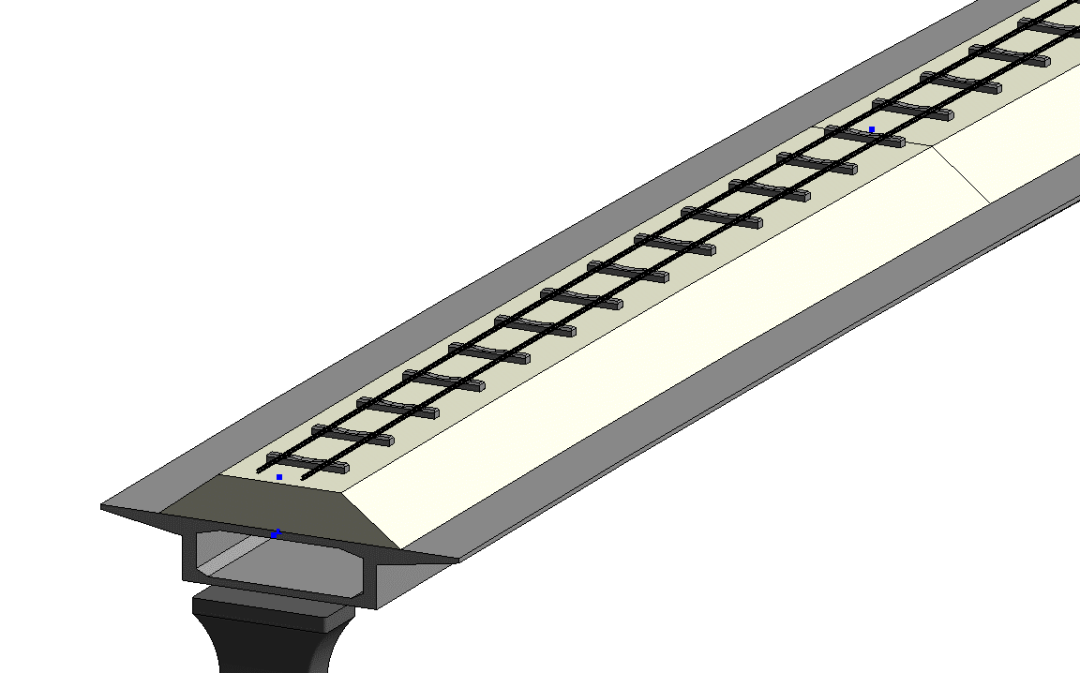

②載入做好的鐵軌族，打開相對應的dynamo節點生成鐵軌

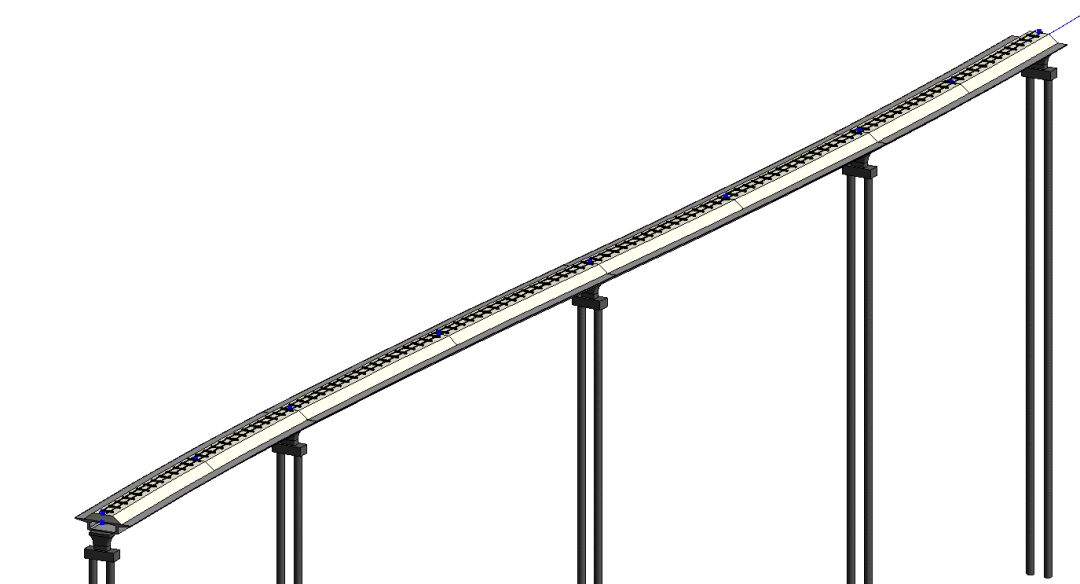

![640[5].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449479726619.png "1629449479726619.png")
![640[3].png](http://m.caogenso.com/uploadfiles/ueditor/upload/image/20210820/1629449491640455.png "1629449491640455.png")
在BIM的學習過程中，我們常說軟件是工具，而在熟練應用基本功能后，還需要明白軟件的邏輯思路，為軟件功能靈活應用奠定基礎。
