文章來源：BIM加油站

作者：泡椒俠



這幾天小編在做個裝配式項目，計算裝配率并出裝配方案。由于統計構件較多還要進行計算，于是我就想到了通過Dynamo來幫助我統計并計算，然后直接導出計算結果到Excel表格。

在這個項目中小編遇到個小問題那就是樓梯的體積統計。由于樓梯屬于系統族，在屬性欄中既沒有面積也沒有體積。所以Revit明細表中也只有通過材質來統計樓梯的體積。那么在Dynamo中我們就不能通過Element.GetParameterValueByName節點來獲取到他的體積參數了。那這時我們應該怎么在Dynamo中獲取樓梯的體積呢？

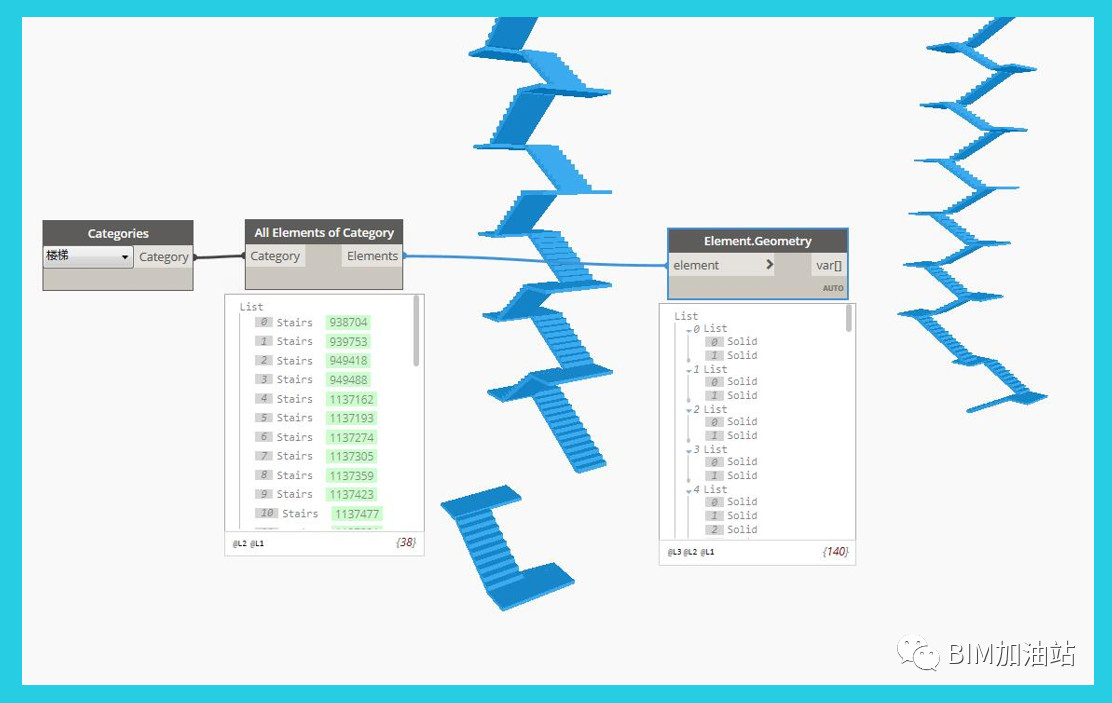

1、我們先通過Categories節點選擇樓梯類別，再通過All Elements of Category節點將從revit中獲取的樓梯類別轉換成dynamo可識別的圖元，通過Element.Geometry節點將圖元轉化為Dynamo中的Geometry。

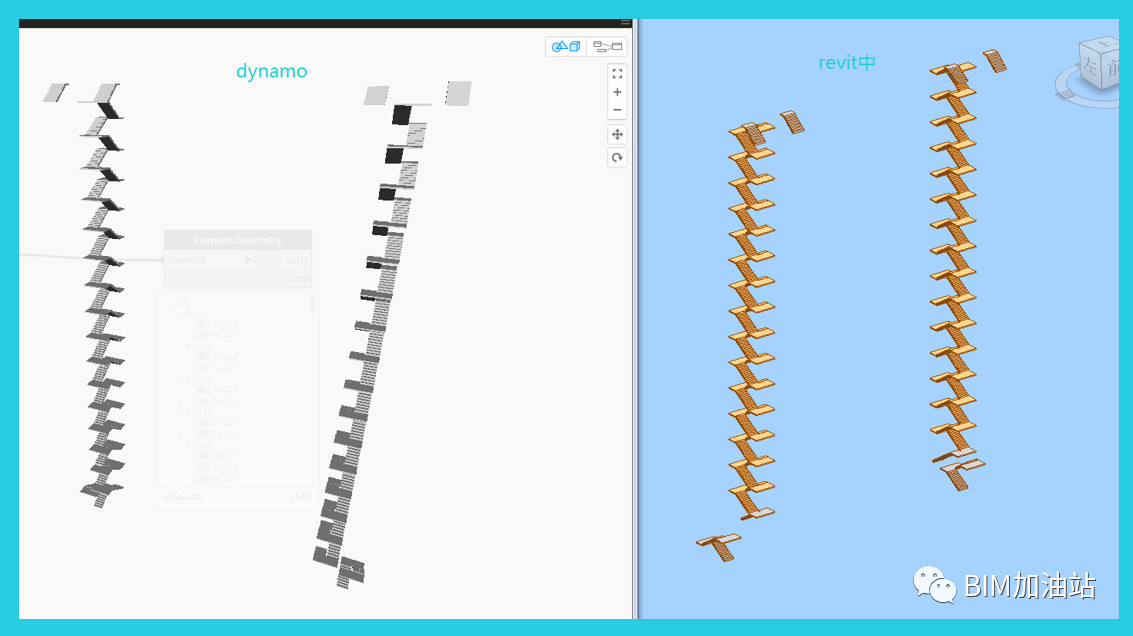

如圖：

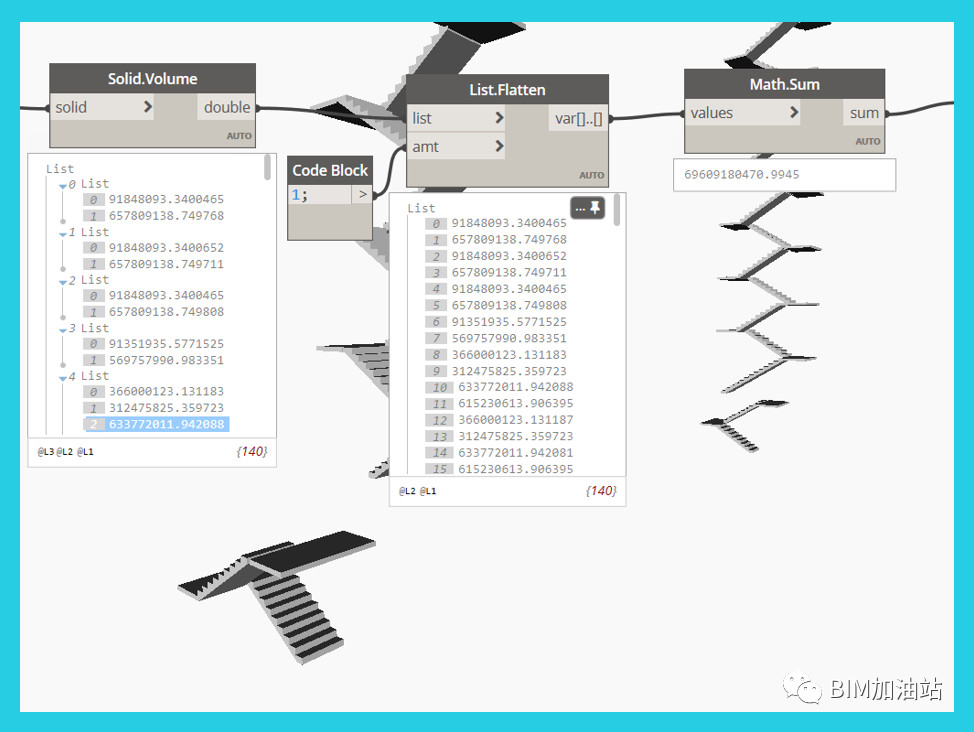

2、這時我們將Revit中的所有樓梯圖元都已經獲取到Dynamo中來了，下一步我們將要計算出這些實體圖元的體積。通過Solid.Volume節點獲取出所有實體的體積。（注：由于Revit中的單位為毫米，所以這里獲取到的體積都為立方毫米）由于Solid.Volume獲取出來的體積是一個多維列表，這里我們將用List.Flatten節點進行降維處理。降維后我們用Math.Sum節點進行求和樓梯的總體積。

如圖：

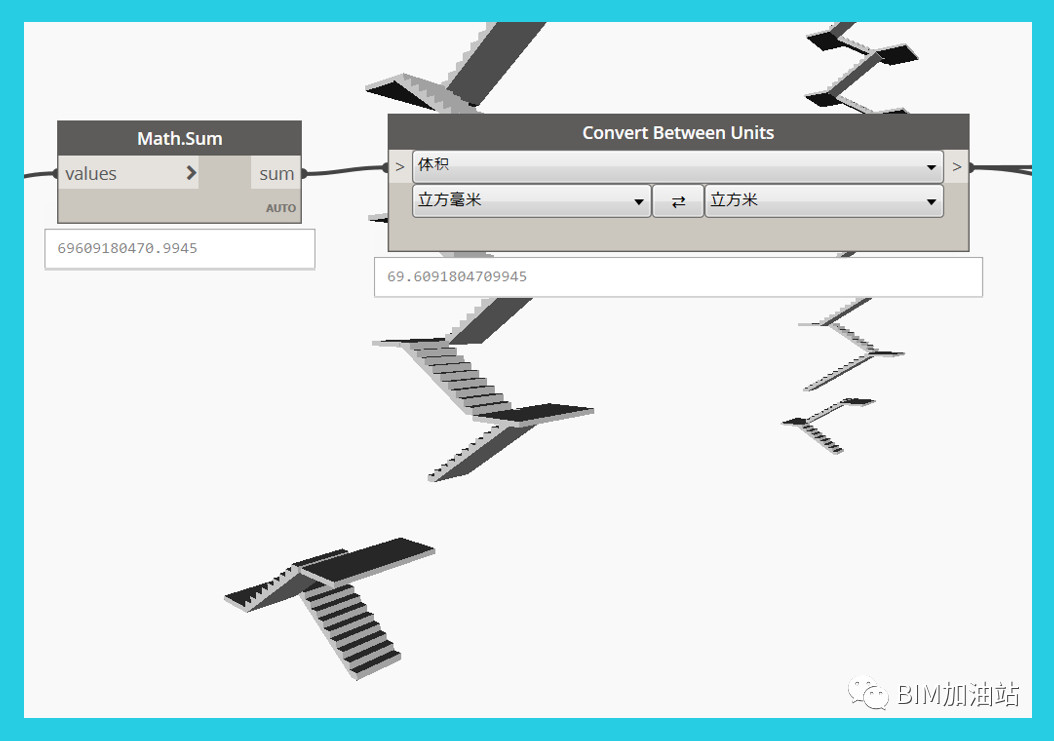

3、最后一步進行單位的轉換，我們選擇Convert Between Units節點選擇體積轉換，下面選擇立方毫米轉換為立方米。

如圖：

4、進行數字的格式的設置，通過Math.Round節點設置你所需要的小數點后幾位數。

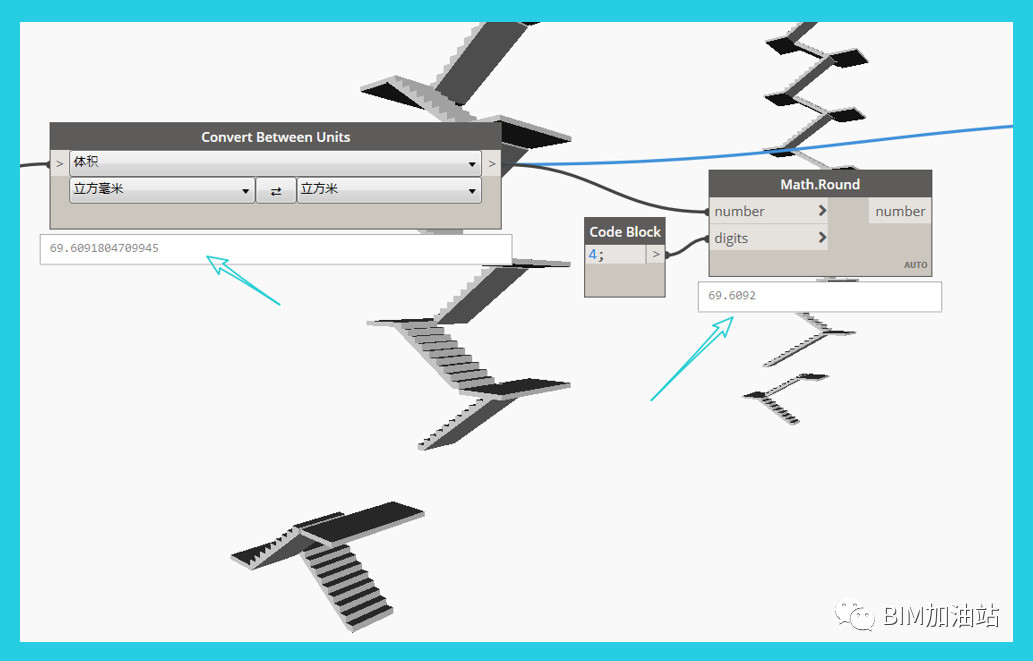

如圖：

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
