今天給大家帶來的是如何使用Dynamo實現自動標注。

01

案例簡介及軟件平臺

我們在項目出圖時，會對構件按照距離最近的墻體參照或者最近的軸線進行標注，這個工作是很無聊且耗費時間的工作，我們將給大家介紹如何實現自動化標注，本案例使用的軟件平臺如下：

?Revit2021、Dynamo2.5

?GeniuLoci節點包

實現思路:

?找出距離構件最近的軸線（數字軸及字母軸）

?在軸線和構件之間進行標注(和沒說好像一樣)

  核心節點：

02

步驟詳解

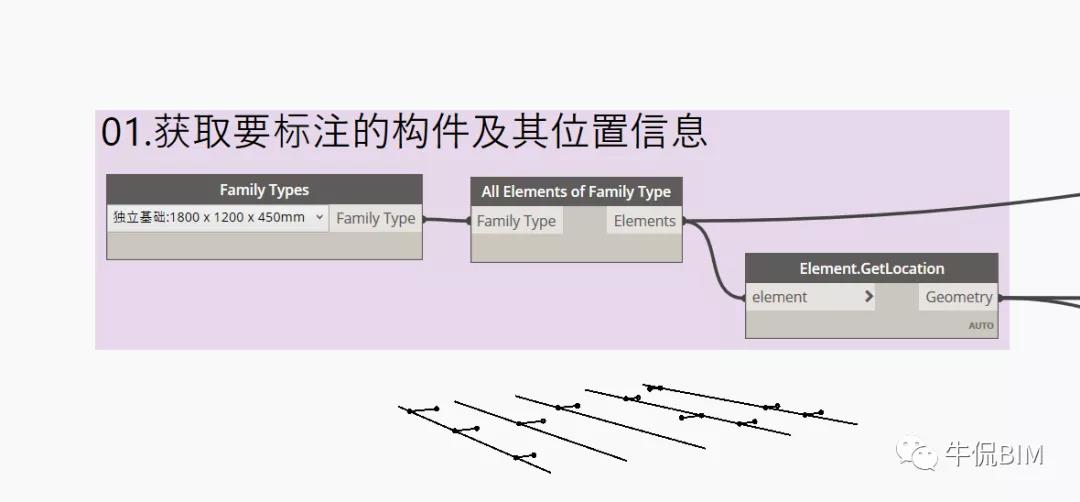

?獲取需要標注的構件及其位置信息

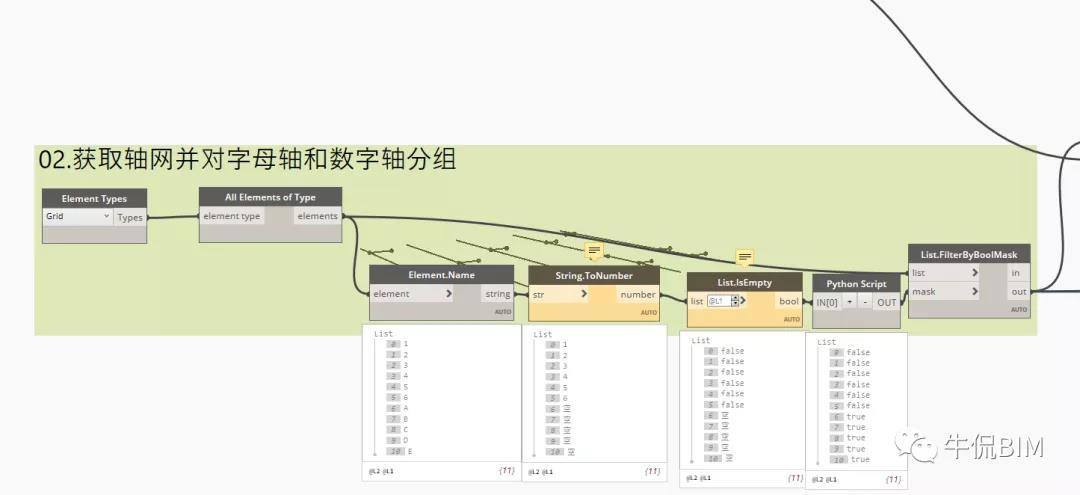

?獲取軸網并對字母軸和數字軸分組

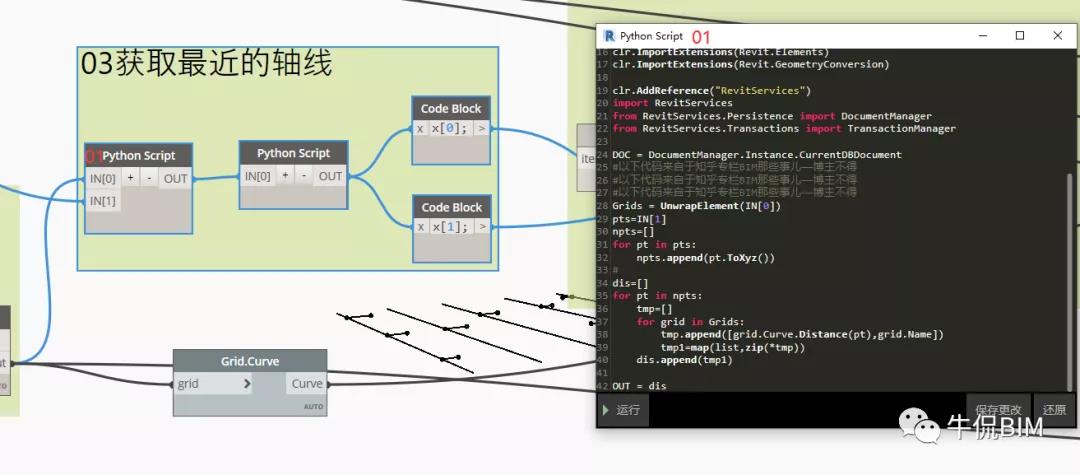

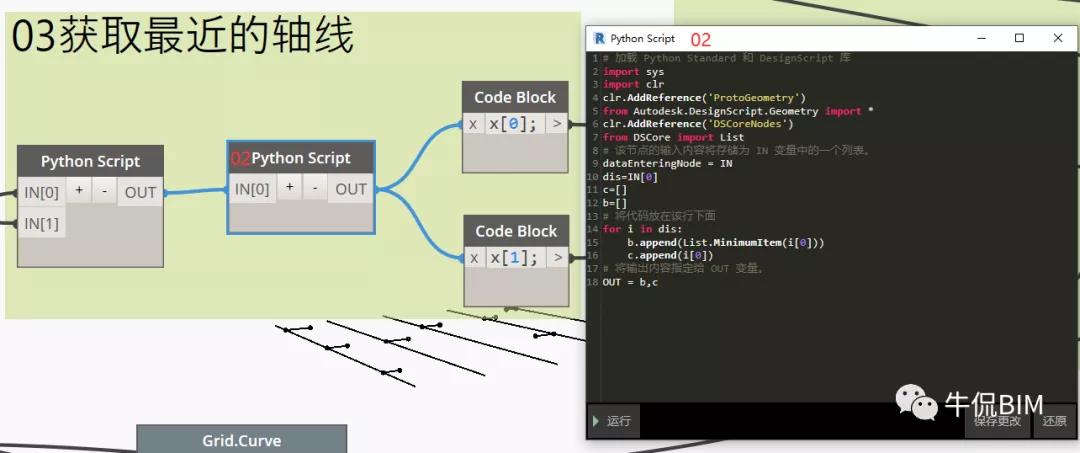

?獲取距離構件的最近的軸線（這里舉例為水平方向的軸線）

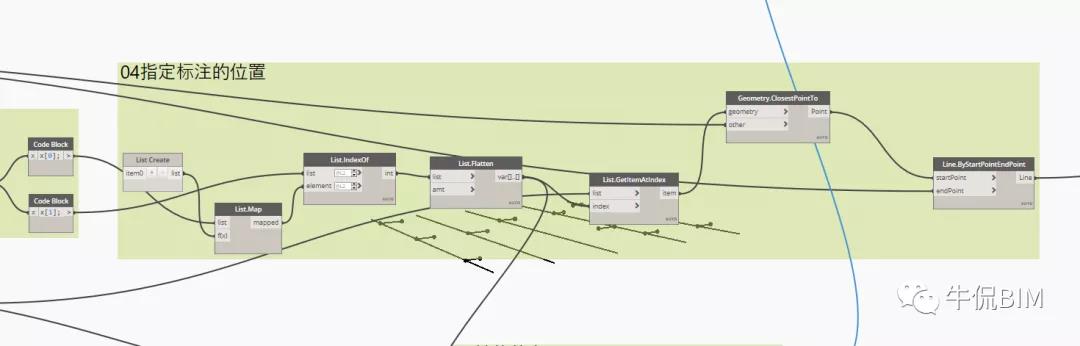

?指定標注的位置，將構件位置點和最近軸線之間連線作為后面標準的位置：

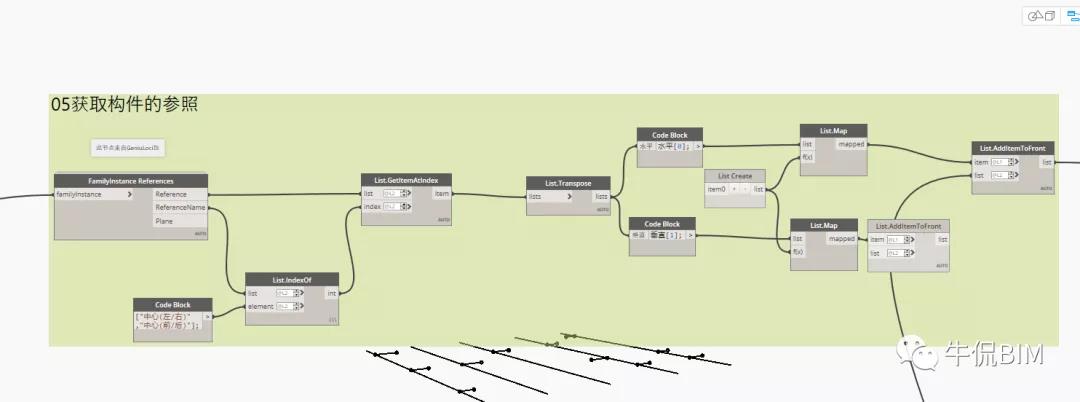

?獲取構件的參照，此處注意我使用節點的使用級別：

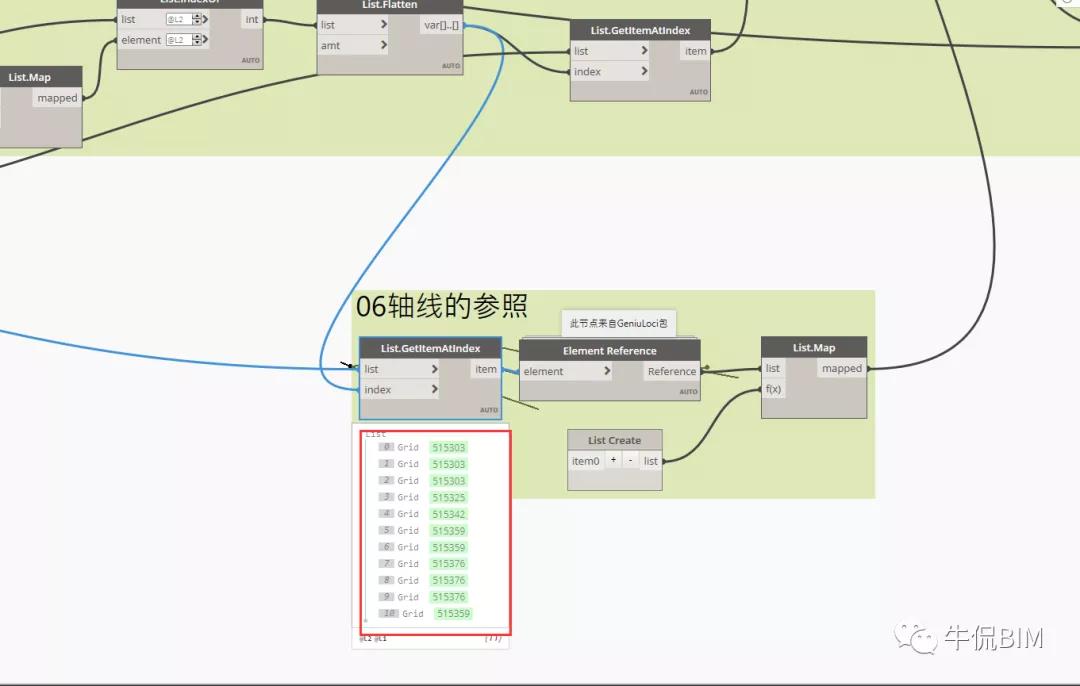

?獲取軸線的參照，此處的軸線為我們之前構件對應的最近的軸線，由于可能存在幾個構件都距離某一軸線的距離為最近距離，所以以下列表中的軸線會有重復的，但是總數和構件數量相對應：

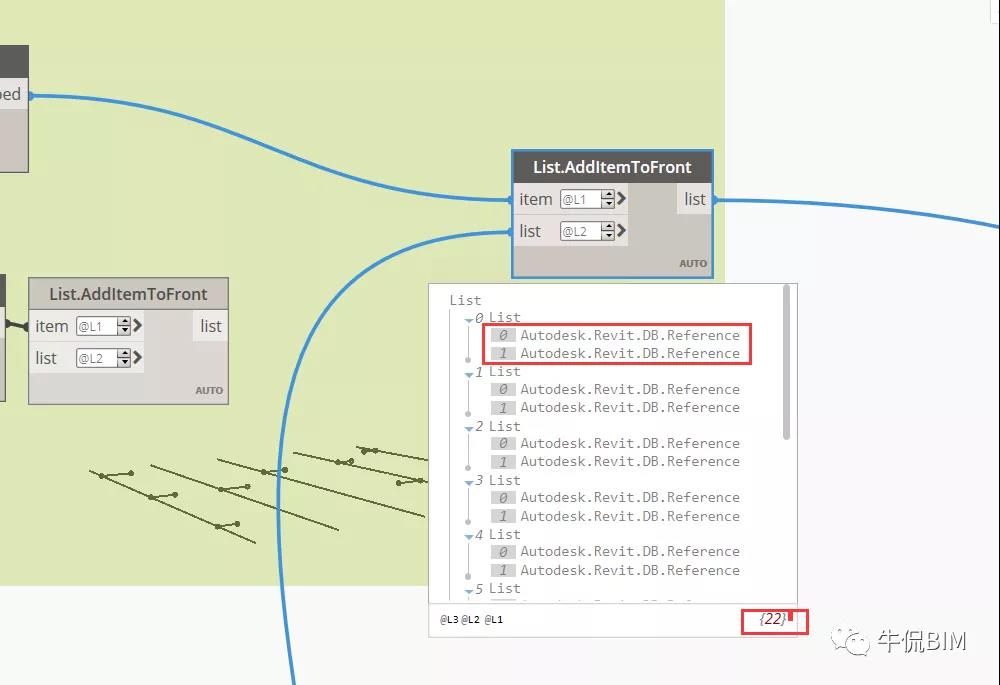

?由于我們要在構件和軸線之間進行標注，所以我們要對構件參照和軸線參照做組合處理，兩兩一組：

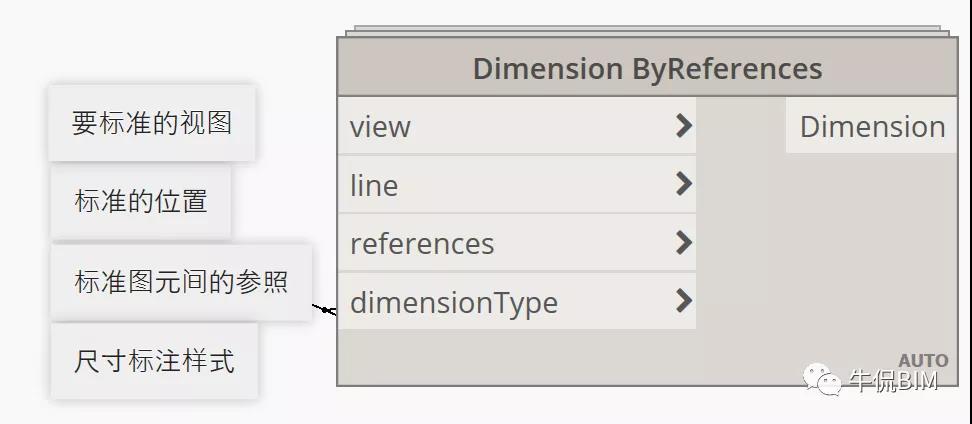

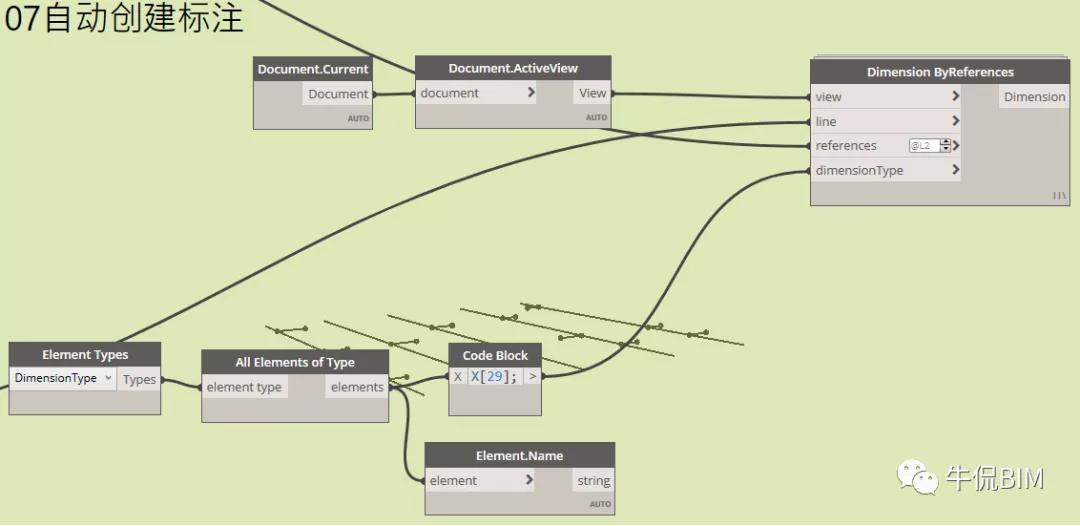

?自動創建標注：

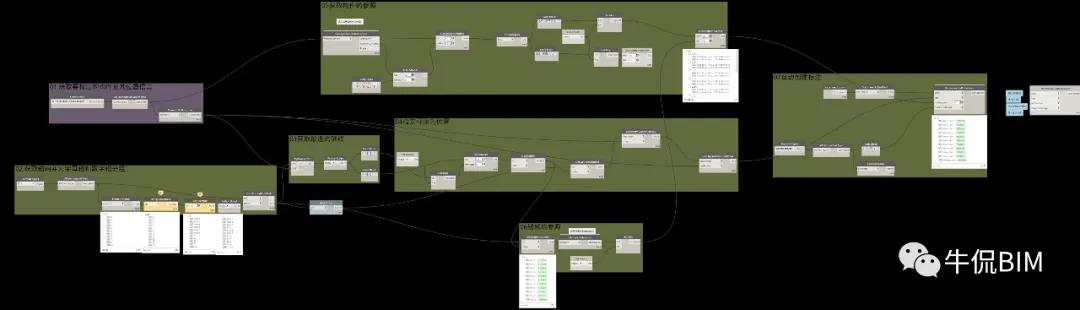

節點全景圖如下：

總結：通過本文簡單的案例，可以做進一步深化，使腳本文件更加實用，適用于更多的應用場景。請大家自由發揮。

本文腳本文件及節點包下載：

https://pan.baidu.com/s/1iYGcVaqHdIJn4MhzbtzUiQ    提取碼: 21yt
