1、獲取平曲線與縱曲線。

獲取的方式有很多種，可能是圖紙中繪制了相關的圖形，也有可能是給了曲線上點的坐標。

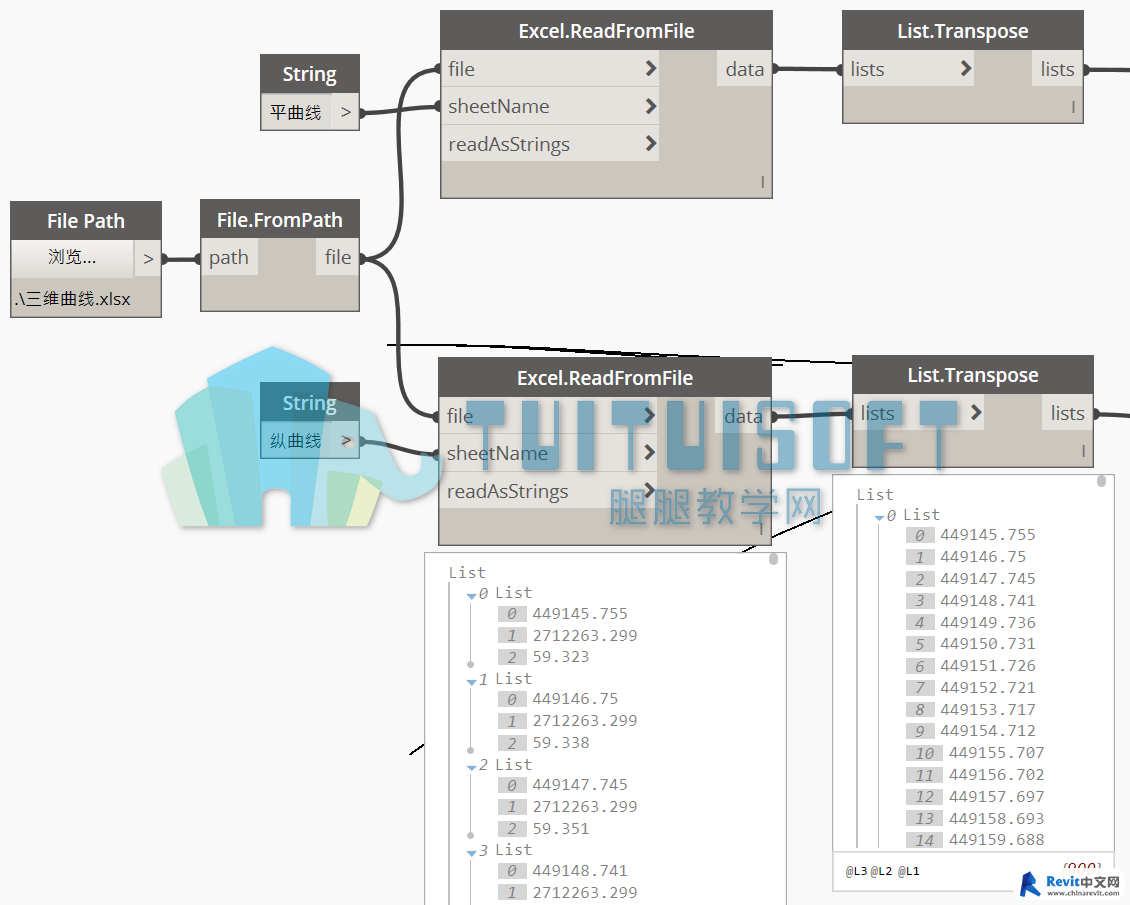

本文中假設給定了點的坐標，通過節點Excel.ReadFromFile將表格的數據導入，節點List.Transpose將結果轉置。

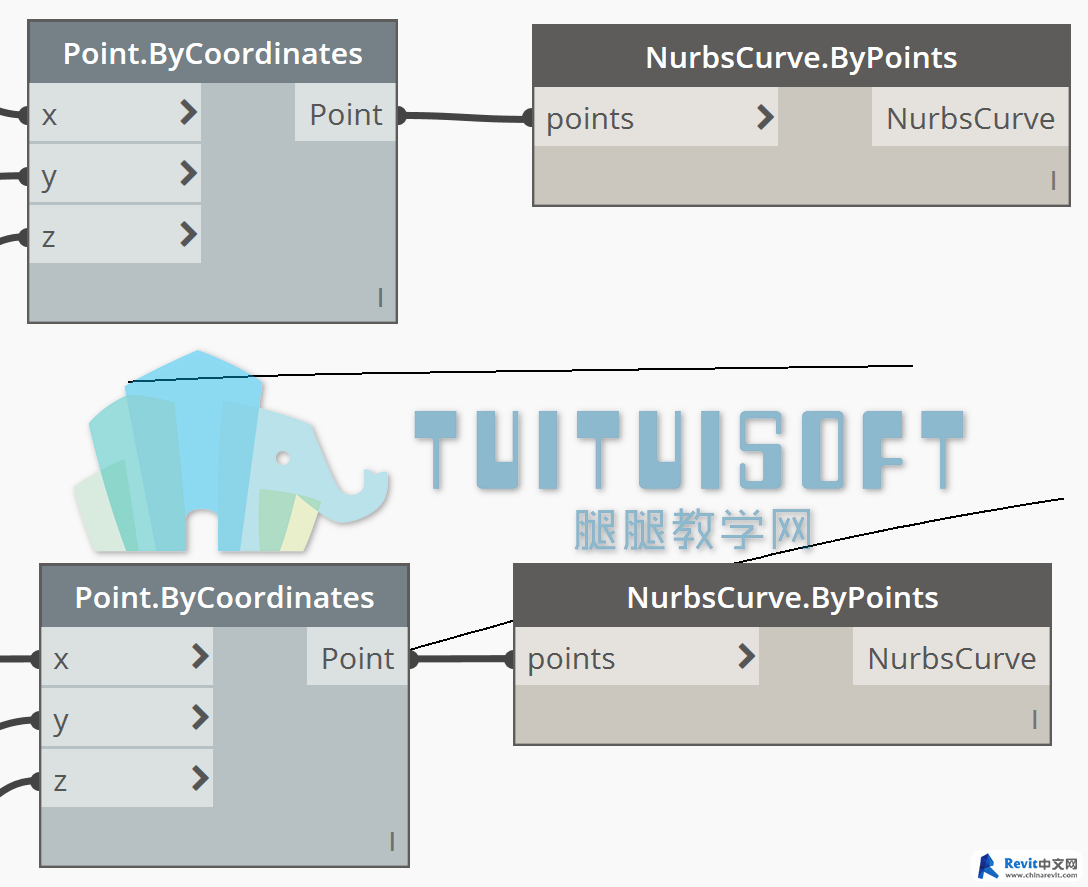

2、創建點。

這一步對于三維曲線來說是多余的，直接用坐標分量就能生成三維曲線，但是我們就是假設先有平曲線和縱曲線。

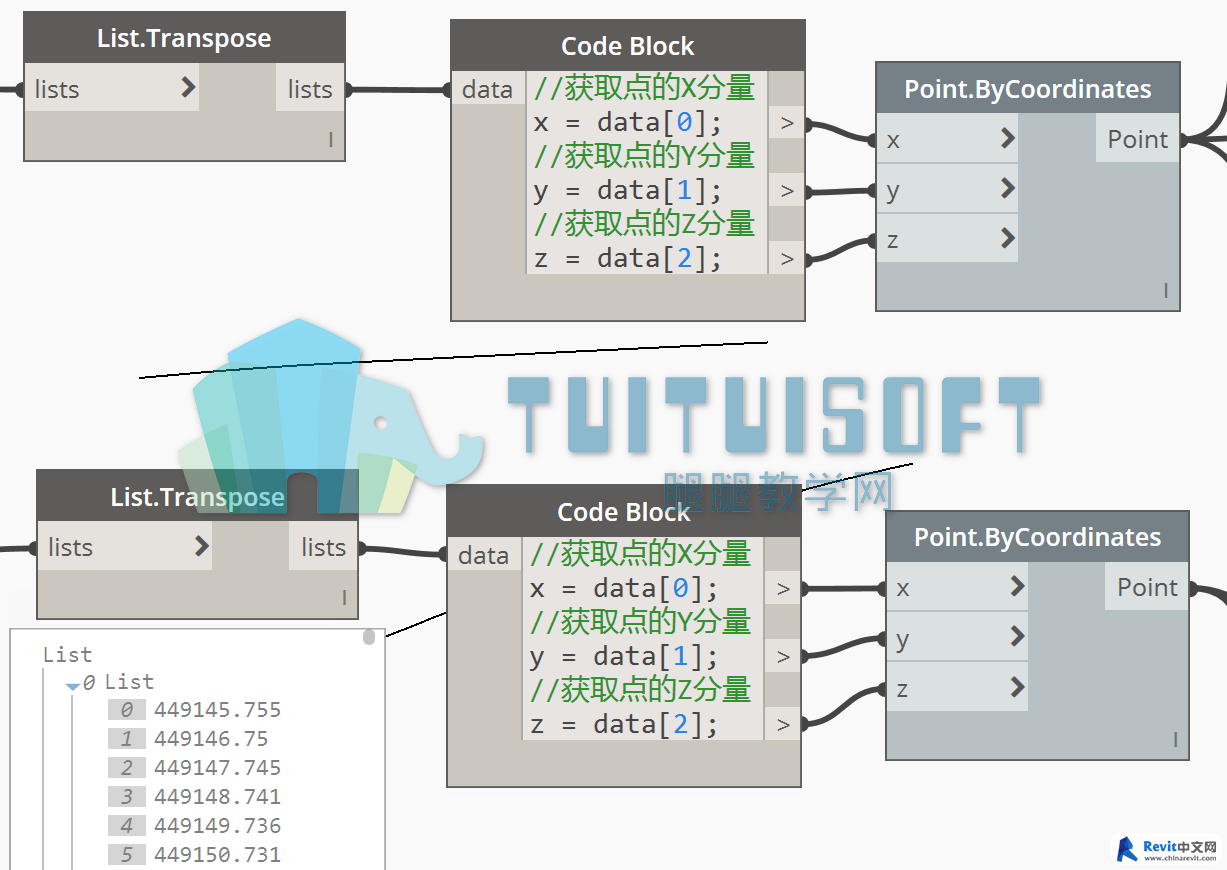

因此先創建點，這些點只能生成一條平曲線和一條縱曲線。

到這一步為止，僅僅是準備了兩條需要用到的曲線。第三步開始才是基于兩條曲線生成三維曲線。

3、獲取二維曲線上的點并生成三維曲線

整體的思路就是，三維曲線的X分量和Y分量來自于平曲線，三維曲線的Z分量來自于縱曲線。

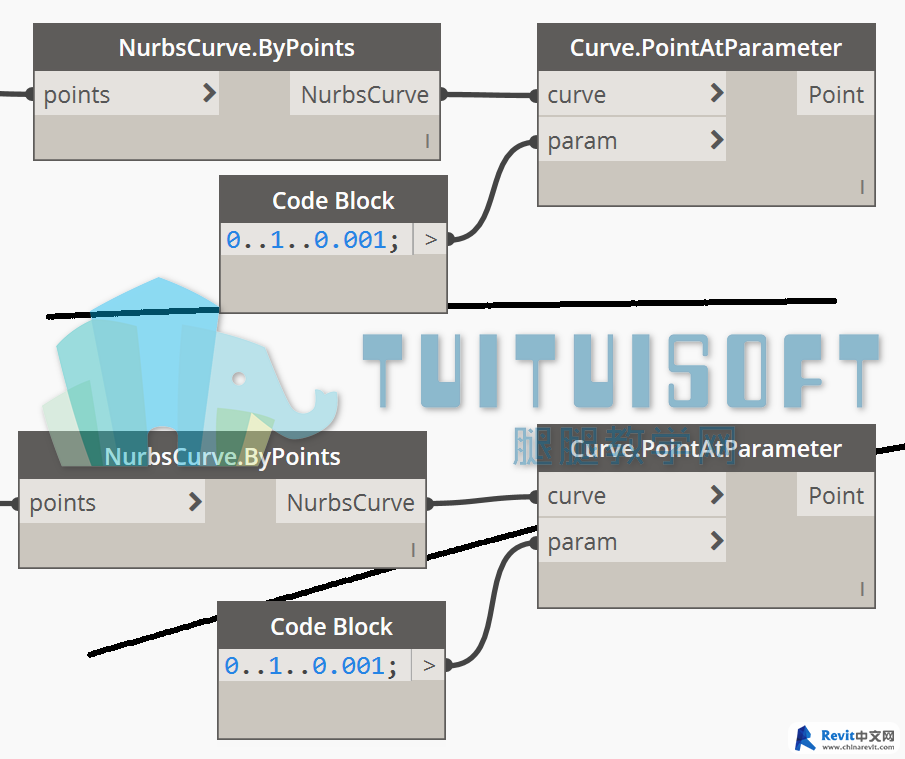

首先通過節點Curve.PointAtParameter和列表{0..1..0.001}獲取二維曲線上的1001個點。

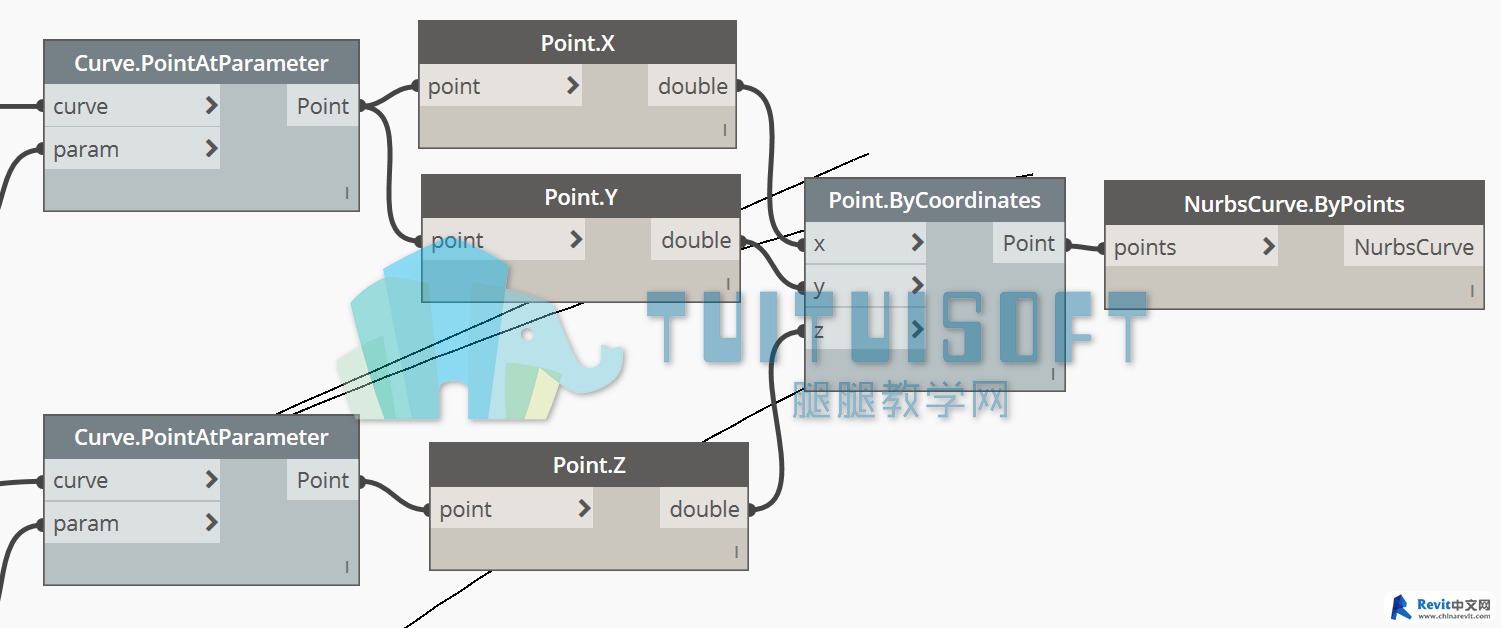

然后獲取平曲線點的X和Y方向的分量、縱曲線Z方向的分量。

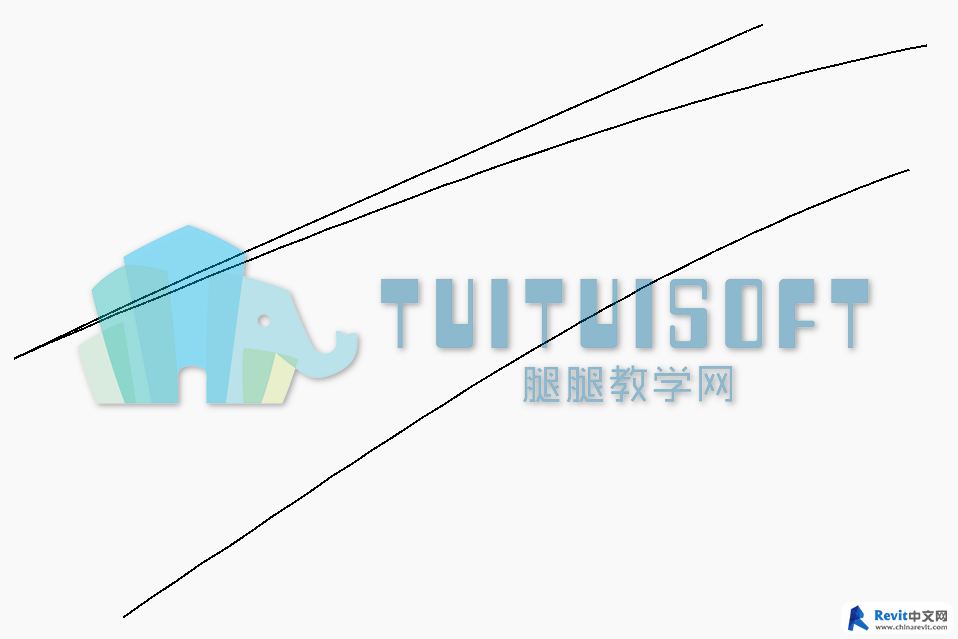

最后重新生成新的點，通過新的點再生成三維曲線。
