【標題：Dynamo | 橋梁建模利器之Bridge節點包（上） 來源：驛道BIM 原創： LWH】

今天我們?yōu)榇蠹医榻B一個Dynamo橋梁建模的利器——Bridge節點包，西方國家有一句諺語：“不要重復發明輪子”，意思是企業中任何一項工作實際上都有人做過，我們所需要做的就是找到做過這件事情的人，把成果直接拿來用即可，而不要重新制造。這個“輪子”在程序員那里可能是一個類庫或者框架，在設計師那里可能是一個CAD模板或者CAD塊，總之，這樣的“輪子”可以極大的提高我們完成項目的效率，對于道路工程的BIM工程師來說，Bridge節點包就是這樣一個性能極佳的“輪子”。

當然，考慮到技術的自主可控性，了解你使用的“輪子”的原理也是非常必要的。所幸dynamo的節點包并不是打不開的黑盒子，而是一個完全開放的工具，在Dynamo中雙擊節點即可看到這個功能的底層實現，或者是由dynamo的基礎節點構成，或者是由python代碼創建，在下面的介紹中我們也會看到Bridge節點包這個盒子中到底裝了些什么。

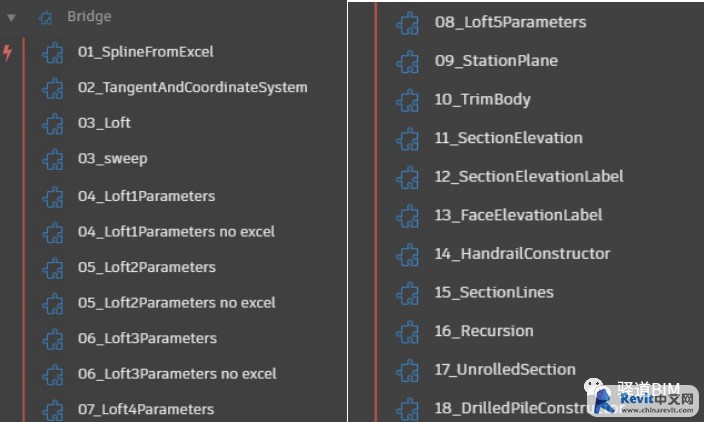

如下為Bridge節點包的所有節點名稱

接下來我們看一下每一個節點的功能和使用方法：

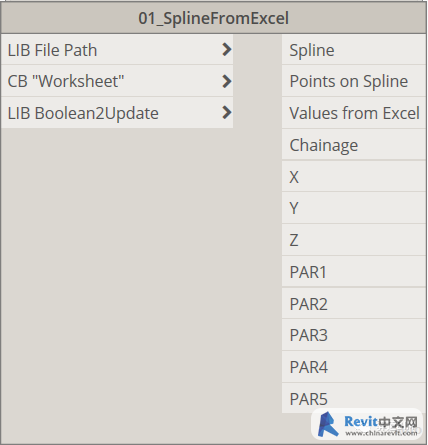

01_SplineFromExcel節點（從Excel表格數據生成路線）這個節點可以讀取Excel表格中的三維點坐標，并將這些點擬合為三維路線

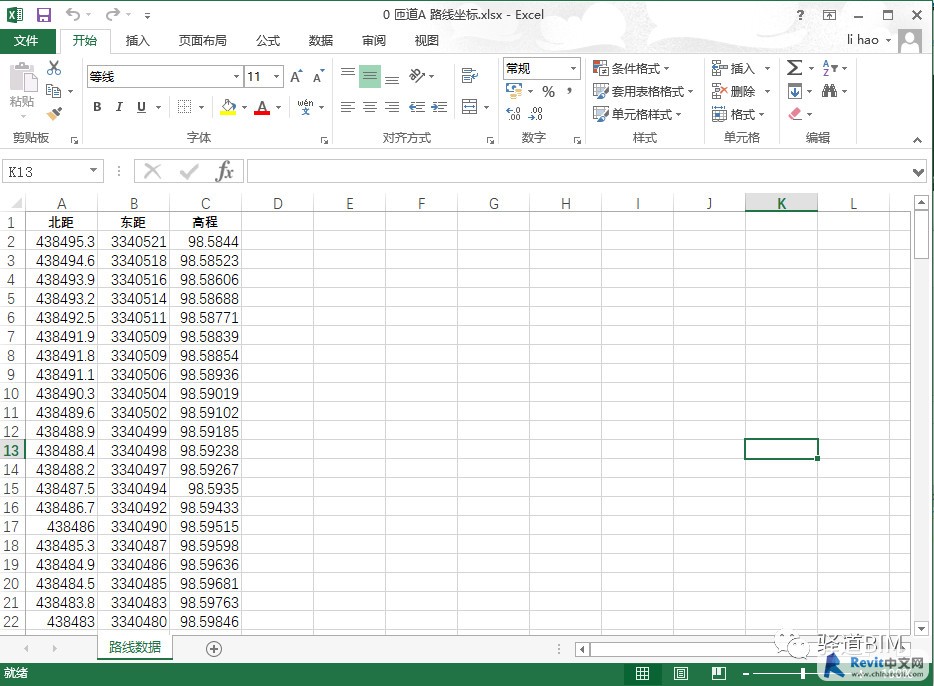

Excel表格如下如所示，這個路線點坐標的表格可以在Civil3d中做好路線后導出得到，如果只有傳統設計方式下的路線成果（如直曲表豎曲表）的話，也可以通過一些其他軟件或者小程序直接生成三維路線，這里就不再展開介紹了。

此外，我們前面提到過可以查看節點的底層實現，這里以01_SplineFromExcel節點為例，我們在Dynamo中雙擊節點便可打開該節點。如下圖所示，我們會發現，原來01_SplineFromExcel這個節點也都是由Dynamo自帶的基礎節點所構成的，只是為了代碼的整潔將其封裝了起來，正如函數的封裝一樣。當我們了解了它的原理后，也可以按照我們自身的習慣將其修改后封裝成自己的節點，小編自己在工作中就對這個節點進行了修改。

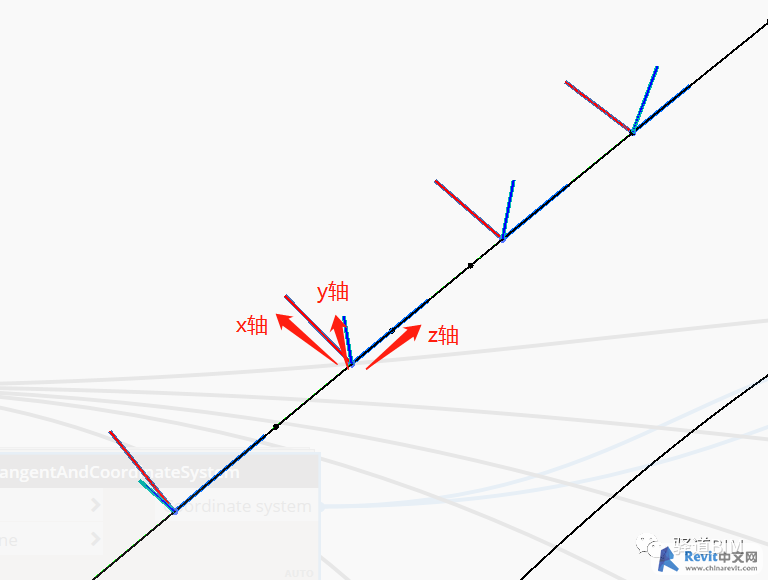

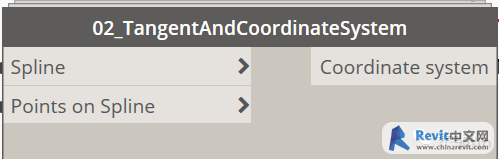

02_TangentAndCoordinateSystem（獲取切線坐標系）這個節點可以獲取一系列以路線切線方向為軸的坐標系，新生成的坐標系的z軸指向路線的切線方向。

輸入端Spline通常連接前面生成的三維路線
輸入端Point on Spline通常連接三維路線上的樁號點
輸出端CoordinateSystem為生成的坐標系列表

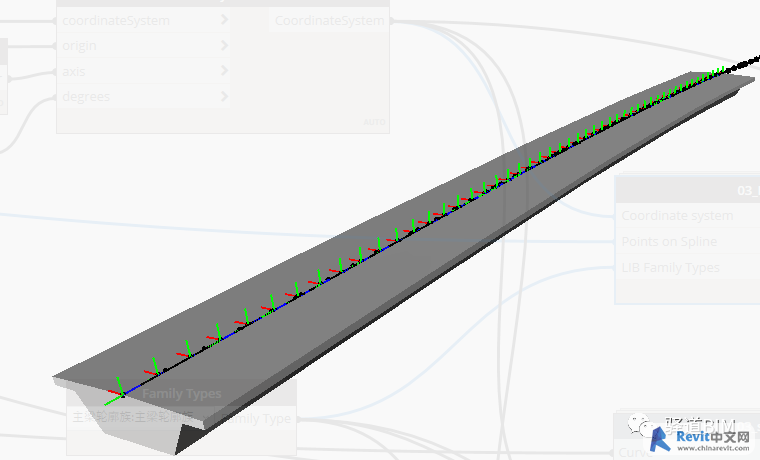

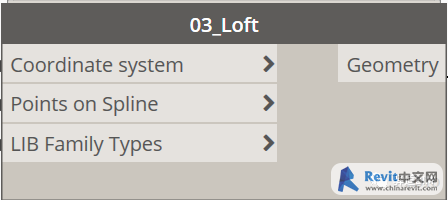

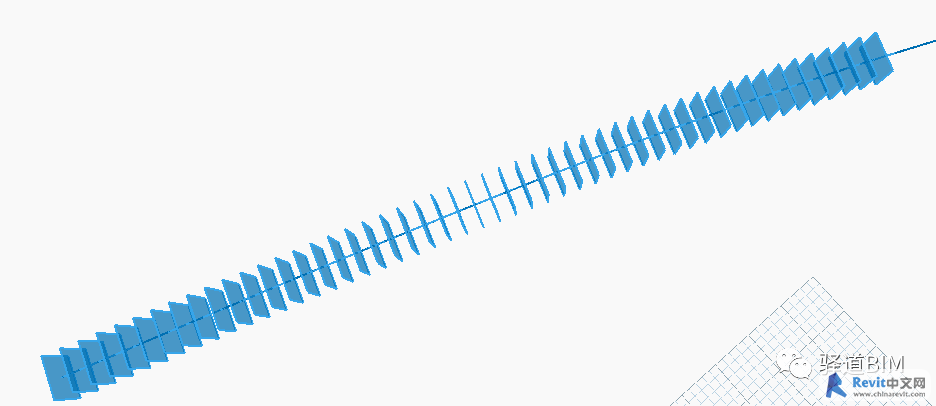

03_Loft（放置多個輪廓族并放樣生成實體）這個節點可用于放置revit中創建的族輪廓，并將多個輪廓放樣為實體，該節點可用于橋梁中主梁、橋面板和護欄等結構的創建。

輸入端CoordinateSystem通常連接由02_TangentAndCoordinateSystem節點生成的坐標系
輸入端Point on Spline通常連接三維路線上的樁號點
輸入端LIB Family Types通常連接revit創建的輪廓族
輸出端Geometry為生成的幾何實體

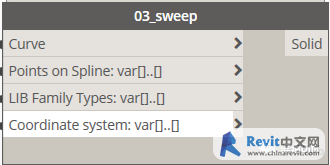

03_sweep節點（放置輪廓族并給定路徑掃略生成實體）這個節點功能與03_Loft節點類似，只是該節點通過掃略生成實體。

輸入端Curve通常連接掃略路徑
輸入端Point on Spline通常連接三維路線上的樁號點
輸入端LIB Family Types通常連接revit創建的輪廓族
輸入端CoordinateSystem通常連接由02_TangentAndCoordinateSystem節點生成的坐標系
輸出端Geometry為生成的幾何實體
04_Loft1Parameters（放置多個參數化的輪廓族并放樣生成實體）這個節點可以看做是03_Loft節點的加強版，我們知道revit的族是參數化的族，通過參數的調整可以驅動幾何形體的變化。04_Loft1Parameters節點提供了調節revit輪廓族參數的接口，我們可以
在dynamo中直接調整revit族參數并驅動實體的變化。

輸入端CoordinateSystem通常連接由02_TangentAndCoordinateSystem節點生成的坐標系
輸入端Point on Spline通常連接三維路線上的樁號點
輸入端Values from Excel通常連接revit族參數的值
輸入端PAR1通常連接參數名
輸入端LIB Family Types通常連接revit創建的輪廓族
輸出端Geometry為生成的幾何實體

如上圖所示，我們可以將revit輪廓族的寬度由10米調整為20米，相應的幾何形體也會自動變化。

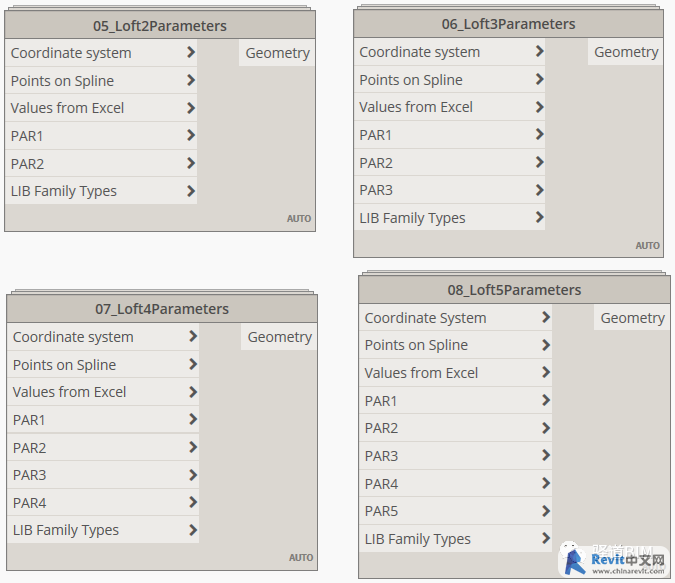

05_Loft2Parameters、06_Loft3Parameters、07_Loft4Parameters、08_Loft5Parameters節點這些節點與04_Loft1Parameters節點功能類似，只是04_Loft1Parameters節點只能調整一個族參數，這幾個節點分別可以調整2、3、4、5個族參數。
其實我們了解了這個節點的底層工作流程之后，就可以自己動手改造這個節點了，無論調整多少個族參數都可以。

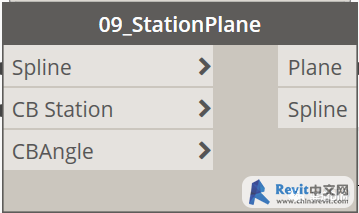

09_StationPlane節點（按樁號獲取垂直于路線的平面）這個節點可以按照給定的樁號，獲取對應樁號點處垂直于路線的平面。這個節點通常用于獲取路線平面線上對應樁號的平面，再用這些平面與三維路線進行求交運算，就可以獲取到三維路線上對應樁號處的點。

輸入端Spline通常連接路線平面線
輸入端CB Station通常連接樁號值
輸入端CBAngle通常連接平面旋轉角度
輸出端plane為生成的垂直于路線的平面
輸出端spline為路線平面線
