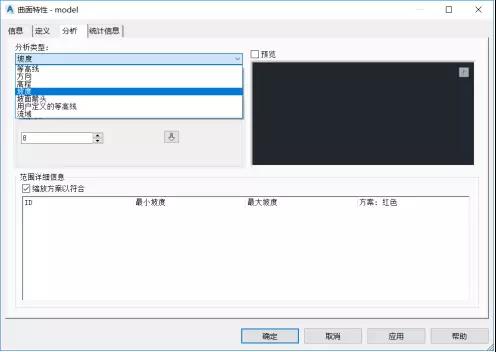

1、在Civil3D中創建好地質層的各個分界面，為了不引起混淆，可以給予分界面有意義的名稱。

圖中將各個分界面命名為“地質層01”、“地質層02”、“地質層03”、“地質層04”。

2、選中“地質層01”，在上下文選項卡中選擇“從曲面提取”，再選擇“從曲面提取實體”。

3、在圖形輸出中，新建一個DWG文件，命名為“地質實體01”，作為提取實體后的存放文件。

4、從地質層01至地質層02提取一個實體“地質實體01”，從地質層02至地質層03提取一個實體“地質實體02”，從地質層03至地質層04創建一個實體“地質實體03”。

5、在Revit中導入上一步導出的實體的DWG文件，不要勾選僅當前視圖，單位與定位方式根據自己的需求設置。導入以后就是一個普通的DWG格式的導入符號。

6、啟動Dynamo，我們只需要三個步驟，首先是節點Select Model Element選擇導入的DWG文件，然后通過節點Element.Geometry將圖紙轉換為實體模型。最后通過節點Springs.FamilyInstance.ByGeometry將實體作為公制常規模型的方式導出至Revit。

7、通過Dynamo播放器對剩下的其他圖紙重復相同的操作。

8、加上材質之后就是圖中的效果，每一個地質層都是實體模型。
