    AutoCAD Plant 3d 2015新功能之為正交視圖添加BOM表!

    發布于:2014-07-23 14:37:42


    現在,您可以為正交視圖創建 BOM 表。管道、管道支撐和設備都將列在正交 BOM 表中。

    利用命令:

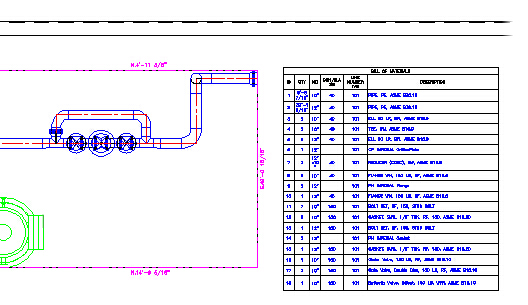

    您可以將 BOM 表插入到正交圖形中。

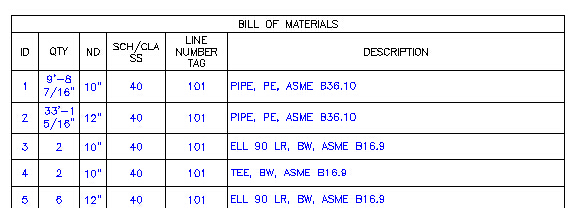

    BOM 表將列出正交視圖中的項目。

    您可以使用“表格設置”指定編組和特性(列)。您還可以指定是否包含切割列表。

    正交 BOM 表樣式

    正交設置(包括新的 BOM 表設置)存儲在項目“正交樣式”文件夾中。您可以通過將樣式文件夾復制到其他項目來共享它們。

    等軸測 BOM 表和正交 BOM 表

    對于表列和編組,正交 BOM 表設置類似于等軸測 BOM 表。與 ISO BOM 表類似,表格設置可與標題欄一起保存。

    與 ISO BOM 表不同,繪圖和表格區域不受支持。

    為圖形模板添加BOM表表格

    在“項目設置”中,您可以在正交標題欄中設置 BOM 表。如果將 BOM 表樣板(空表)放置在標題欄中,新正交圖形將不提示輸入位置或尺寸。
