    【網友投稿】三維流程工廠設計介紹及工作流程

    發布于:2017-05-17 11:47:46

    網友投稿

    更多
    首先感謝網友的分享! 我本意希望能讓作者為大家所熟知,但作者比較低調

    三維設計:通常這個這個概念不同人的理解,會相差很大。

    P3D(全稱Autocad plant 3D)是Autodesk公司針對配管所出的解決方案,主要面對管道專業用的,其中P&ID模塊主要是為了使得PID與三維管道的銜接(個人感覺用處不大)。我們一般主要用的是P3D的三維管道部分。

    其實,化工上三維設計準確的叫法應該是三維流程工廠設計,三維管道技術只是其中一小部分。

    AUTODESK AUTOCAD 是通用平臺,二維設計和三維設計均可。也可繪制設備,管道,閥門,及土建和結構三維模型,三維不智能,也不可參數化。

    Revit系列分為三個模塊

    Revit architecture(針對建筑師和設計師進行土建設計,建立三維模型及信息化)
    Revit structure(針對結構工程師進行結構設計,建立三維模型及信息化)
    Revit mep(針對暖通、電氣和給排水工程師,建立三維模型及信息化)

    通常如果需要準確的土建結構模型,可將其導入autocad Plant 3D中,如果不需要精確信息,cad三維建模也可完成。

    Inventor系列

    該軟件主要是針對設備制造工程師,及機械制造工程師,也可對應用于小系統、模塊化的設備及管路(MVR系統)。所建的設備最大的優勢是可以參數化,可應用于實際設備制造。
    Autocad Plant 3D 系列
    分為P&ID模塊(個人覺得用處不大,目前在國內)和三維管道建模模塊
    在對設備外形和土建要求不是很精確的情況下,可以利用自帶的cad三維模塊,進行土建和設備建模,是一款低端高智能的三維管道設計軟件,具有與其他三維管道設計軟件幾乎一樣的功能。比如,從三維管道模型中抽取,單線圖(軸測圖)、管道布置圖(平立面),綜合材料表,設備一覽表等報表,以及與其他專業或本專業進行協同工作。不過,該軟件本身需要與Navisworks配合,對三維管道進行碰撞檢查,然后導出碰撞信息,再返回P3D中,進行模型修改。

    Navisworks 系列

    該系列軟件可視為轉換器和瀏覽器軟件,也可對三維管道模型進行碰撞檢查,可便捷地瀏覽,標記和校對、審核三維模型。
    這幾個系列的軟件我都會使用,熟練程度有差異,所以大多時候工作流程是,土建部分,用cad自帶三維來完成;設備建模用cad自帶三維和inventor來完成;管道建模部分用P3D來完成。

    三維管道設計進行詳細設計流程

    模型審查三個階段:30%、70%、95%

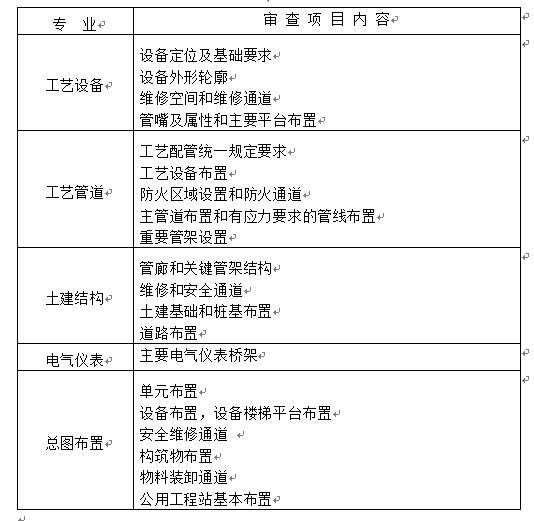

    30%模型審查項

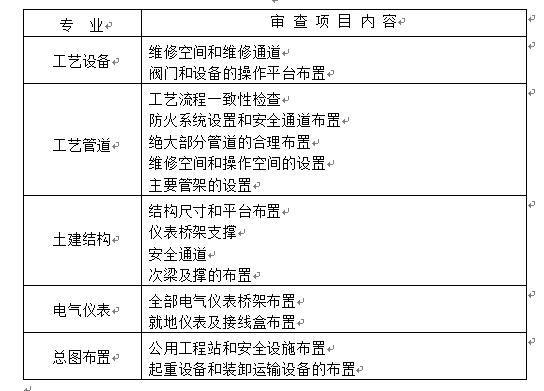

    70%模型審查項

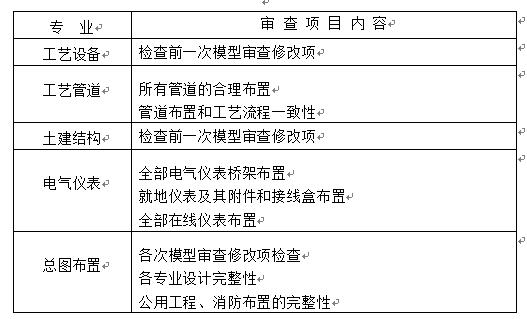

    95%模型審查項
