1. 在功能區上，單擊“常用”選項卡 “項目”面板 “項目管理器”“項目設置”。
2. 在“項目設置”樹狀圖中，展開“P&ID 類別定義”。
3. 繼續展開該列表，直至找到要用作新類別定義基礎的類別定義并單擊。



   注：

   選擇與您要創建的類別定義最為相近的類別定義。選定節點將用作新類別定義的樣板。

4. 在選定類別定義上單擊鼠標右鍵。單擊“新建”。

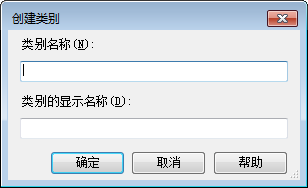

5. 在“創建類別”對話框中，輸入新類別定義的類別名稱和顯示名稱（如有必要）。例如，“customvalve”和“自定義閥”。

   注：

   類別名稱中只能使用字母、數字和下劃線，不能包含空格。名稱不應超過 31 個字符。超出該限制的類別名稱會導致在輸出和輸入期間出現問題。

   此外，類別名稱不應以數字開頭。
6. 單擊“確定”。
7. 在樹狀圖中，展開添加了新類別定義的節點，然后單擊該新類別定義。
8. 在“類別設置”窗格上，進行所需的更改。
9. 單擊“確定”。
