注：本文轉載至“ 歐特克BIM俱樂部”公眾號
Revit鋼筋模型創建可以通過三種方式創建：
1. Revit自帶的鋼筋創建選項板
2. Revit速博包快速創建
3. Dynamo創建 今天給大家?guī)?lái)的是Revit自帶鋼筋創建選項版創建。
正如所言，Revit鋼筋選項版的創建也是時代的產物，不光是結構梁、板、柱內的創建，還有里面的鋼筋是怎么樣的表現形式，怎么出鋼筋量，這都是現在客戶的需求，恐怕也是大家的需求吧，那么，接下來開始講解Revit自帶鋼筋創建選項版創建。
繪制鋼筋之前：

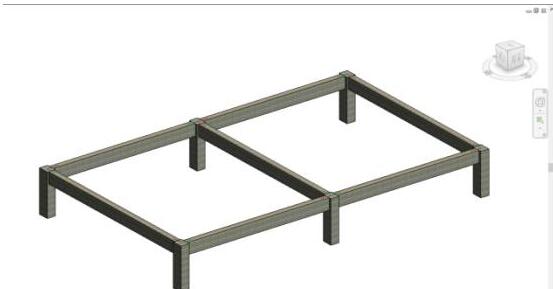

1. 提前畫出如圖所示的梁柱結構。

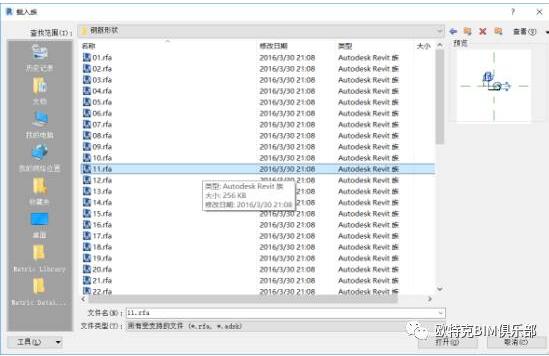

2. 提前將鋼筋形狀族載入至Revit中。
鋼筋的可編輯狀態：1. 結構平面 2. 立面 3. 剖面（最常用）
一、編輯梁的鋼筋

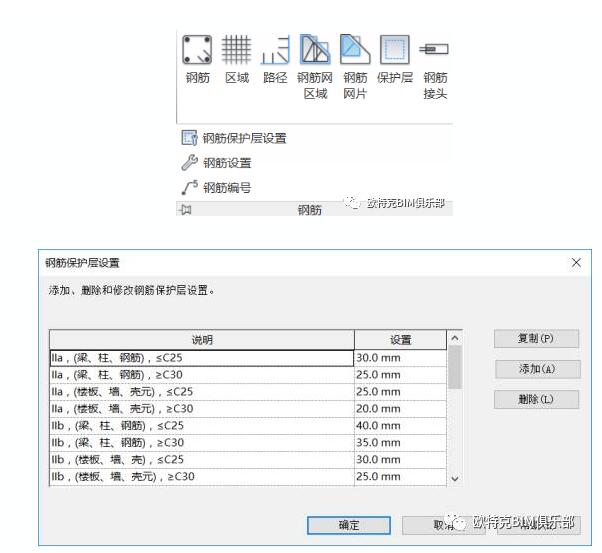

首先設置鋼筋的保護層厚度
可以復制和添加、修改，這個是后期鋼筋主體建模的基礎。

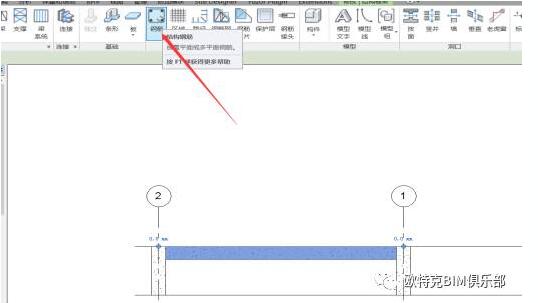

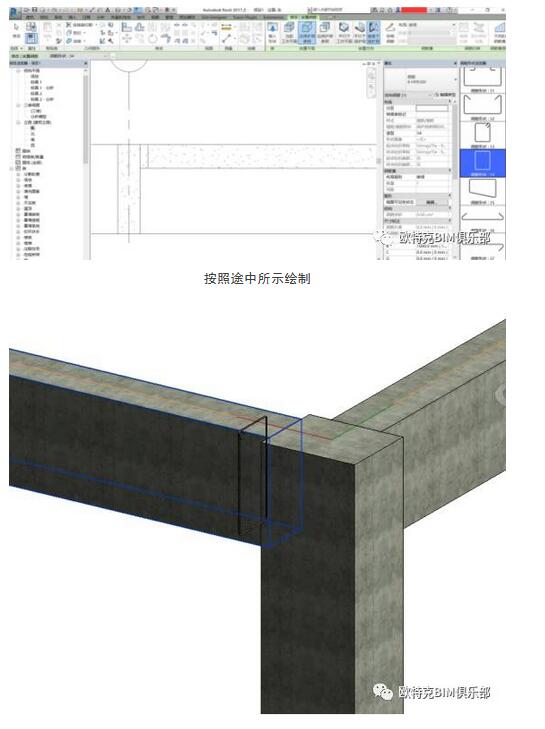

然后，我們開始繪制鋼筋。

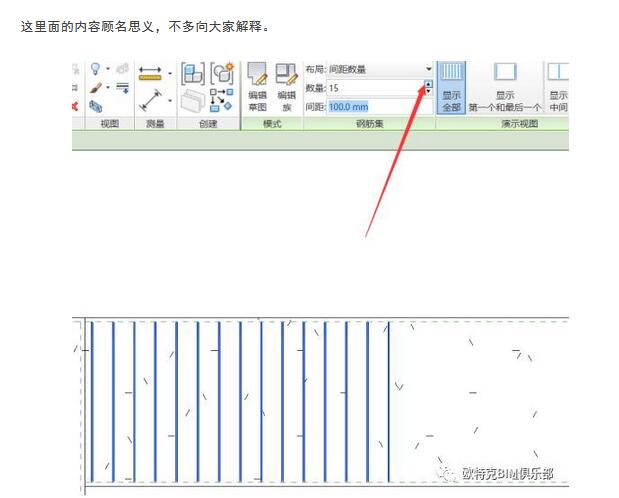

在這里，有三個放置平面，其中，第一個主要是在剖面中繪制使用。第二個近保護層參照繪制離你最近的主體面內內向遠開始繪制，第三個，顧名思義，繪制離你最遠的主體平面內向近開始繪制。

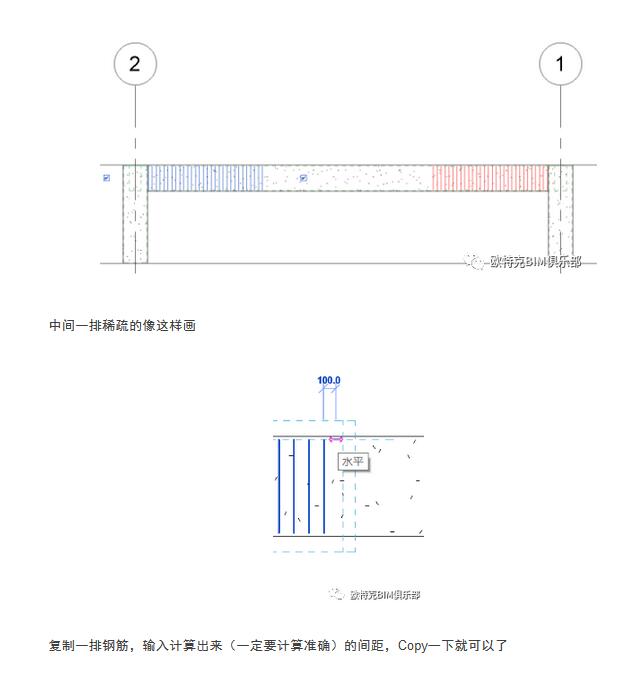

接下來需要做一個剖面圖，體現鋼筋的放置方向。

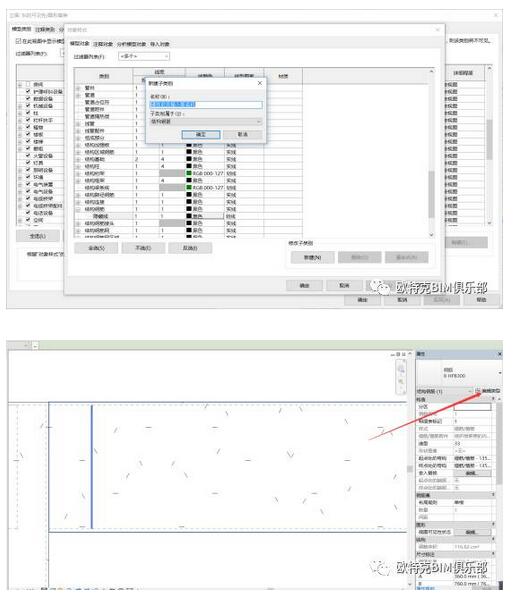

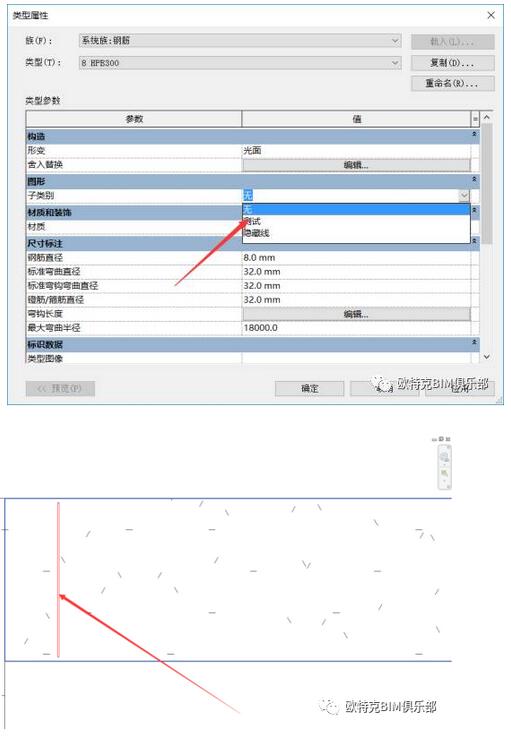

接下來，教大家如何修改鋼筋的顏色。
鋼筋的顏色由黑色變成紅色，是不是很神奇。

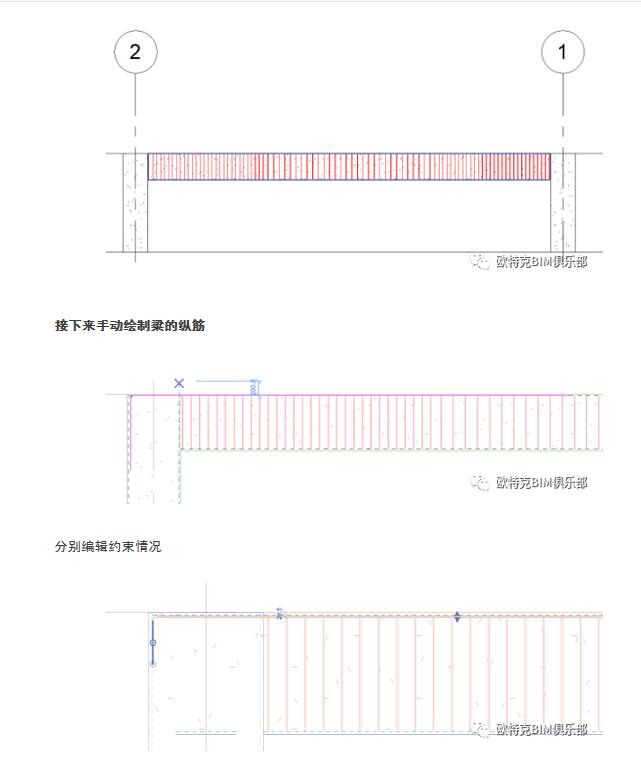

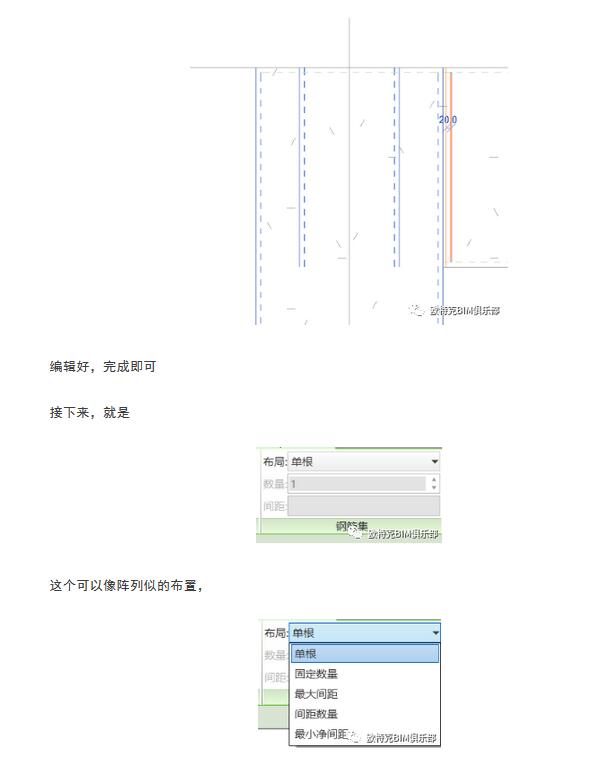

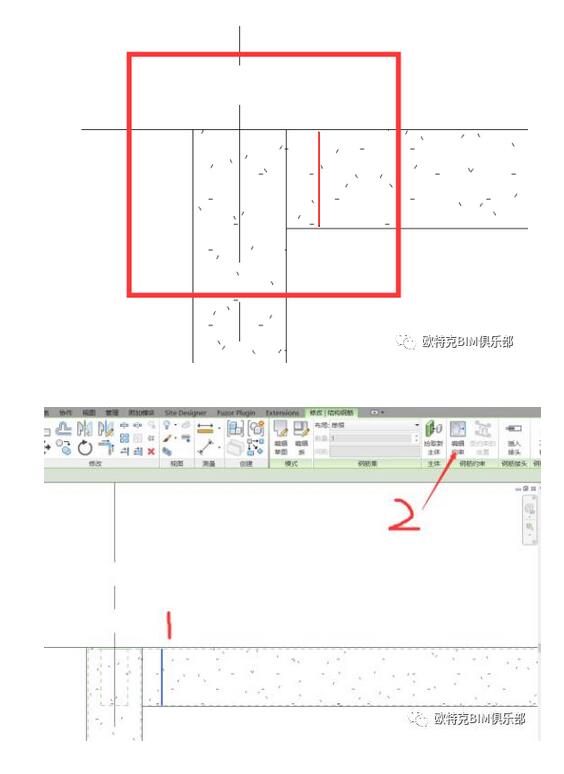

在繪制鋼筋中，交叉位置是有限制的，接下來講解交叉位置的鋼筋限制
鏡像一下：

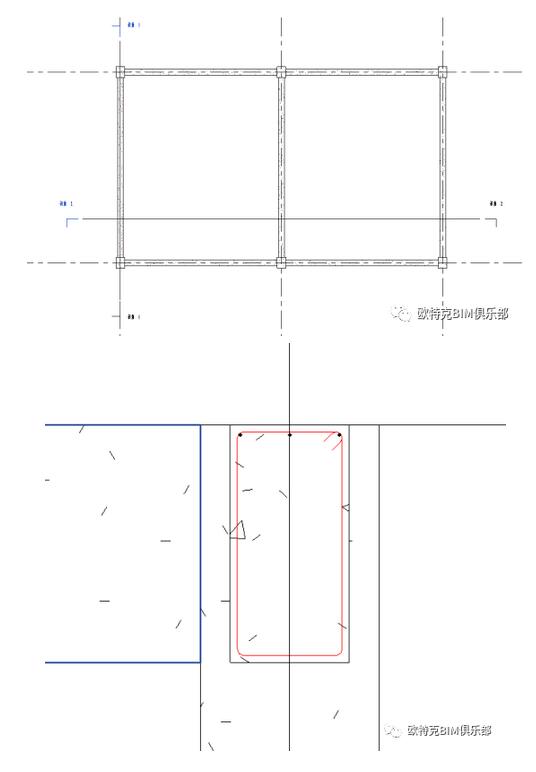

調至剖面圖2：

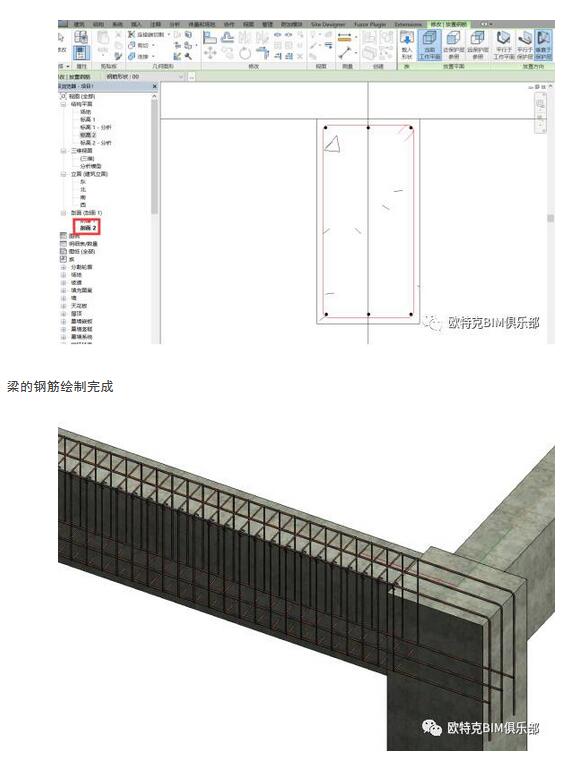

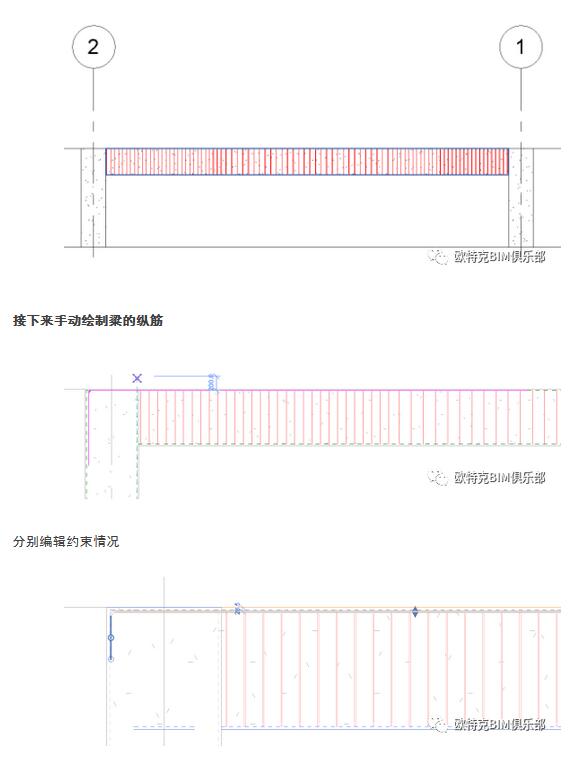

在剖面2中繼續繪制梁縱筋
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
