今天教各位如何用“晨曦BIM算量”軟件來快速進行樓層設置，在revit中創建標高。
樓層設置是用于建立工程的實際樓層的層數和層高，根據圖紙要求建立標高，通過兩個標高的建立形成一個樓層的概念，按照從下到上的順序依次添加。
首先，打開“晨曦BIM算量”進入到登入界面，選擇相應的Revit版本啟動
進入Revit后，選擇“建筑樣板”或者是“晨曦樣板”
在選項欄里選擇“晨曦BIM土建”中的“工程設置”
接著在“工程設置”里點擊“樓層設置”在這個界面進行創建標高

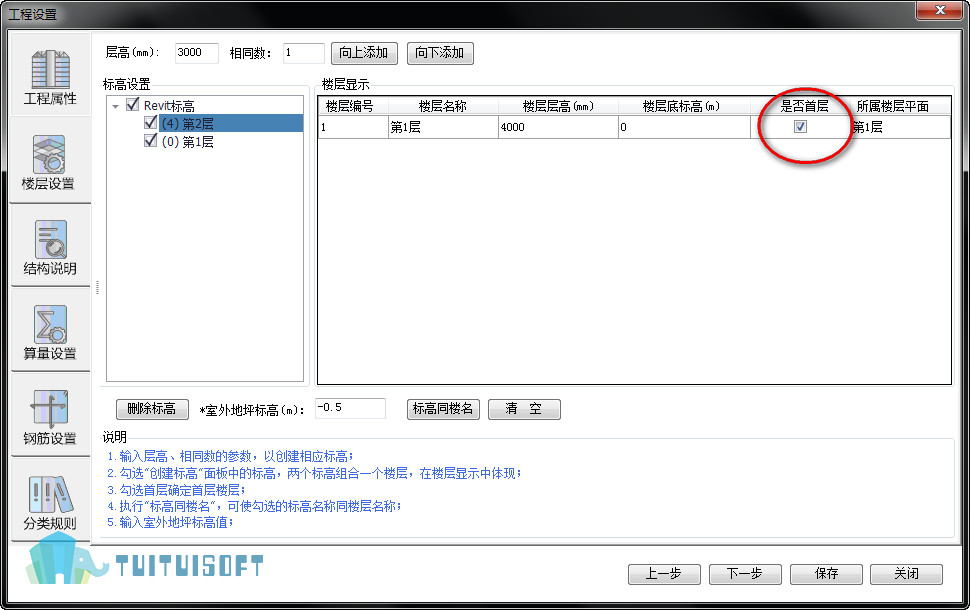

勾選第一層為“首層”根據圖紙雙擊輸入“樓層層高”

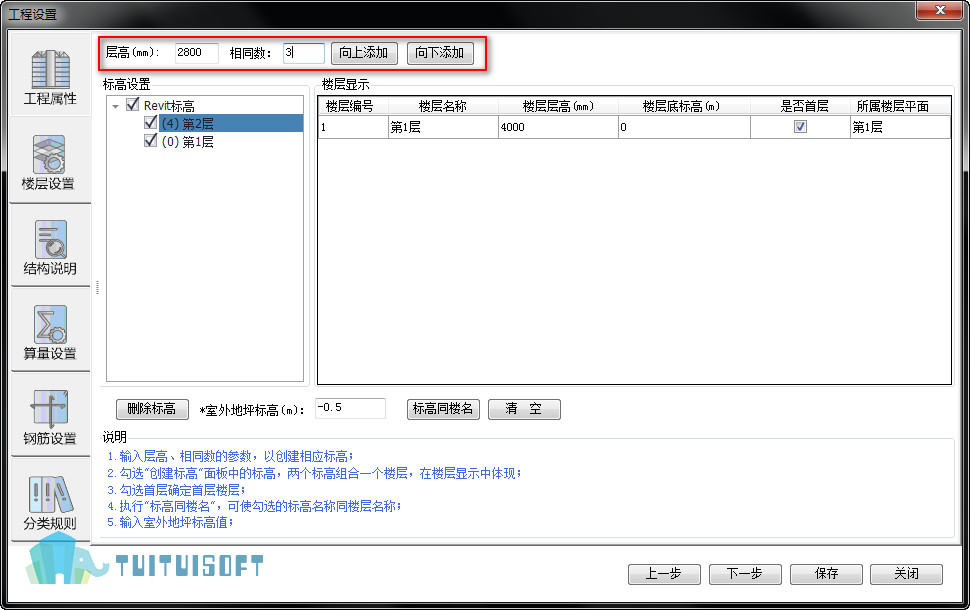

若要設置第二層層高，在“層高”處輸入比如“2800”；相同數：1表示一層
假如標準層有多層的話，比如三層，在“相同數”中輸入3

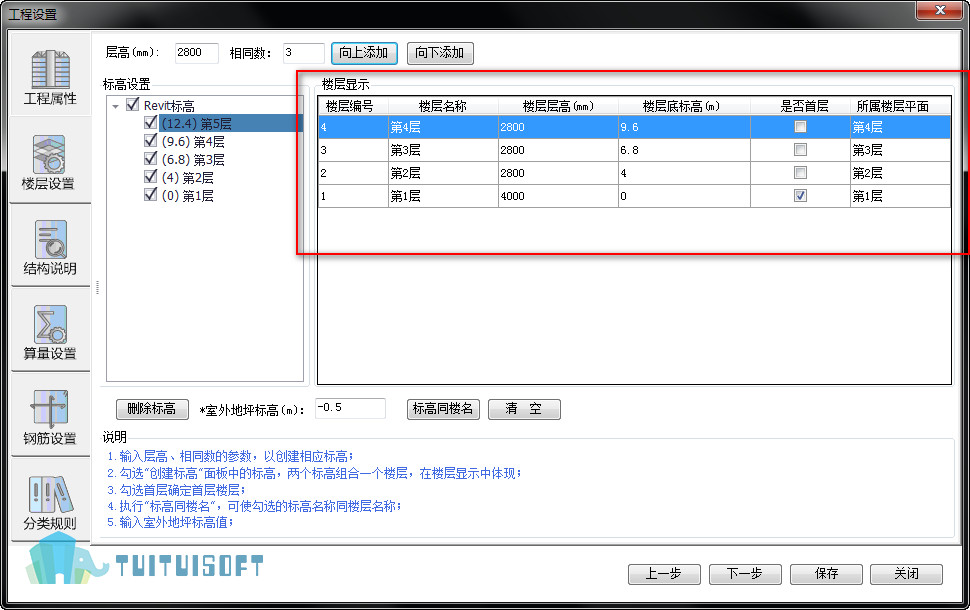

然后點擊“向上添加”后新的樓層就出現了

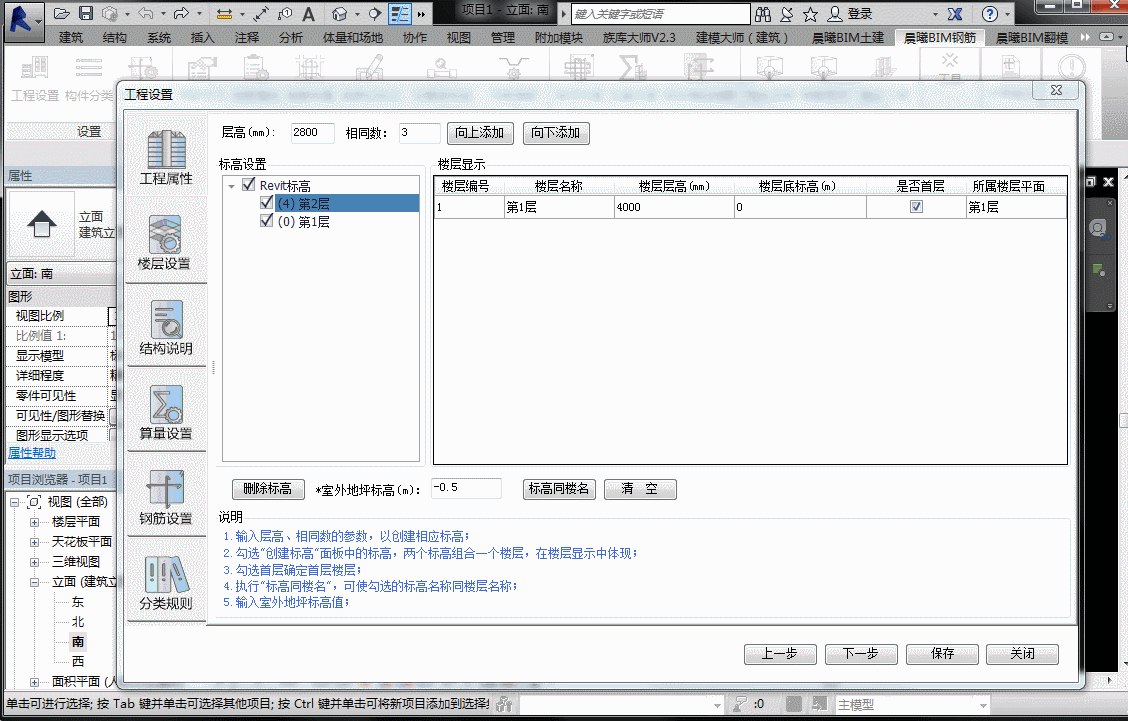

此時，在立面圖上也可以看得到創建的標高
同理，底層的層高可以點擊“向下添加”

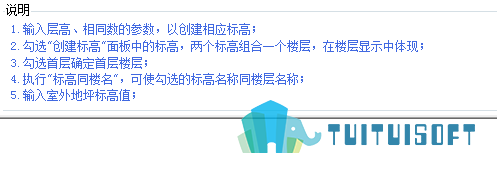

值得注意的是，在使用“晨曦BIM算量”軟件創建樓層“室外地坪標高”有一個單獨的界面進行輸入還有下面的“晨曦BIM算量”在界面下端有一個說明，用戶可以根據說明了解操作詳情
