    Revit技巧 | 如何使用Revit繪制結構圖?

    發布于:2024-11-14 10:20:01
    首頁/技術分享/Revit
    收藏
    1188

    BIM中文網

    更多

    Revit是一種專業的建筑信息模型(BIM)軟件,被廣泛用于繪制結構圖和進行建筑設計。下面是使用Revit繪制結構圖的步驟:

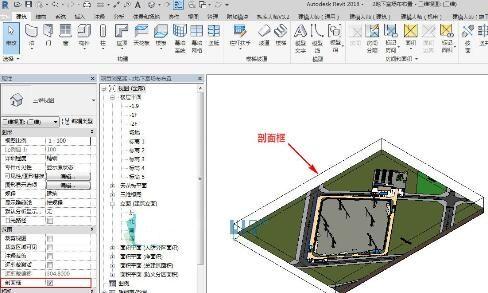

    如何使用Revit繪制結構圖? - BIM,Reivt中文網

    1. 創建項目:打開Revit軟件并創建一個新的項目。選擇適當的模板,根據需要設置單位和坐標系統。

    2. 設置視圖:在項目中,創建一個新的結構視圖。設置視圖的范圍和比例,以便顯示結構圖所需要的所有元素。

    3. 添加構件:使用Revit的繪圖工具,在結構視圖中添加建筑構件,如柱、墻、梁等。通過選擇構件類型、尺寸和位置,將它們精確地放置在合適的位置。

    4. 編輯構件:對于添加的構件,可以進行編輯和修改。可以更改構件的尺寸、形狀和位置,以滿足設計需求。

    5. 添加連接:在結構圖中,構件之間需要進行連接。使用Revit提供的連接工具,將構件連接在一起,以確保結構的完整性和穩定性。

    6. 添加標注:為了使結構圖更加清晰易讀,需要添加標注。使用Revit的標注工具,在結構圖中添加尺寸標注、文字標注和箭頭標注等,以提供詳細的圖示信息。

    7. 設置視圖樣式:為了使結構圖更具可視化效果,可以設置視圖的樣式。通過選擇合適的顯示方式,如陰影、材質和顏色等,可以使結構圖更加生動和直觀。

    8. 檢查和優化:繪制完結構圖后,進行檢查和優化。確保結構圖符合設計要求,所有構件連接正確并且沒有錯誤。

    9. 輸出和分享:最后,將結構圖輸出為適當的格式,如圖像或PDF文件。可以通過打印或分享電子文件的方式與其他人共享結構圖。

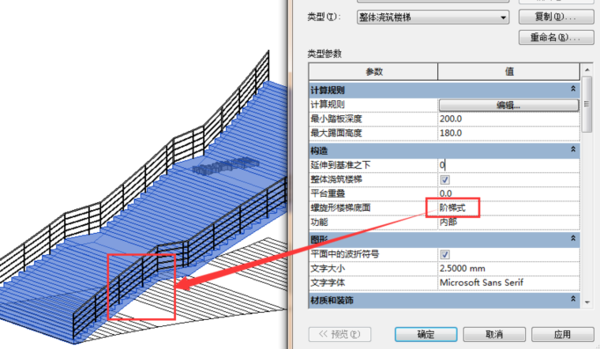

    如何使用Revit繪制結構圖? - BIM,Reivt中文網

    通過以上步驟,使用Revit繪制結構圖將變得更加簡單和高效。Revit提供了豐富的工具和功能,使得繪制結構圖更加準確和精細。
