在Revit中放置平面圖來創建圖紙是一個基本而重要的技巧。平面圖是建筑設計和施工過程中不可或缺的一部分，因為它們展示了建筑物的不同樓層的水平剖面。以下是在Revit中放置平面圖來創建圖紙的步驟：
第一步是打開Revit軟件并創建一個新的項目。選擇適當的模板，該模板將決定您項目中使用的默認設置和圖紙尺寸。
接下來，從“項目瀏覽器”中選擇一個已存在的平面視圖，該視圖將用作圖紙的背景。可以選擇具有正確比例和適當樓層設置的視圖。
將鼠標懸停在所選視圖上，右鍵單擊并選擇“創建圖紙”選項。這將在項目中創建一個新的圖紙，并將所選視圖作為圖紙的背景。
現在，您可以在所創建的圖紙上放置其他圖形元素，如注釋、圖例或其他說明。這些元素將與平面圖一起形成最終的圖紙。

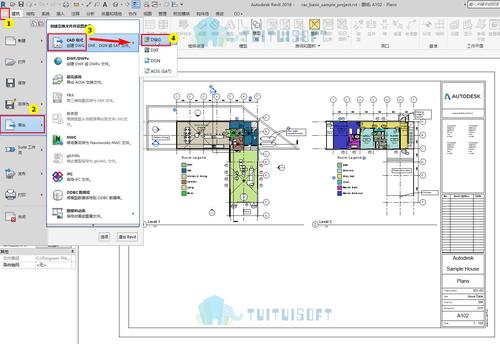

要在圖紙上添加平面圖，選擇“插入”選項卡上的“導入CAD”按鈕。導入CAD對話框將打開，選擇您的平面圖文件并點擊“打開”。
在導入選項中，您可以調整圖像的縮放比例、位置和圖層設置。確保圖像與圖紙上的比例一致，并將其放置在適當的位置。

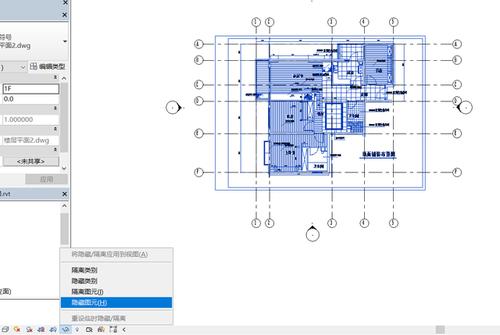

在Revit中，您可以進一步編輯和修改所導入的平面圖。選擇“修改”選項卡上的“裁剪”按鈕，然后用矩形選擇框選擇要保留在圖紙上的區域。點擊“完成裁剪”以應用裁剪設置。
最后，保存您的圖紙并根據需要進行打印或導出。選擇“Revit”菜單中的“保存”選項，將圖紙保存到您選擇的位置。
以上就是在Revit中放置平面圖來創建圖紙的基本步驟。通過使用這些技巧，您可以輕松地在Revit中創建詳細的圖紙，以便更好地展示和交流建筑設計和施工信息。
