    技術分享 | Inventor 2026 面向 BIM 互操作性的新增功能與加強特性介紹

    發布于:2025-04-02 23:10:01

    網友投稿

    更多
    繼 AutoCAD 2026 正式發布之后,全新的 Inventor 2026 版本也已正式發布,該版本在進一步完善 BIM 工作流,加強與 Revit 之間的協同交互方面又作了加強和改進。下面小編就帶大家一起來瀏覽一下本次 2026 版本中與 BIM 互操作性有關的更新功能和增強特性。


    一、簡化部件增強功能
    該增強功能是針對 BIM 互操作性方面所做的改進。

    1、訪問點

    簡化任務的訪問點已更新,以適應 BIM 內容的更改。

    • 其中對于非建筑的 Inventor 部件,其訪問點為:

      • “裝配”選項卡 “簡化”面板 “簡化”
      • 瀏覽器:“模型狀態”節點 “新建模型狀態”“新建簡化零件”
    • 而對于建筑項目中所使用的部件,則訪問點為:

      • “文件” 菜單 “導出”“導出 RVT”- 輸出文件類型僅限于 .rvt。
      • “環境” 選項卡 “BIM 內容”“RVT”面板 “簡化和導出”- 輸出文件僅限于 .rvt。
      • “環境” 選項卡 “BIM 內容”“RFA”面板 “簡化替換”- 創建部件替換。通常與“導出建筑零部件”命令結合使用。


    2、模板選項

    • 在 “簡化” 面板中添加了模板選擇字段。用戶可以使用已安裝的模板或自定義模板。


    • 對于標準 Inventor 部件,“部件” 選項卡 “簡化” 面板 “簡化”。標準 Inventor 模型模板是默認路徑。瀏覽到并使用自定義模板。

    • 標準 Inventor 模型模板用于 rfa導出的 “簡化替換” 命令。

    • 對于建筑項目 (RVT) 輸出,“簡化” 具有一個新的訪問點



    二、Revit 互操作性增強功能

    1、BIM 內容環境

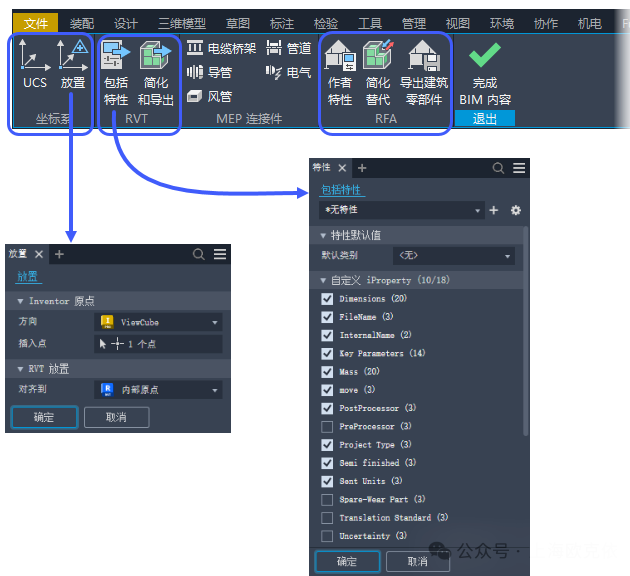

    2026 版本中的 Inventor 已經對 BIM 內容環境進行了重組,添加了新命令

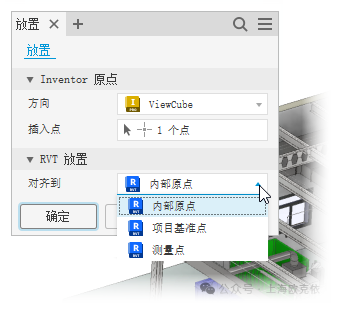

    添加了 “坐標系” 面板,其中包含 “UCS” 和 “放置” 命令。 使用 “放置” 命令可以選擇將與導出的 rvt 文件中的所選定 Revit 位置對齊的 Inventor 模型方向和插入點。新命令支持 Revit 2023 及更高版本。

    注意:如果 Revit 互操作性隨早期版本的 Inventor 一起安裝,則可能需要針對 2026 版本進行更新。



    為 rvt 導出新增了專用的功能區面板,其中提供了 “包括特性” 和 “簡化和導出” 等新命令。 “包括特性” 會顯示可以包括在導出中的特性,從而更好地控制共享的內容。從包含在文檔中的 “自定義 iProperty”、“實例特性”、“標準 iProperty” 和 “Factory 特性” 中進行選擇。如果以后需要添加特性,可使用 “Revit 導出” 節點右鍵單擊菜單中的 “編輯特性”,然后單擊 “更新” 以提交更改。

    注意:“包括特性” 適用于 Inventor 2025 及更高版本。

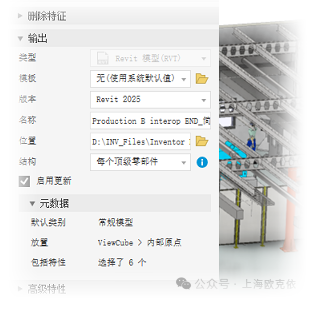

    “簡化和導出” 令則主要用于 rvt 導出,并設置有默認參數以便用于導出

    添加了一個專門用于 rfa 導出的功能區面板,其中包含 “編寫特性”(以前稱為 “編寫建筑零部件”)、“簡化替換” 和 “導出建筑零部件”。

    2、簡化工作流的接入點變更

    2026 版本中的簡化任務的訪問點已更新,以適應 BIM 內容的更改。

    • 對于標準 Inventor 部件,訪問點為:

      • “裝配” 選項卡 “簡化”面板 “簡化”
      • 瀏覽器:“模型狀態”節點 “新建替換”“簡化”
    • 對于建筑項目,接入點為:

      • “文件” 菜單 “導出”“導出 RVT”- 輸出文件類型僅限于 .rvt。
      • “環境” 選項卡 “BIM 內容”“RVT”面板 “簡化和導出”- 輸出文件僅限于 .rvt。
      • “環境” 選項卡 “BIM 內容”“RFA”面板 “簡化替換”- 創建部件替換。通常與 “導出建筑零部件” 命令結合使用。


    3、簡化 - 用于 rvt 導出的新模板和結構選項

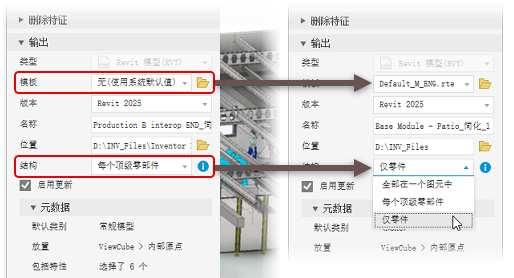

    • 在 rvt 導出面板中添加了新的結構選項 “僅零件”。簡化部件中的所有可見零件在導出的 RVT 文件中會獲得一個等效的 Revit 圖元。導出的元數據將顯示在面板中。

      Inventor Ideas Inventor? Ideas 提交

    • 在 RVT 導出面板中添加了 Revit 模板 (.rte) 選擇功能。如果指定了 Revit 模板,模板版本(2024、2025 等)將指定導出的輸出版本。用戶可以使用 Revit 或 Revit 互操作性中的已安裝模板,也可以使用自定義模板。


    4、在可包含 iProperty 的位置包括 Revit 類別

    用戶可以在 BOM 表、草圖、三維標注、明細欄、指引線文本、iLogic 等(即在使用其他 iProperty 的任何位置)中包含 Revit 類別。

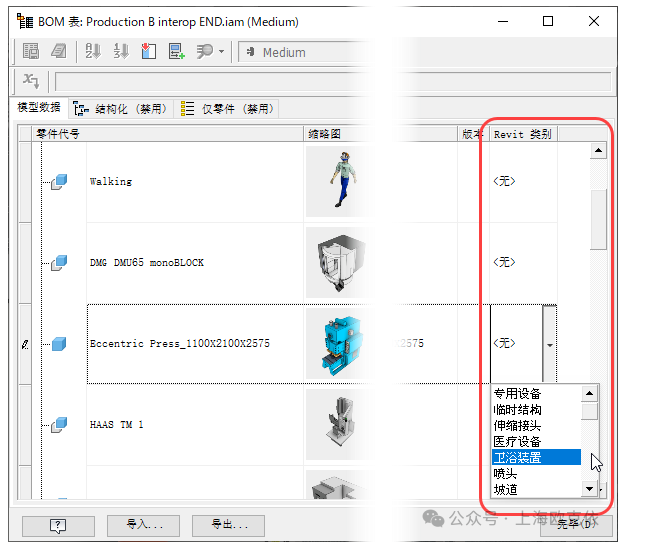

    例如,在 BOM 表中,使用 BOM 表編輯器列選擇器將 Revit 類別添加到表中。在項目行的 “Revit 類別” 列中,開始輸入類別,此時將顯示 Revit 類別列表。選擇適用的一項。如果要將同一類別分配給多個項目,只需復制一個特性并選擇多個單元格,然后進行粘貼。所有選定的單元格都將更新以使用此特性。


    5、一流的 Revit 互操作性

    借助全新的 2026 版本工具,Inventor 可以比以往更加輕松地與施工同行共享關鍵設計標準。Inventor 2026 針對迭代式工程建設設計工作流提高了 RVT 和 IFC 導出的質量。

    元數據(包括標準、自定義、Factory 和實例 iProperty)現在可以在 RVT 和 IFC 導出中關聯共享??梢詾閺?Inventor 導出的每個 Revit 元素指定一個新的 Revit 類別 iProperty。引入了放置控件以將 Inventor 幾何圖元與 Revit 原點對齊,這對于 Revit 項目中的精確定位至關重要?,F在提供新的“僅零件”結構選項,用于為所有級別的每個 Inventor 零件創建單個 Revit 元素。還可以選擇自定義模板,從而實現與 Revit 用戶的無縫協作,以及使用共享參數安排 Inventor 數據?!皩С鼋ㄖ悴考惫ぷ髁骱汀昂喕?Revit”都包含 IFC 4x3,支持根據最新的 IFC 標準進行生產。



    三、2026 版本的轉換器增強功能
    全新的 2026 版本 Inventor 在導出格式以及現有導入 / 導出格式方面又作了進一步的更新。

    1、AIT 集成

    2026 版本的 Inventor 引入了新的 ATF 解決方案,以提高翻譯人員的工作效率并與原始產品保持一致。受影響的工作流和文件格式包括:

    • 導入:

      • Catia V4
      • Catia V5
      • NX
      • SolidEdge
      • Solidworks
    • 導出:

      • Catia V5

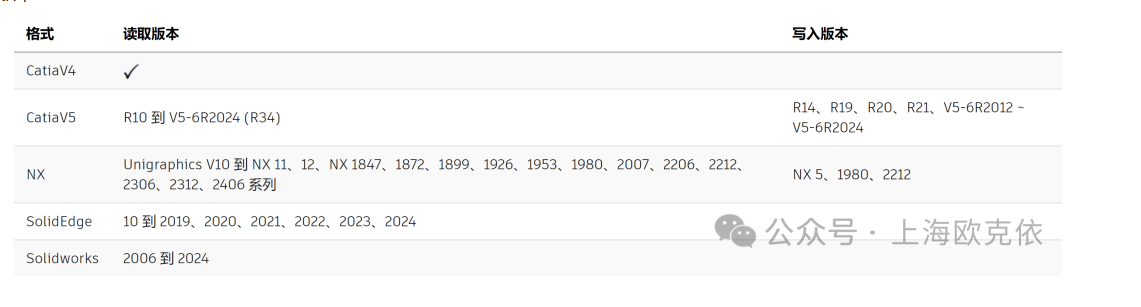

    ATF 新解決方案影響的文件版本:


    2、IFC 4x3 導出

    使用 rvt 或 rfa 導出工作流時,用戶可以導出 IFC 4x3 文件。



    四、性能增強

    2026 版本的 Inventor 在以下方面的性能又有了進一步的改善:

    • 文件 > 打開/關閉

       - 提高了打開和關閉文件時的性能,同時減小了文件大小。
    • 文件 > 保存

       - 在保存過程中使用了多線程。采用了更高級的壓縮方法來打包數據,從而減小文件大小。
    • 部件鏡像

       - 使用了多線程來計算重復使用的零部件和預覽部件鏡像。
    • 涉及大型零件和部件的衍生工作流

    • 提高了切換模型狀態的速度

    • 更快的文件移植

    • 帶圓角的沖壓,帶圓角的沖壓圖案

    • 在資源中心庫中搜索
