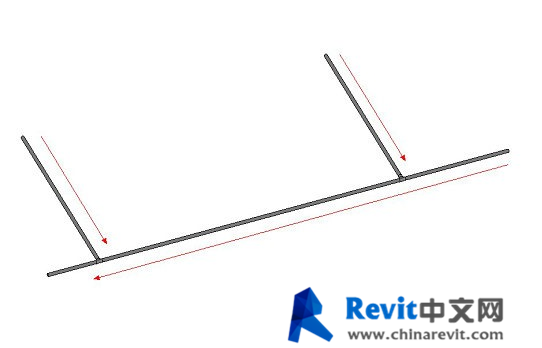

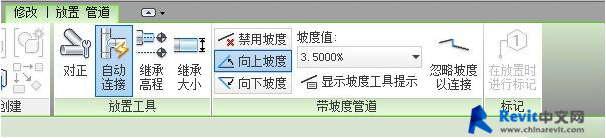

激活管道繪制命令出現繪制管道上下文菜單，可以根據需要設置管道坡度值，是向上坡度還是向下坡度，其中兩個命令非常有用，一個是繼承高程，一個是忽略坡度以連接。在Revit建模中嘗嘗碰到一些帶有坡度的管道，比如給排水專業中的雨水管、重力污水管或者空調的冷凝水管，利用好這兩個工具，會給坡度管道繪制帶來很大便利，比如我們要繪制如下樣式的一段重力排水管。
激活管道繪制工具，快捷鍵PI，選擇向上的坡度，設置坡度值為3.500%，繪制橫向干管，以為該段干管帶有一定的坡度值，所以它各個位置的偏移量是不一樣的，在繪制支管的時候，激活繼承高程屬性，在官道上點選繪制起點，同樣選擇向上的坡度，該支管就自動以點選的那點的高程為其偏移量。
