在工程造價領域，精準高效的圖紙測量是造價核算的核心環節。CAD快速看圖的連續測量功能，憑借其在不規則構件測量等場景的出色表現，成為造價人提升工作效率的重要工具。本文結合實際應用場景，解析該功能的核心價值與操作要點。
工程量輔助計算：告別繁瑣手工測量
在傳統造價工作中，手工分段測量不規則構件不僅耗時耗力，還易因人為誤差影響數據準確性。CAD快速看圖的連續測量功能，通過智能化操作解決了這一痛點。
1.不規則構件長度統計
對于弧形墻面、異形吊頂邊線等復雜線型，連續測量功能可一鍵完成多段線連續捕捉，自動累加總長度。
2.管線長度快速計算
給排水、暖通等專業的管線工程，常因轉折多、節點復雜導致測量繁瑣。連續測量功能可沿管線走向連續選取線段，自動生成全長數據。
3. 園林小徑測量
在園林工程的實際操作里，常常會碰到測量卵石小徑這類不規則鋪裝邊界長度的任務。傳統方式下，測量不規則形狀的邊界長度不僅繁瑣，而且極易出現誤差。然而，借助CAD快速看圖的連續測量功能，就能輕松且快速地完成這項工作。
下面就以測量園林小徑為例讓我們一起看看該功能如何操作吧！
? 單位校準：測量前通過【比例】功能，確認圖紙單位與實際單位一致

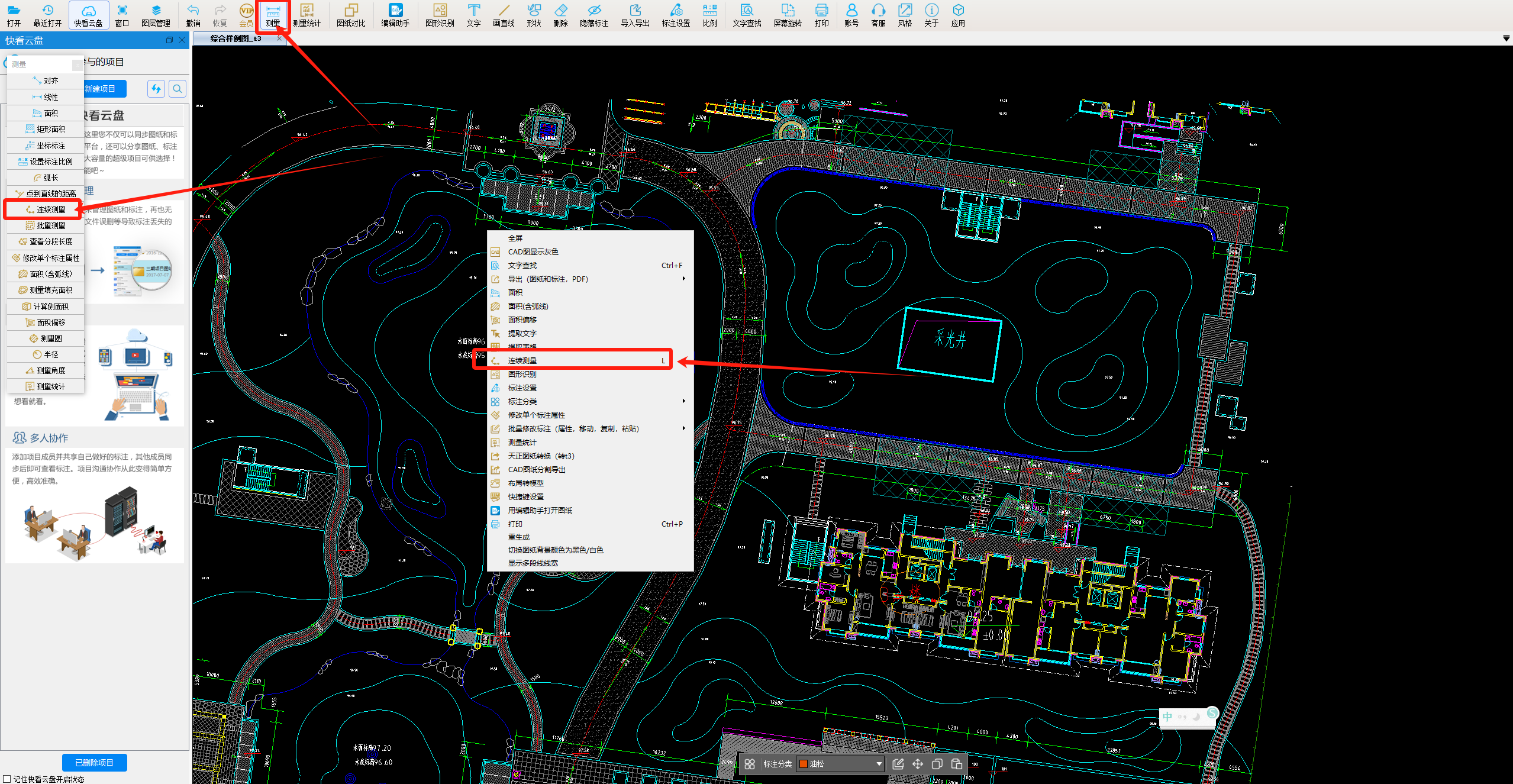

? 找到【連續測量】可以點擊①測量-連續測量或②右擊-連續測量

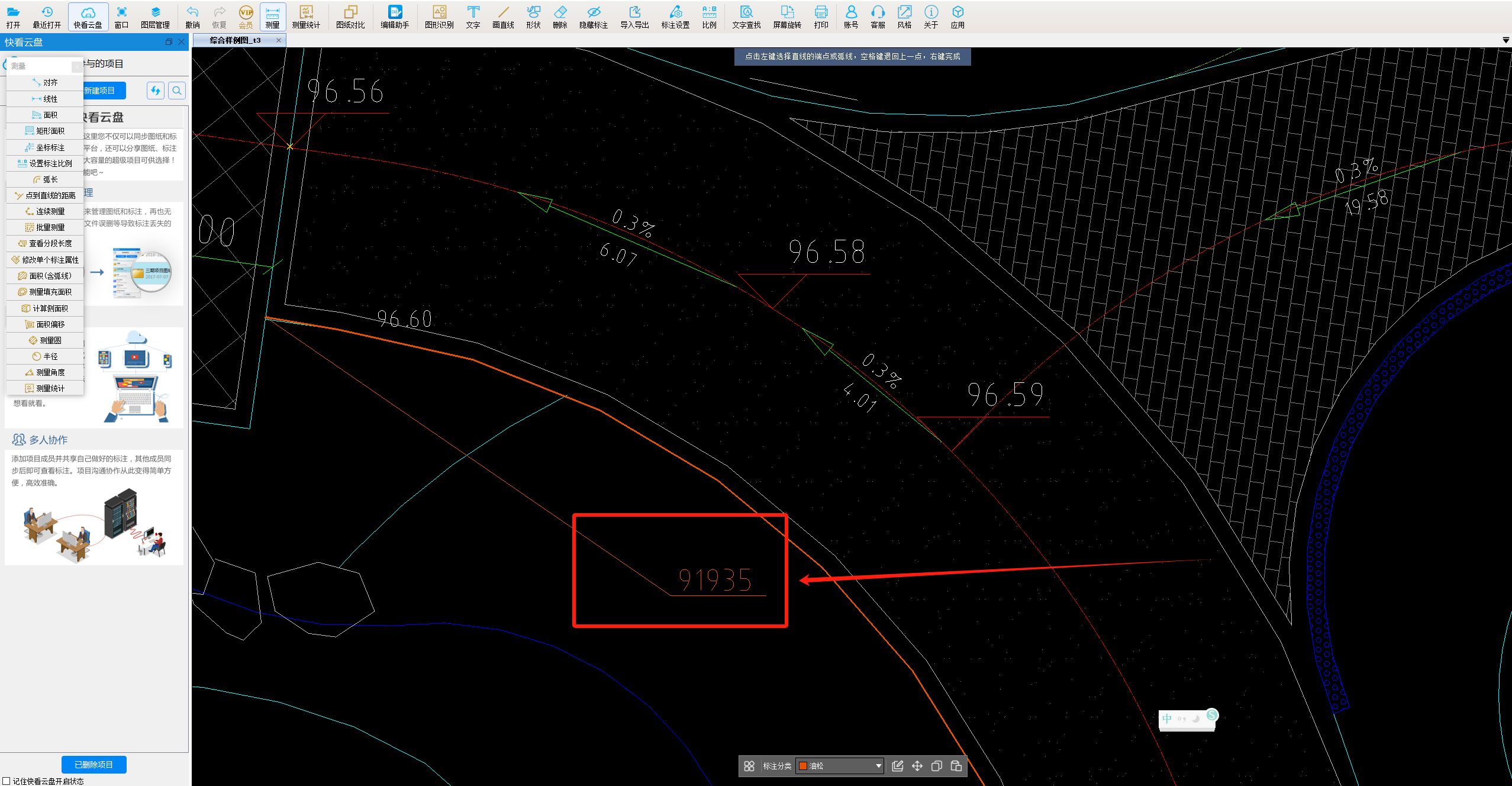

? 鼠標轉換為十字形可以捕捉直線端點，鼠標變?yōu)榛刈中伪硎厩€可以選取，左鍵依次點擊需要測量的直線
? 在連續測量過程中點擊空格按鈕，可以回退到上一捕捉點。測量完成，點擊右鍵點選結束，并點擊左鍵將標注置于合適的位置。
結語
CAD快速看圖的連續測量功能，簡化了工程測量流程，讓不規則構件計量、多專業協同校驗等難題迎刃而解。對于造價人而言，掌握這一工具不僅能顯著提升工作效率，更能通過精準的圖示數據支撐，降低項目實施風險。在數字化轉型的浪潮中，善用工具、規范操作，方能在工程造價計量領域?qū)崿F(xiàn)效率與精度的雙重突破。
