給水排水管道工程量計算涉及多個部分，本文主要介紹給水干管計算。給水管道按設計圖示管道中心線以長度計算，不扣除閥門、減壓器、疏水器、水表、伸縮器等管件、各種井類、方形補償器所占長度。
計算公式為：管長=水平長度+豎直長度。
以某住宅樓為例，計算生活給水系統干管的工程量，干管按照系統邏輯區分材質、規格、連接方式。

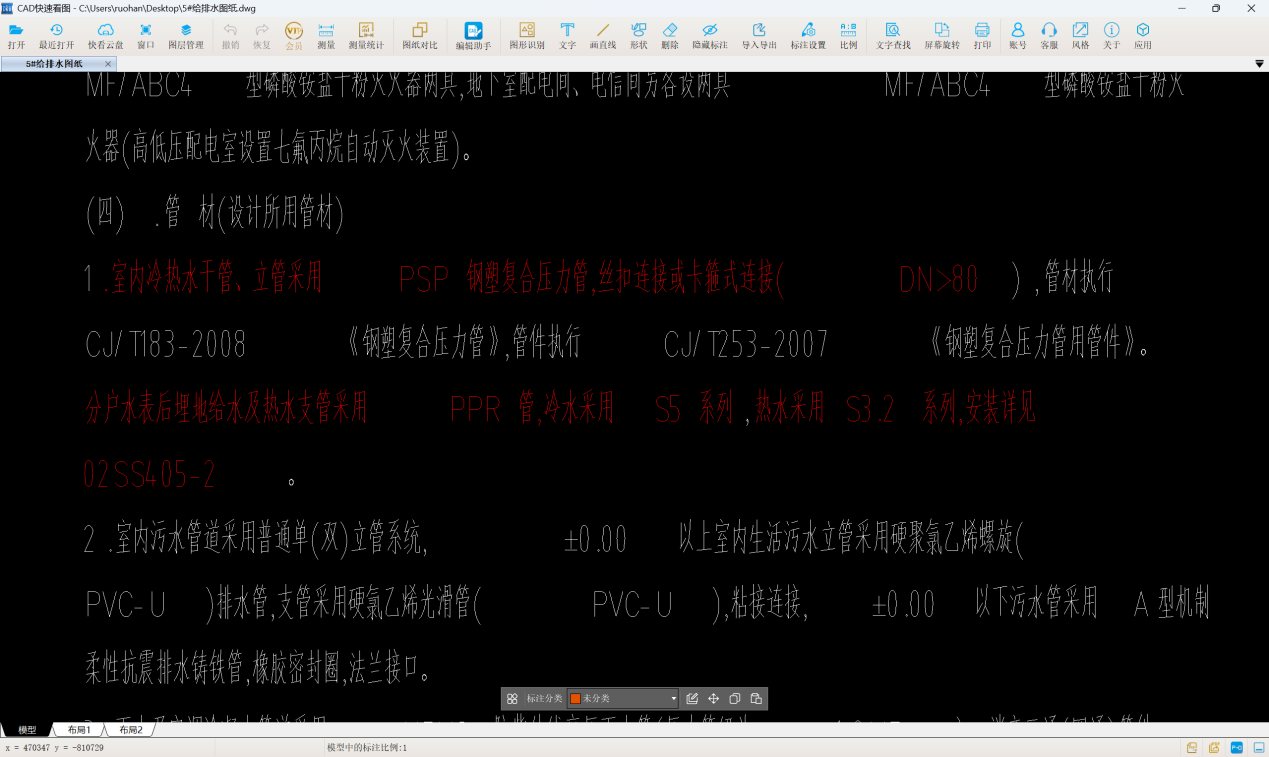

第一步，查看設計說明中關于管材的描述，確定給水干管的管道材質和連接方式，本例為PSP鋼塑復合壓力管，絲扣連接或卡箍式連接（DN>80）。

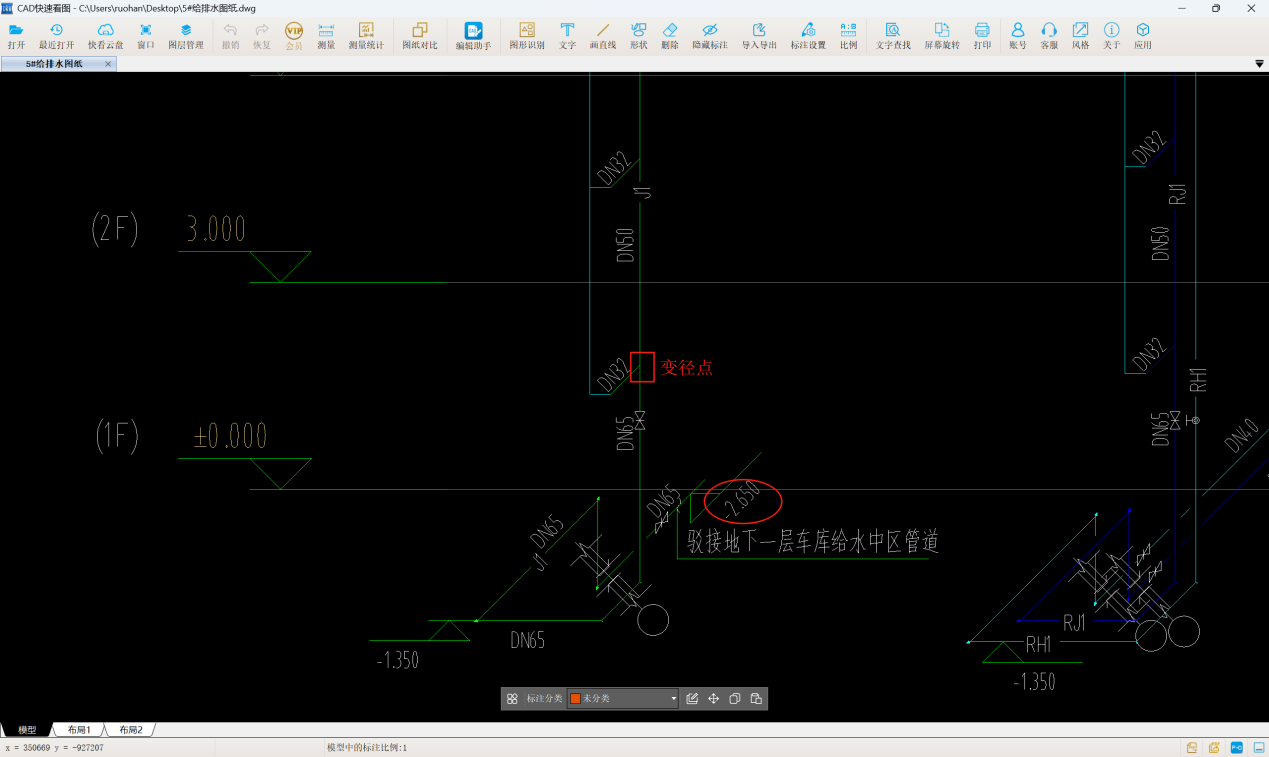

第二步，查看系統圖，確定給水干管規格、入戶標高及立管變徑點，本例給水中區干管規格按水流流向分別為DN65、DN50、DN40、DN32、DN25，入戶標高為-2.650m，三通處為變徑點。

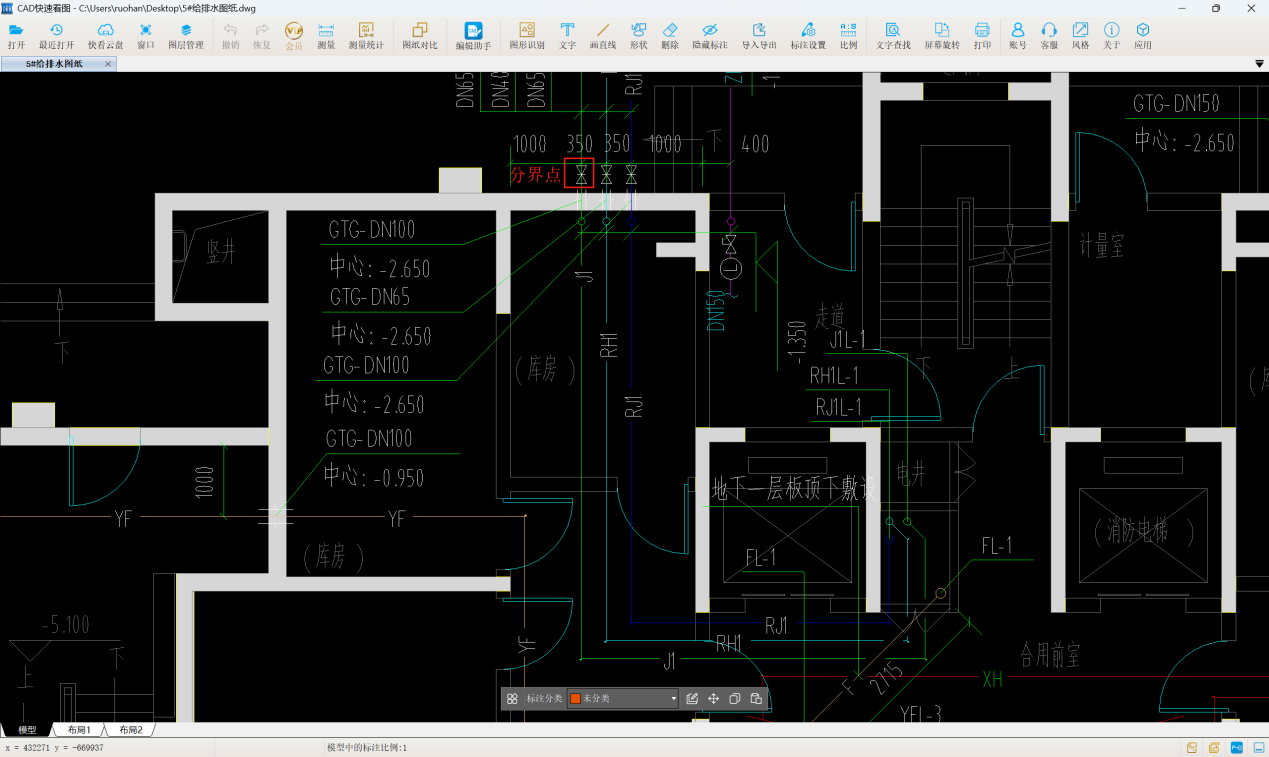

第三步，查看地下一層給水管道平面圖，確定管道室內外分界點、平面位置及走向。本例有閥門，所以以閥門為界，DN65給水干管入戶后由北向南，向東，再向北與立管相連。
準備工作做好后，按照水流走向，分別按管道規格列項計算。

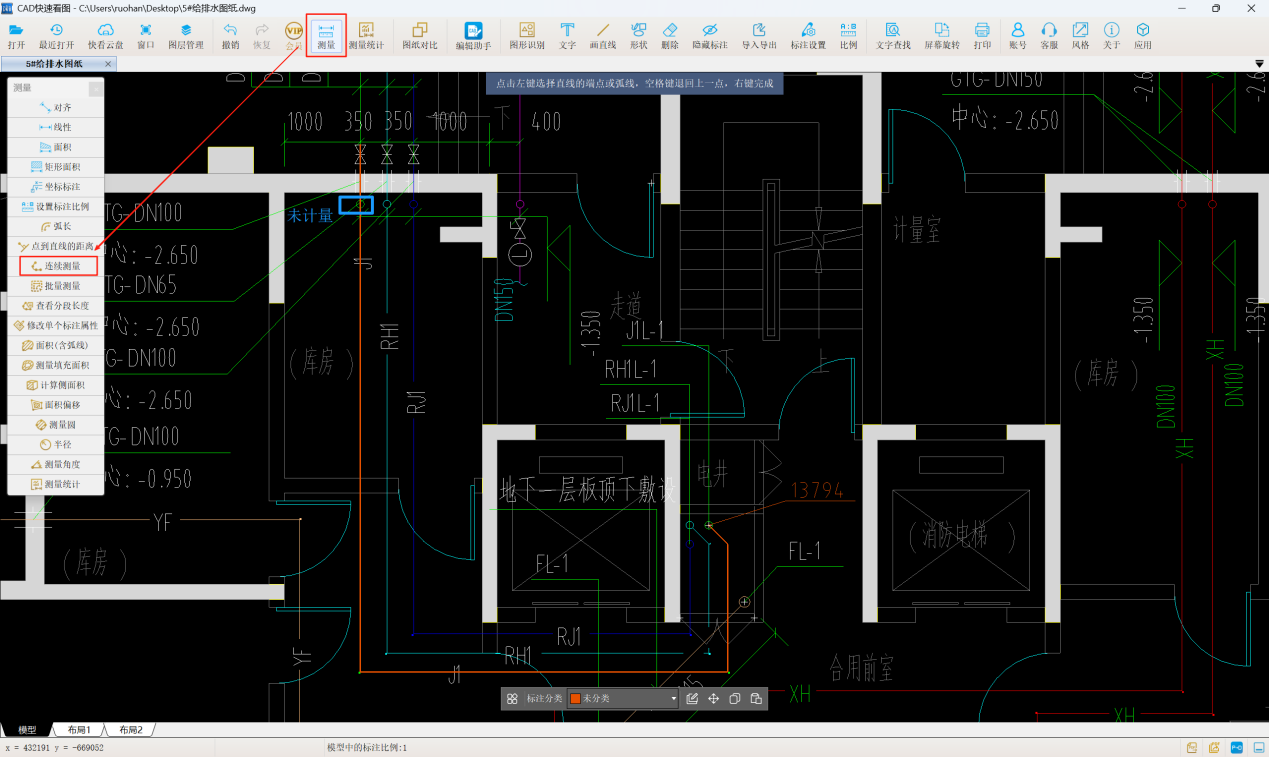

在CAD快速看圖軟件中，選擇【測量】-【連續測量】功能，依次點擊閥門、管道轉折點、立管中心，鼠標右鍵確認，得到水平管長為13794mm。注意：有一豎向管道長度未計算，它的長度為標高相減，-1.35-（-2.65）=1.3m。
通過系統圖得知前12層橫向支管離地高度為1800mm，則得到DN65管長為13.794+1.3+1.8-（-1.35）=18.244m
DN50管長利用標高相減可得30+1.8-1.8=30m
DN40管長為39+0.75-（30+1.8）=7.95m
DN32管長為42+0.75-（39+0.75）=3m
DN25管長為2.3-0.75=1.55m
綜上，給水排水管道-給水干管的工程量就輕松計算完成了，是不是很簡單呢？
