來源：BIM巴別塔
Family Editor Interface是一款Revit免費插件，是由@ArchilizerLtd制作的開源項目。該插件在族編輯環境中提供通過滑塊或數據修改的操作方式對族參數進行編輯。在編輯界面中，受族參數控制的族文件外形能夠實施動態反饋。
01插件安裝
用戶可訪問Autodesk Application Store官方網站下載插件安裝文件“ArchilizerFamilyEditorInterface.msi”,完成下載后雙擊文件默認安裝即可，插件最新版本更新至2.0.2，已支持Revit 2023版本。
02操作界面
安裝完成后，在Revit菜單中選擇Archilizer選項卡
選項卡中Family Editor Interface為插件主界面啟動按鈕，右側三個功能按鈕分別為：
①同步族參數
②將當前族文件的參數導入嵌套族中
③將嵌套族文件的參數導入當前族文件
點擊主功能按鈕啟動族參數控制界面，族參數分三類顯示：
①值參數
②內建參數
③是/否參數

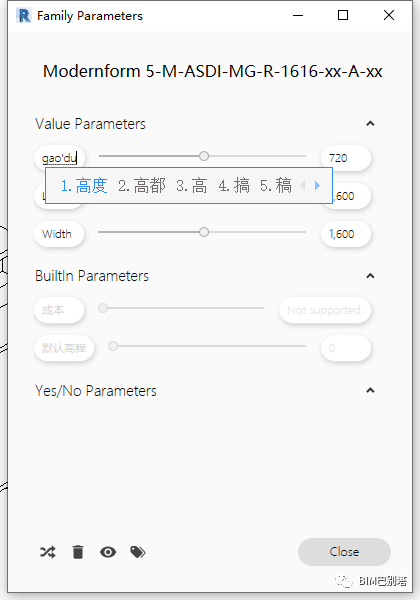

在窗口中，可通過移動滑塊或編輯參數值對參數進行修改，也可直接修改參數名稱。修改結果可在模型中實時顯示反饋。
窗口下方有四個功能按鈕，依次為：隨機生成參數值、刪除所有未使用參數、顯示/隱藏不可編輯參數、顯示標簽。

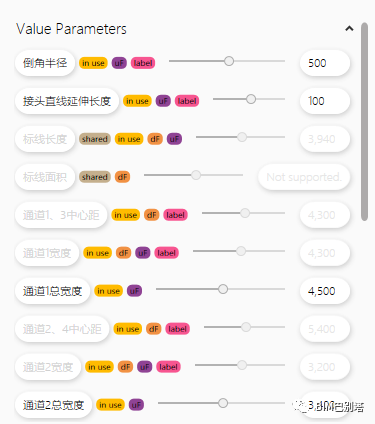

其中，點擊“顯示標簽”按鈕將切換顯示/隱藏各參數的標簽，包括共享參數、參數使用狀態、被公式控制等。
該插件的主要功能針對長度尺寸參數的編輯修改，在進行族嵌套時可以便捷的傳遞參數，避免嵌套族新建參數的重復工作。
