1. 模型后期處理
1. 為風管、水管添加保溫層

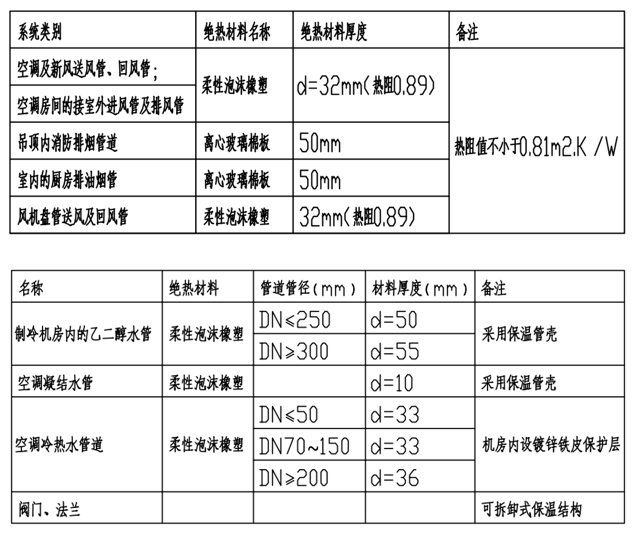

查看保溫層的材料和厚度
2. 為風管添加保溫層
n 選擇風管風道

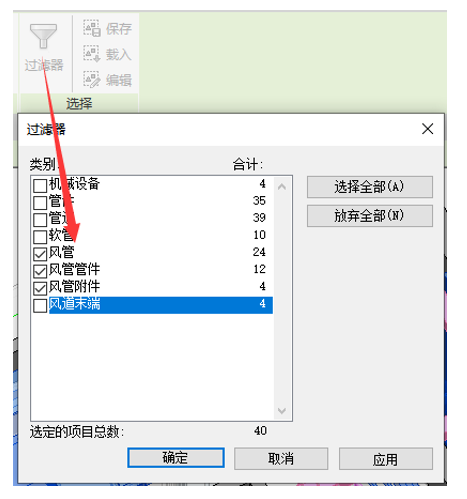

按【Tab鍵】選擇風管，通過過濾器篩選出風管、風管附件、風管管件

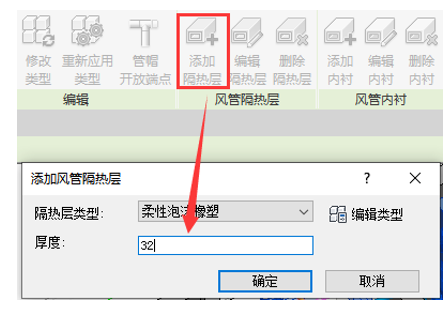

n 添加隔熱層
修改隔熱類型和厚度
如果你做的項目中的隔熱類型這邊沒有，可以點擊【編輯類型】，去復制添加
n 為排風管添加隔熱層
操作方法和上面一樣
3. 為水管添加保溫層
n 選擇水管

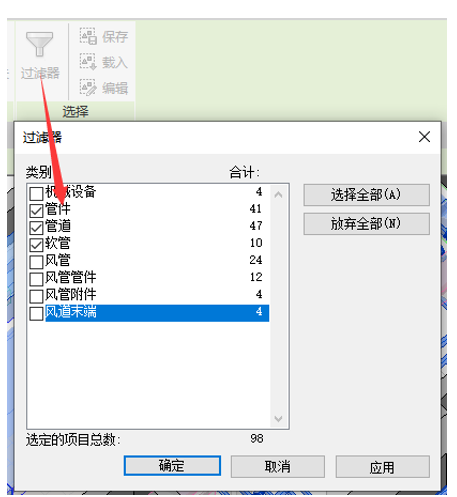

按【Tab鍵】選擇水管，通過過濾器篩選出水管、管件和軟管

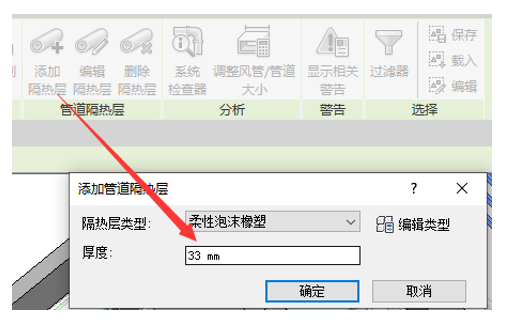

n 添加隔熱層

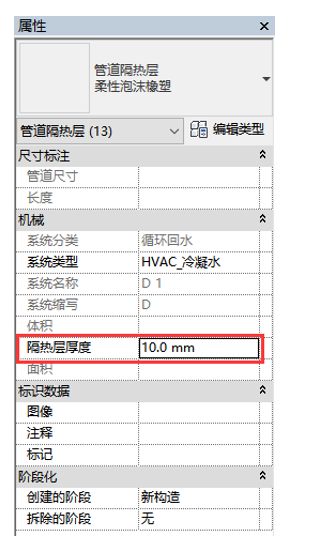

n 修改冷凝水管保溫層
選中冷凝水管，點擊編輯隔熱層，然后在屬性面板中修改厚度

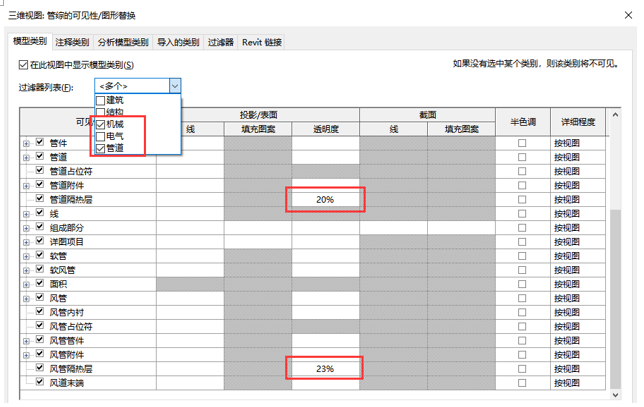

4. 設置隔熱層透明度
【vv】打開可見性，講管道和機械分類選上

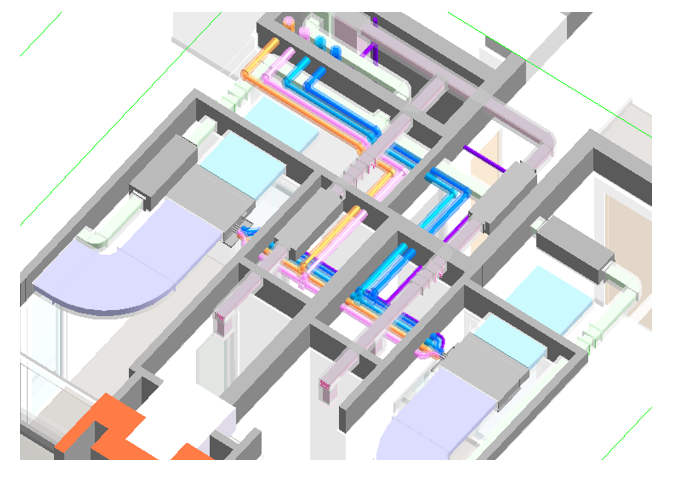

修改管道隔熱層和風管隔熱層的透明度，這樣模型便于觀察
2. 為土建模型預留孔洞
