3. 繪制冷凝水管

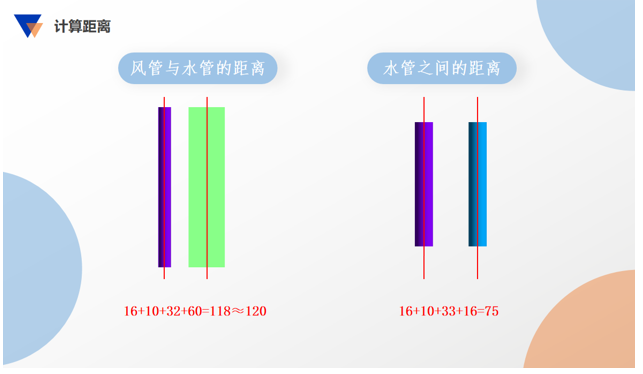

1. 分析距離

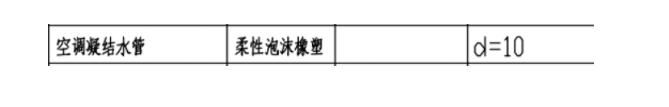

n 查看保溫層
2. 平面定位

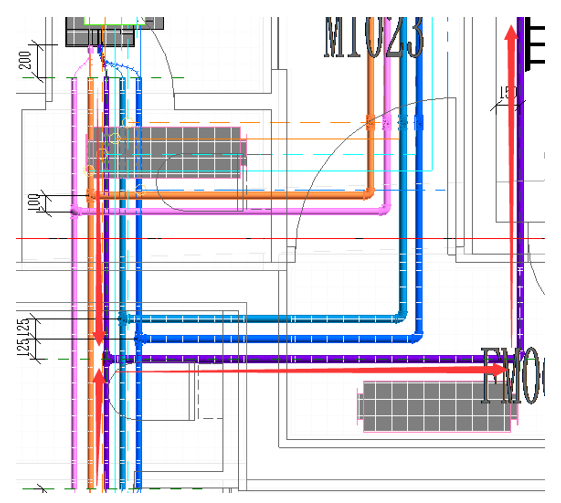

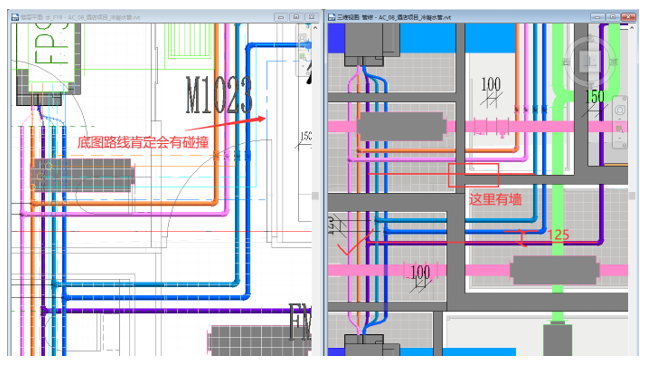

n 分析冷凝水管的走向

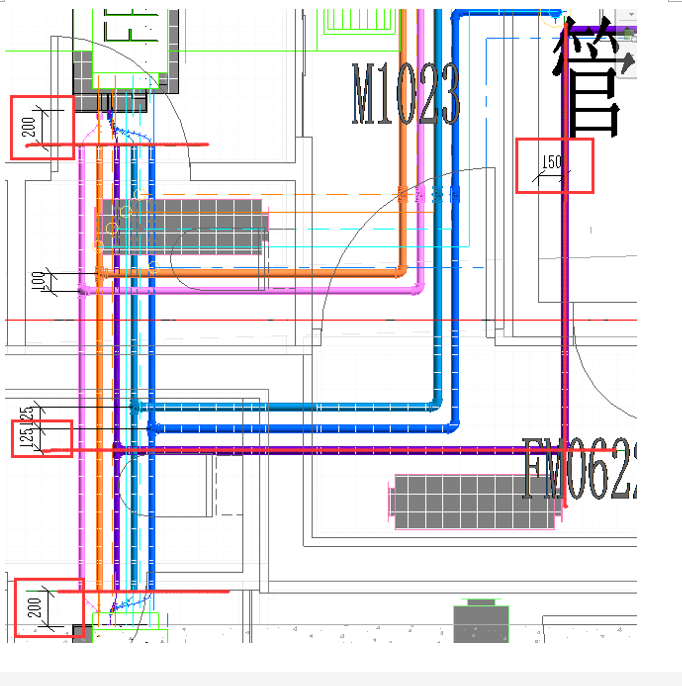

n 在平面視圖中繪制參照平面(RP)
3. 繪制冷凝水管

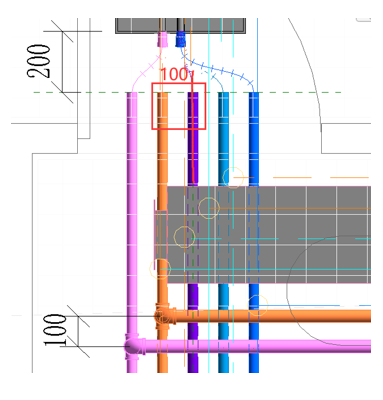

n 繪制立管
和其他管道的立管繪制方法一樣,貼著墻了,稍微移動一下

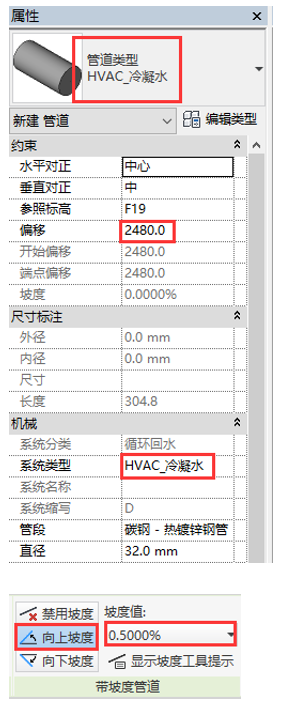

n 查看坡度

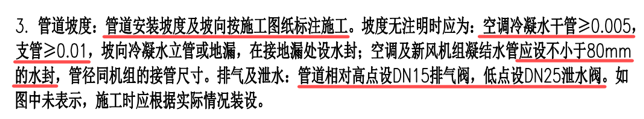

坡度分析:0.5%和1%分別是哪兩根管
n 繪制水平管道
n 布置三通
因為有坡度,所以三通不會自動布置
n 通過三通繪制剩余的管道
n 繪制軟管

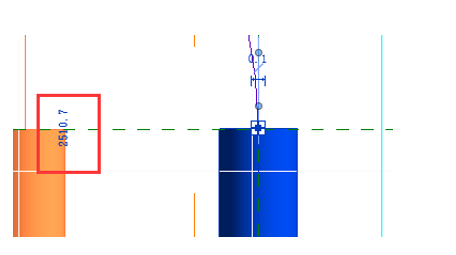

查看末端高程:
繪制軟管,連接冷凝水管和風機盤管出口
4. 調整管道
n 冷熱水供回水高度
此處高度不夠,將供回水管道偏移值調至2600
n 和風管的間距
正好相差120
