1. 暖通水系統模型
1. 繪制冷熱供回水管

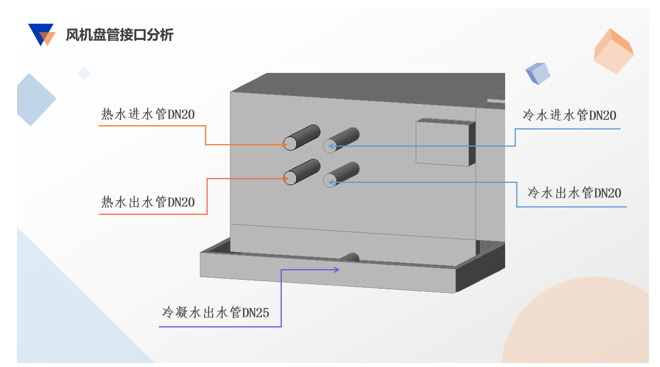

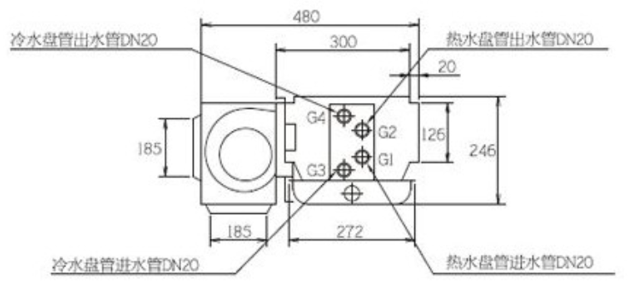

分析風機盤管的接口
兩個是熱水，兩個是冷水（四管制風機盤管的特點），一個是冷凝水
n 冷凝水
冷凝水也就是空調的排水，接水盤連接到冷凝水管上，接水盤上的水通過冷凝水管排出
n 冷熱水供回水
管道的接口以及管徑都標注在上面

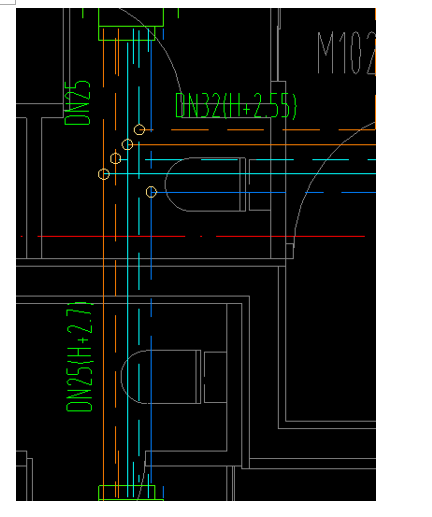

2. 分析圖紙
n 管徑

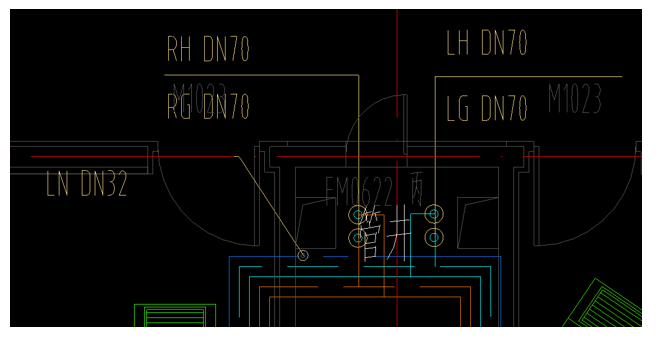

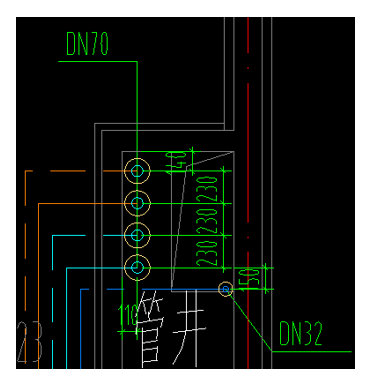

豎向管徑：DN70、DN32
橫向管徑：DN32、DN25

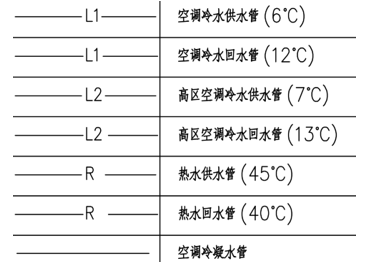

n 管道圖例
n 管材
3. 布管系統配置
n 新建管段

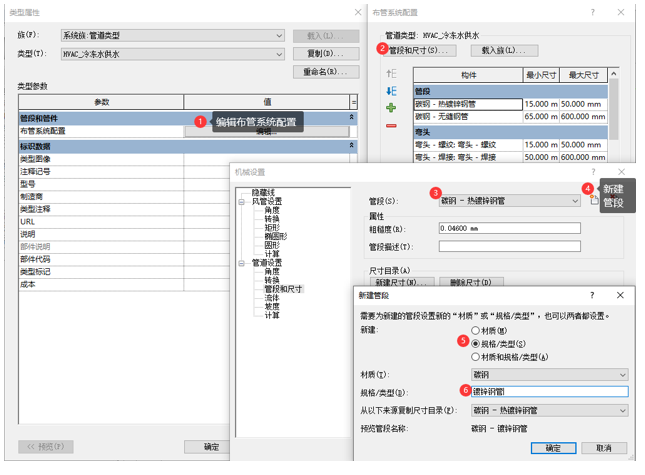

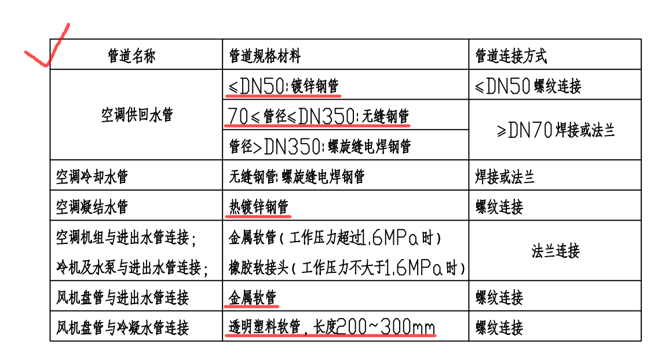

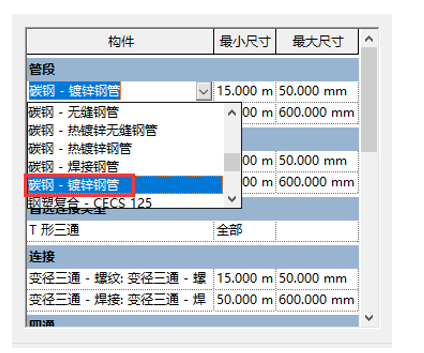

在對應的布管系統配置中找到【鍍鋅鋼管】，確定尺寸
4. 繪制冷熱供回水管道
n 繪制軟管

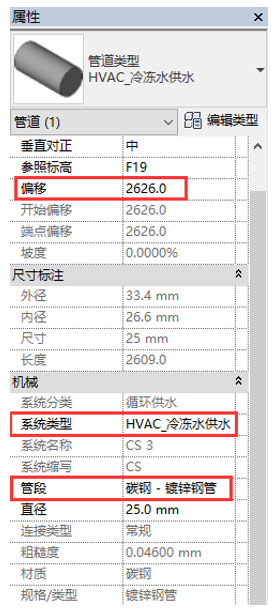

選擇系統類型（先繪制下面的回水）

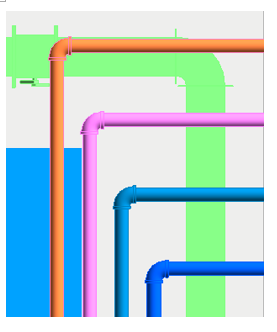

n 繪制冷凍水回水管

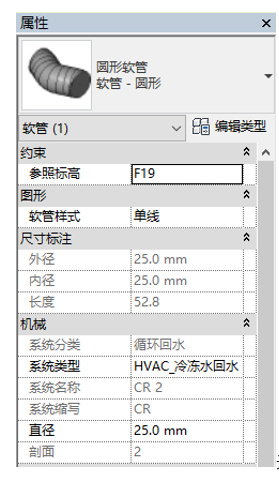

快捷鍵PI，定義好直徑、系統類型之后，直接連接軟管繪制
2. 調整水系統管道
1. 高度、距離分析

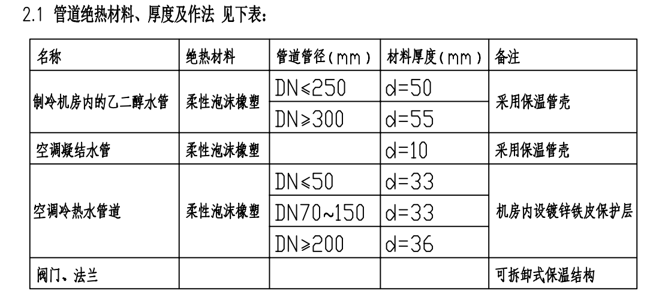

n 查看保溫層

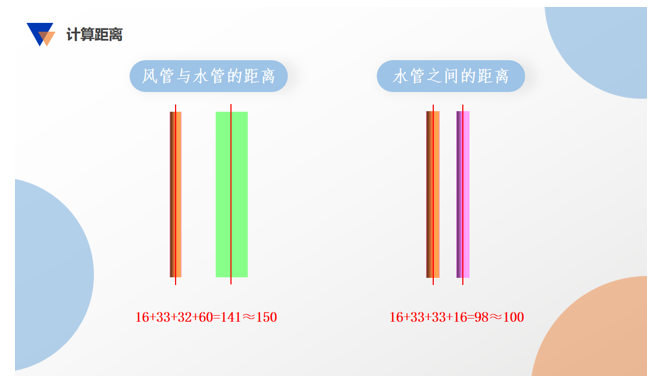

n 計算距離
2. 調整正確的角度

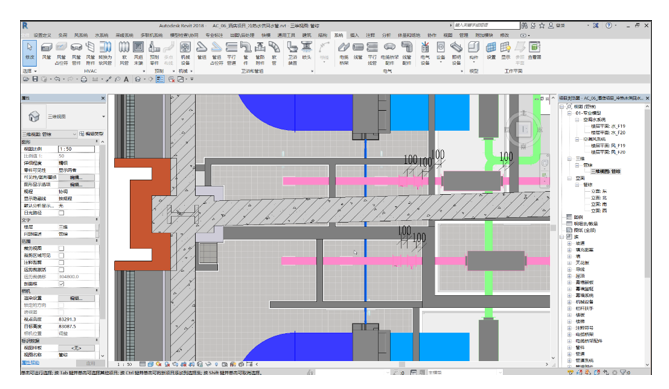

n 視圖樣板

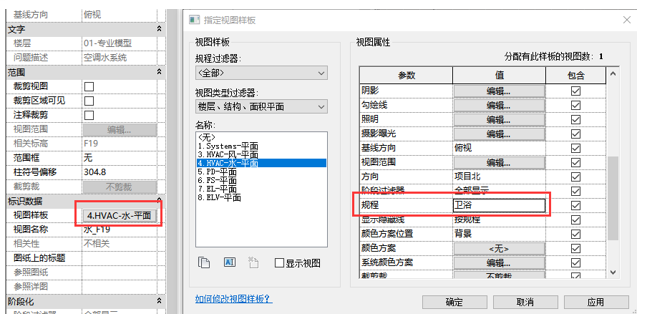

規程改成衛浴，這樣管道顯示得比較完全
n 平鋪視圖
快捷鍵WT
3. 調整管道位置
n 調整消聲器位置
水管大部分往這兩個地方經過，消聲器會擋住，所以要移動一下消聲器

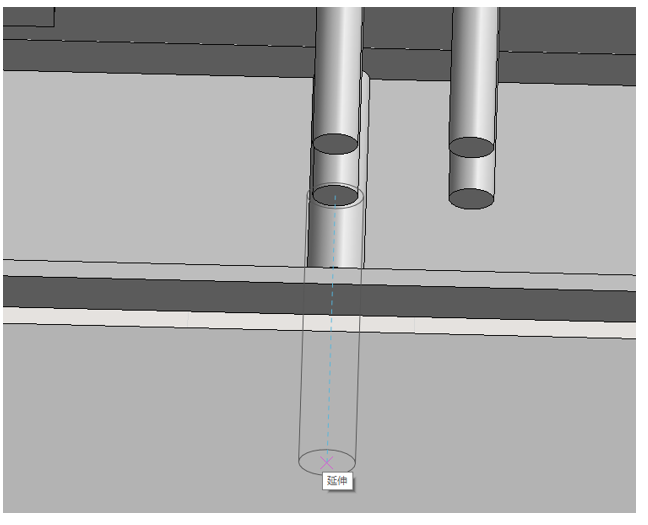

n 移動水管位置

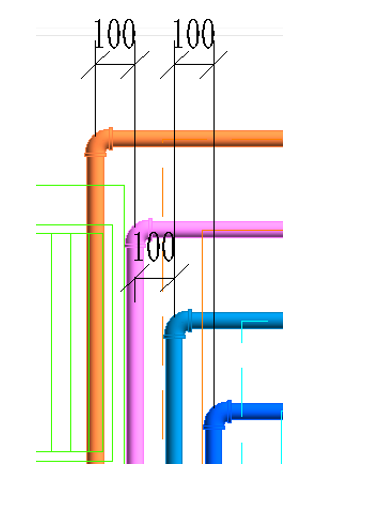

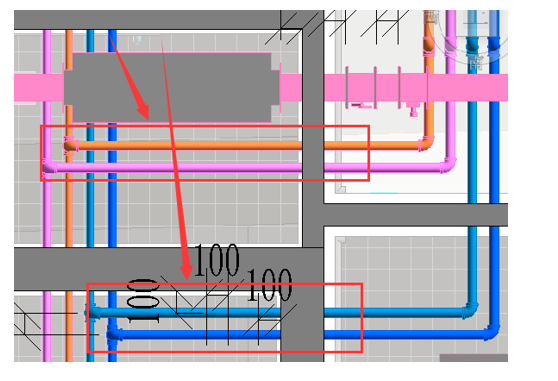

n 調整四根管的間距
為了墻體更好開洞，將四根管的高度統一調到底下接口的標高處，也就是2572的位置
n 查看碰撞位置
-
刪除和幾個三通，方便管道標高的調整

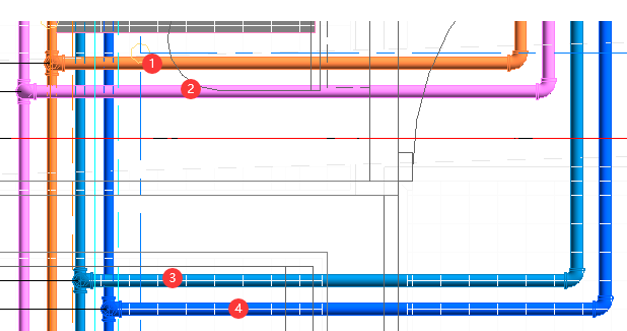

n 調整這4根管的高度
2572+100=2672≈2700
連接三通

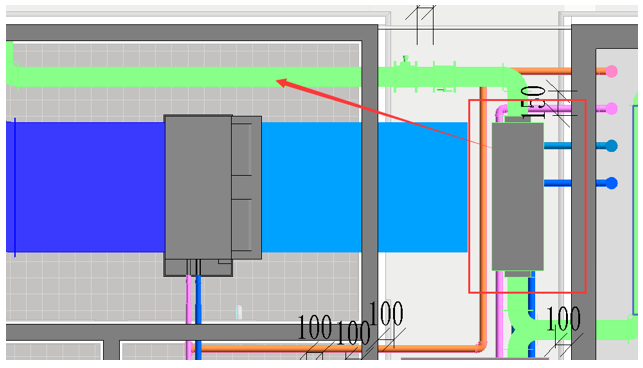

n 與風管相交
風管2850、水管2700，正好相差150
將這幾段管往上調，偏移值改成2800

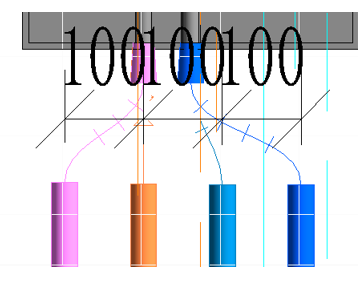

接著調整管道的位置，相距100
