文章來源：BIM情報局
“在做項目中我們經常會遇見做欄桿扶手的問題，可以是你知道欄桿材質怎么編輯嗎？”
首先，在Revit中，欄桿扶手分為豎向欄桿和水平扶欄。
欄桿的每一個構件都是一個單獨的族文件，我們想要修改欄桿扶手就需要找到相應的族文件進行編輯，賦予材質。
接下來我們就一起來操作一下吧！
1、欄桿的材質設置
在【欄桿扶手】-【編輯類型】-【欄桿位置】中，可以打開【編輯欄桿位置】對話框。但是在這個對話框中，我們找不到編輯欄桿的選項。所以我們在這里是無法對欄桿進行編輯的，在出現的對話框中我們能發現我們所使用的欄桿族是“圓形：25”的類型（小編在這里使用的revit默認欄桿，不同的欄桿類型在這里顯示的族類類型是不同的，如下圖所示）。
接下來我們就要對欄桿材質進行編輯了，各位請睜大雙眼！

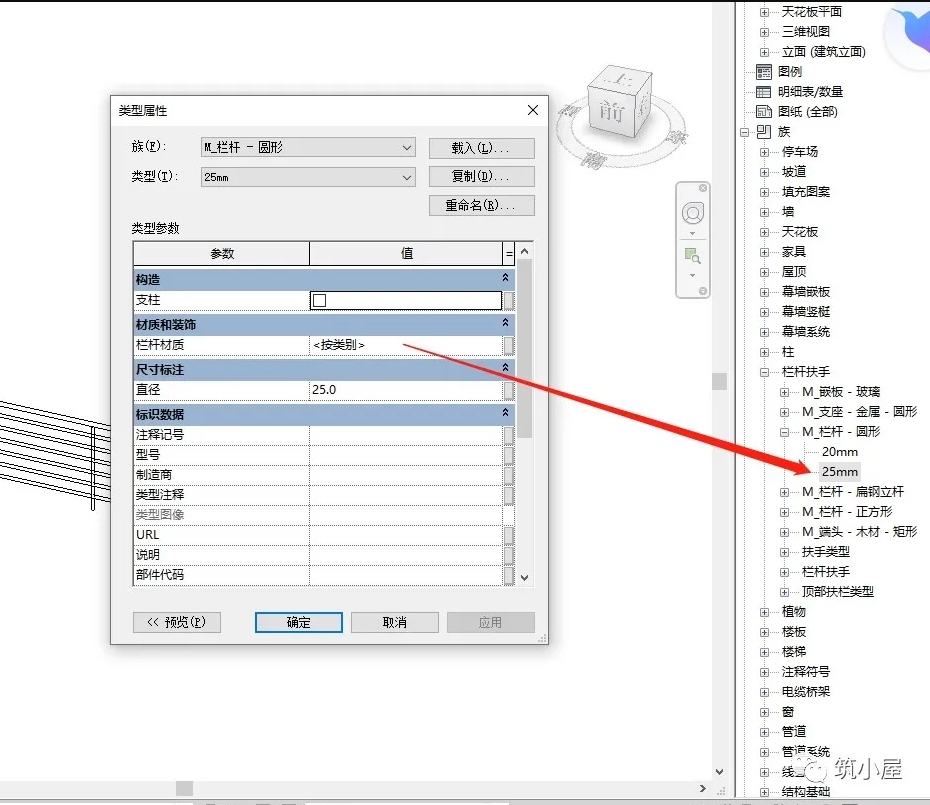

欄桿的材質的設置需要在【項目瀏覽器】-【族】中找到相應的欄桿族，剛才我們所看到我們的欄桿族中所選用的是“圓形：25”的類型，所以我們在這里選擇“圓形：25”的類型，雙擊進入類型屬性就會出現其各項信息，我們就能對欄桿進行編輯了（如下圖）。
2、扶欄的材質設置
01)扶欄(除頂部扶欄外)

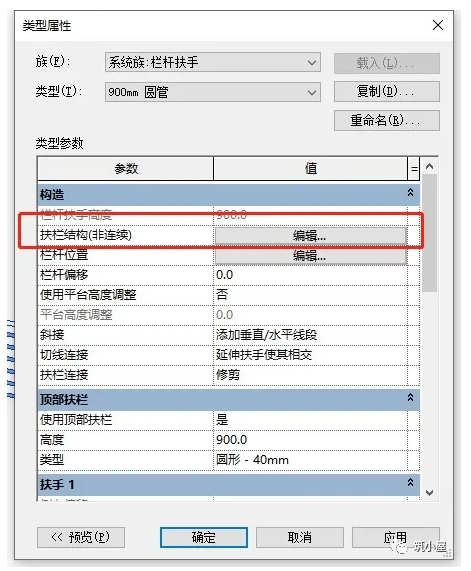

要修改扶欄的材質屬性，首先我們需要選擇欄桿，點擊【編輯類型】-點擊扶欄結構后的【編輯】（如下圖）

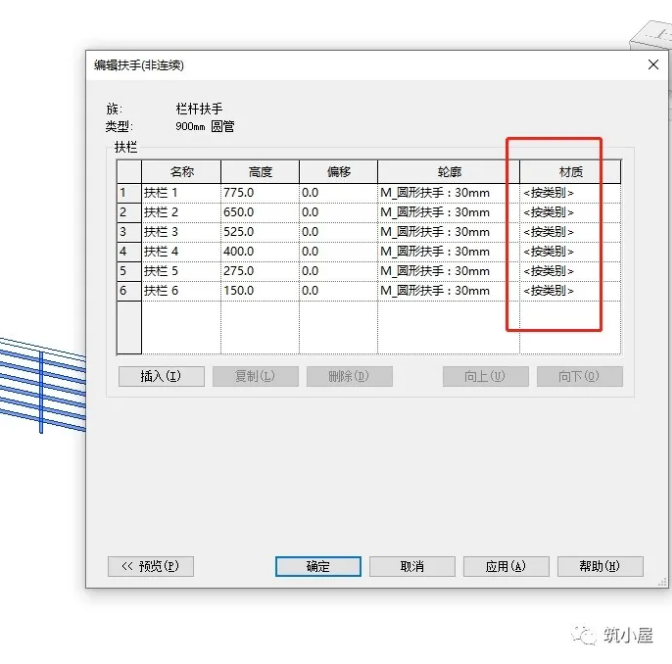

點擊以后我們進入編輯扶手界面，在每一個扶欄后我們都可以對其材質進行單獨的編輯（如下圖）。
02)頂部扶欄

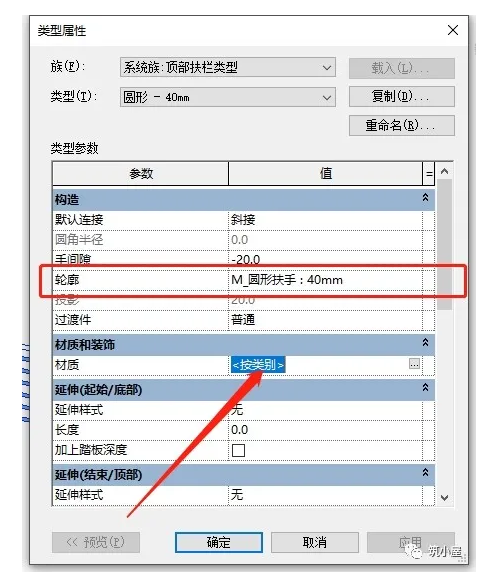

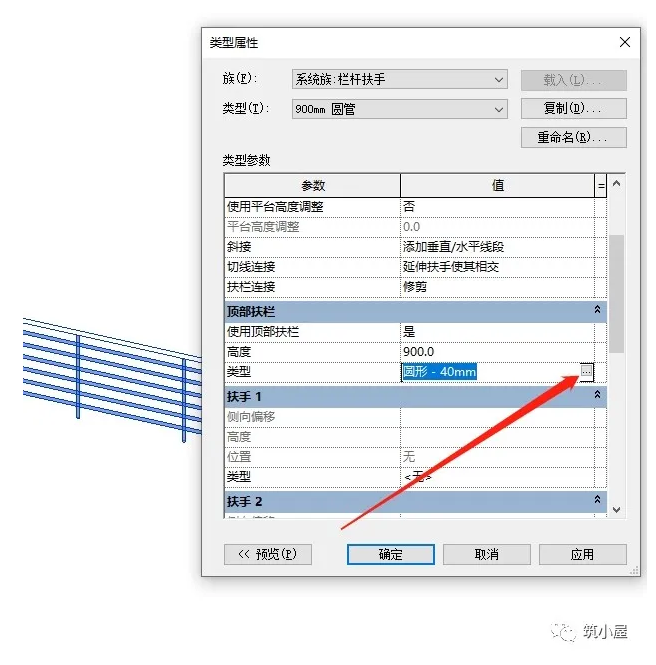

頂部扶欄的材質添加與其余扶欄不同，而Revit版本不一樣的話，也有差別。如果是Revit2018以上版本，可以直接在欄桿扶手的類型屬性中，【頂部扶欄】里單擊【類型】后面的【…】打開頂部扶欄的類型屬性對話框，找到其材質屬性去添加（如下圖）。
而Revit2016的話，在這里是沒辦法直接打開頂部扶欄的類型屬性對話框的。
