在revit模型中，可查看模型中各個位置的構件，但到后期階段的時候，內部的模型往往被高階段的構件、墻體或其他的遮檔，無法看到內部的構件。這時可以使用Revit中的可見性圖形替換功能，將低階層的構件、不重要的信息隱藏、透明化，直接顯示需要查看的模型。
Revit可見性/圖形替換作用
另外，Revit可見性/圖形替換也可以用于創建特定用途的視圖，如：
◆家具布局——在照明天花板平面上顯示半色調家具
◆噴涂布局——在半色調天花板平面上突出顯示噴涂
◆家具平面——在半色調樓層平面上顯示家具及關聯符號，包括房間名稱和編號
◆設備平面——類似于標準廚房布局
◆防火平面——在半色調樓層平面上顯示一小時、兩小時及其他防火等級的防火墻，以便區別防火等級。
◆修復工作——顯示一棟建筑中要對其考察歷史修復工作的現有材質的時期?？煞謩e以寬線1、寬線2、寬線3顯示。
Revit可見性圖形替換功能如此好用，趕快來學習一下吧。以下是操作及示例。
1、點擊屬性欄目中的“可見性/圖形替換”
在revit中選擇“修改”——可見性/圖形替換——編輯——過濾器列表——全部顯示中選擇一類。

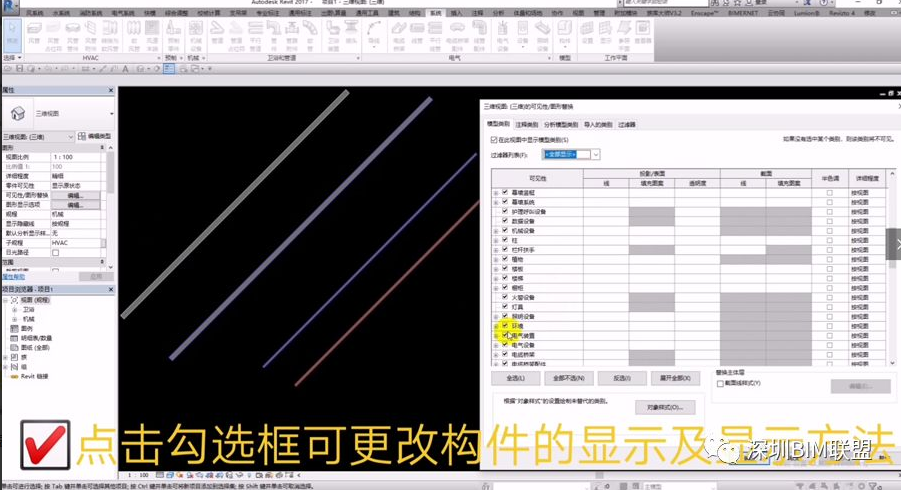

2、點擊勾選框可更改構件的顯示及顯示方法
在“在此視圖中顯示分析模型類別”前打勾。以“電纜橋架”為例，控制他的顯示。

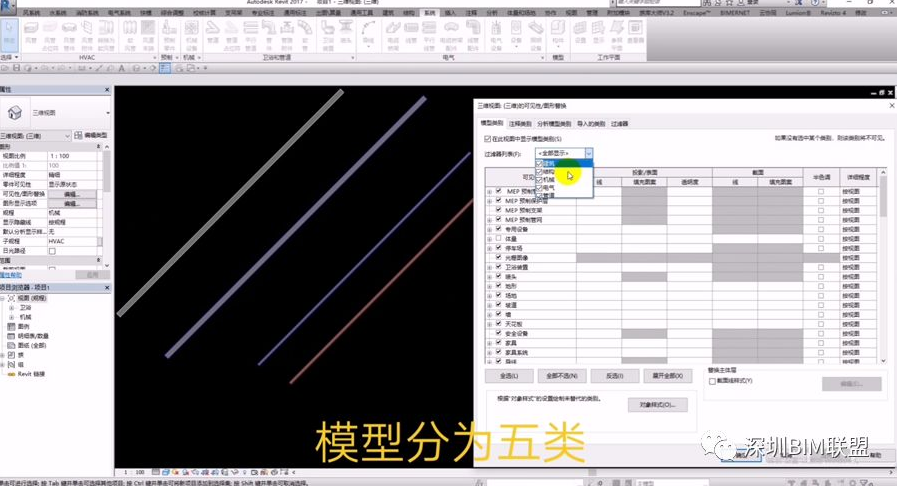

1）過濾器列表有5類模型，建筑、結構、機械、電氣、管道，在列表中選擇“電氣”，點擊電纜橋架，控制他的顯示。
2）點擊“注釋類別”，此為模型附加的尺寸信息
3）點擊對象樣式，可更改類別的顏色與圖案等。注釋類別——注釋對象——MEP預制保護層標記——更改顏色。
4）分析模型類別為結構方面，一般不顯示。
3、點擊導入的類別，控制顯示可以方便查看模型

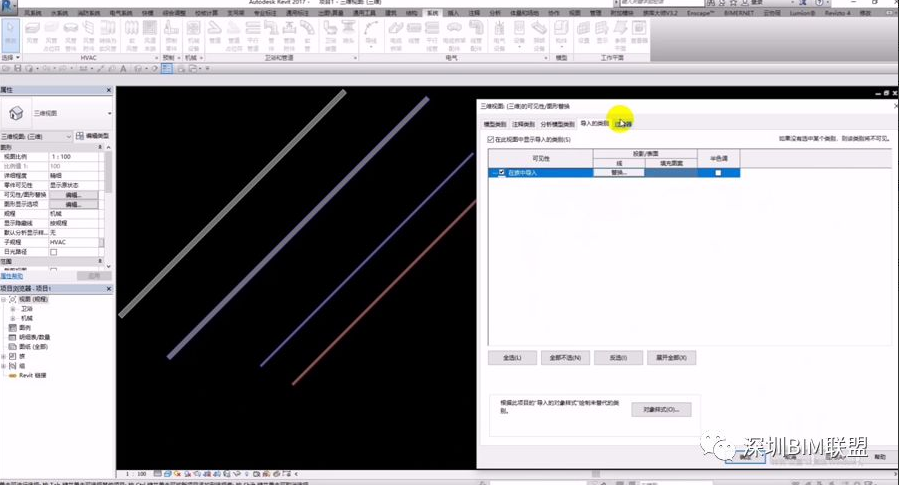

導入的類別——勾選在族中導入。點擊導入的類別，此為繪制模型中導入的圖紙，控制顯示可以方便查看模型。
4、點擊過濾器，此為后期視圖模型精確顯示做貢獻

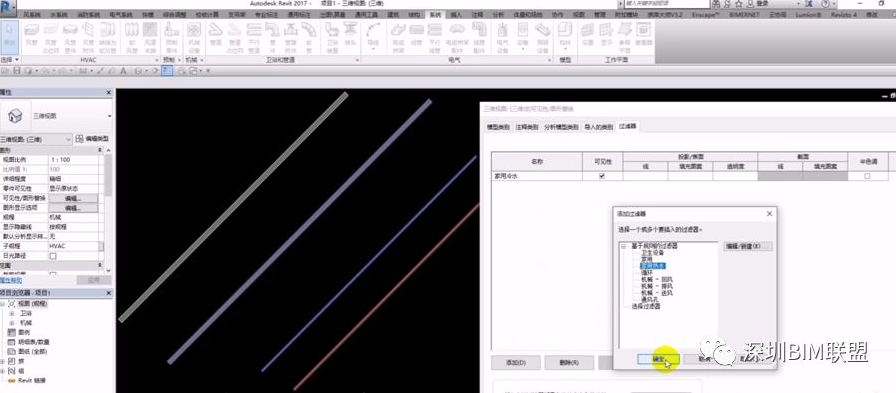

例如：點擊添加家用熱水，確定后控制他的可見性。
操作步驟：過濾器——添加——基于規則的過濾器——家用熱水——確定——勾選可見性——應用，可通過勾選或去掉勾選來控制他的可見性。
以上是revit可見性/圖形替換功能的操作指導，你學會了嗎？
