Revit畫螺母
看好多小伙伴在為畫螺絲、螺母的類似問題發愁，所以我就來為大家舉例演示一下如何畫螺母，供大家學習交流！

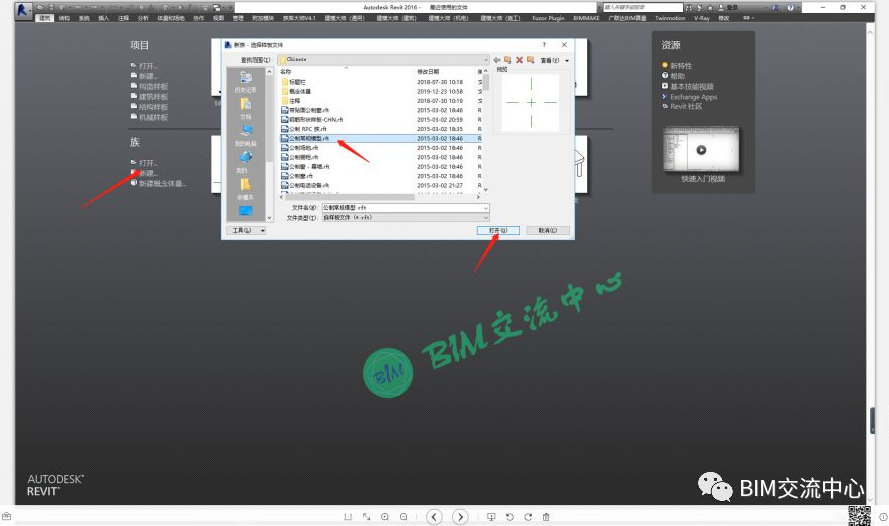

1、打開Revit，新建族，選擇“公制常規模型”打開

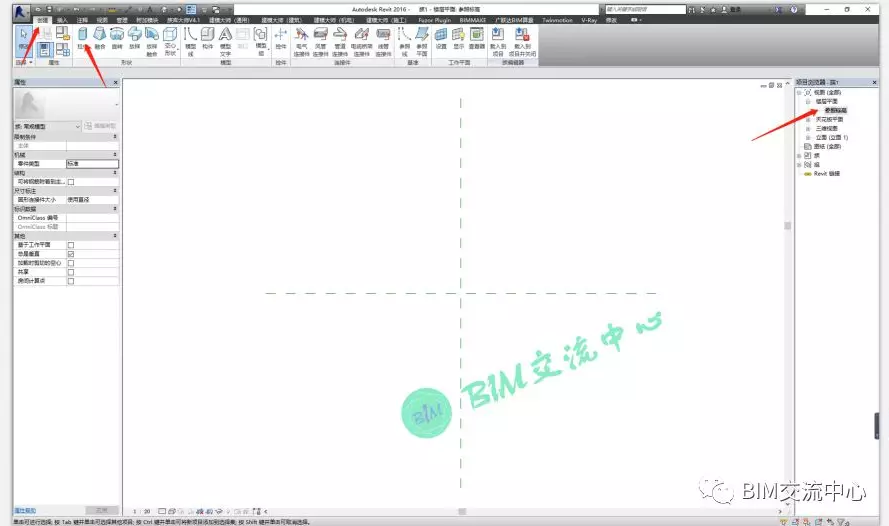

2、在樓層平面，參照標高平面，點擊創建，選擇拉伸命令

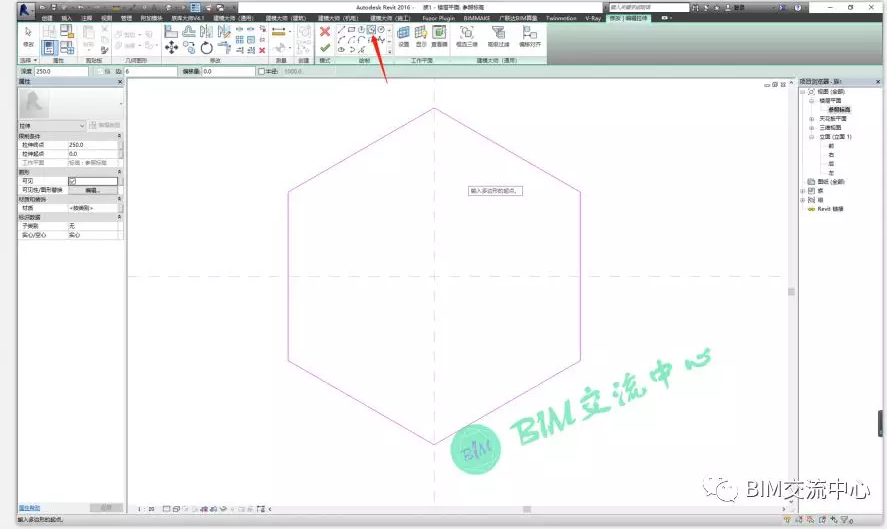

3、點擊選擇多邊形工具，創建一個多邊形，點擊確定

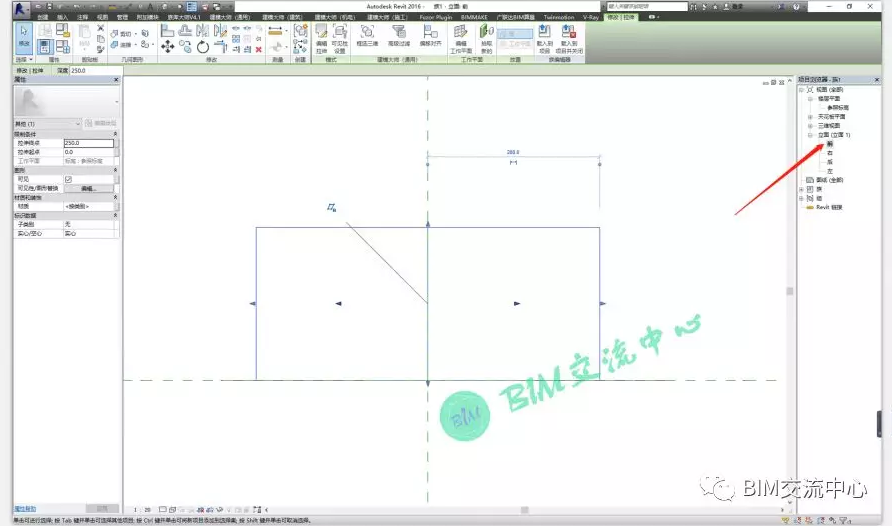

4、然后打開立面前視圖

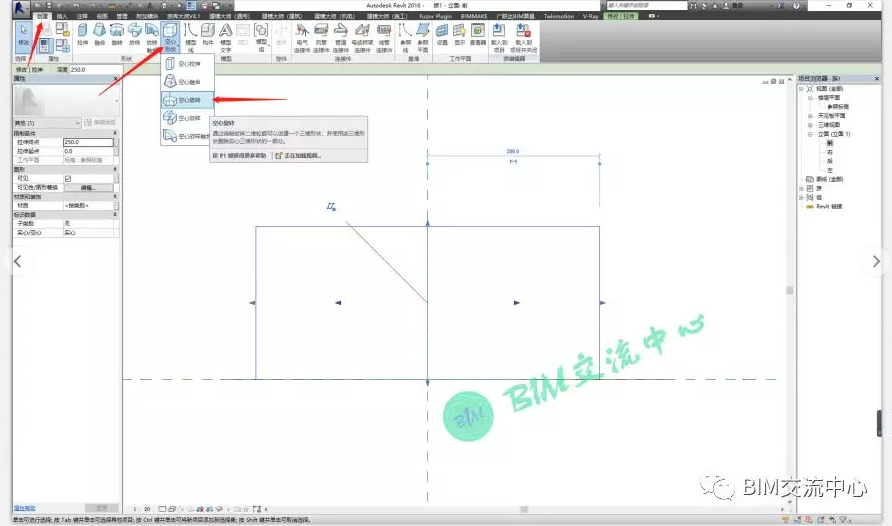

5、點擊創建，選擇空心形狀，空心旋轉命令

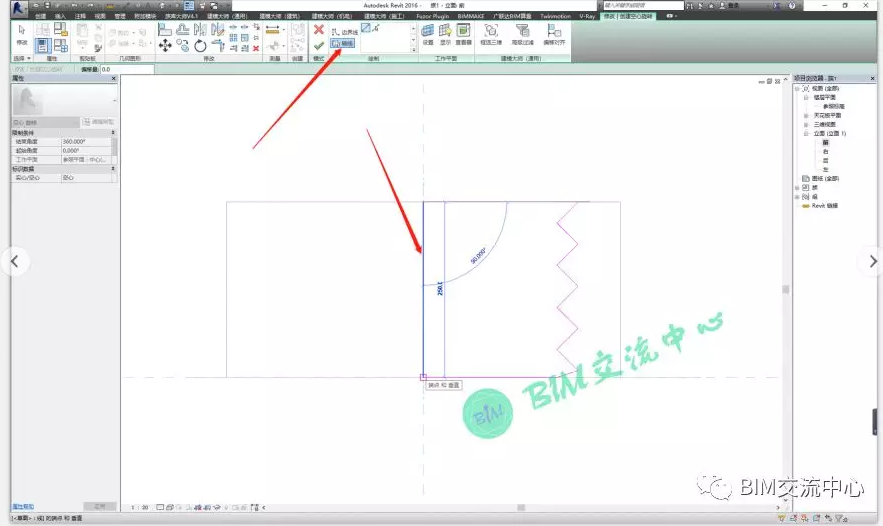

6、點擊邊界線，創建螺紋邊界線形狀

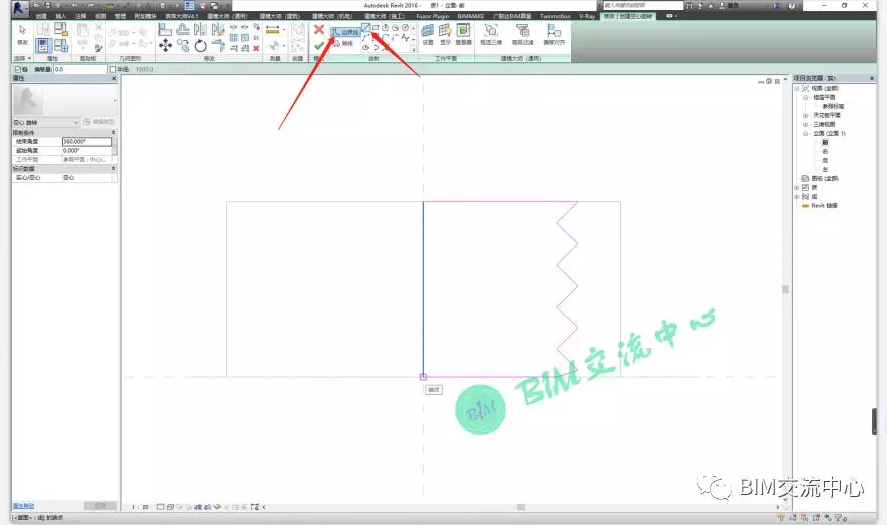

7、點擊軸線，選擇繪制中心軸

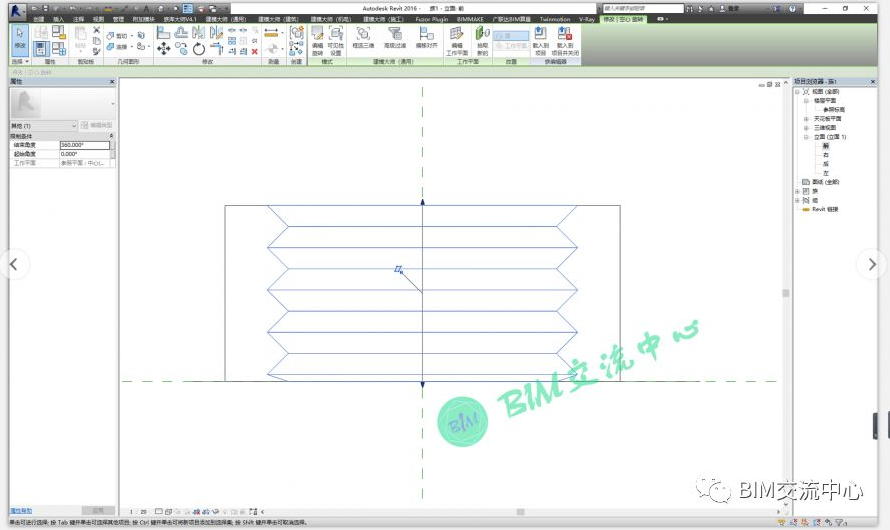

8、點擊確定，繪制完成

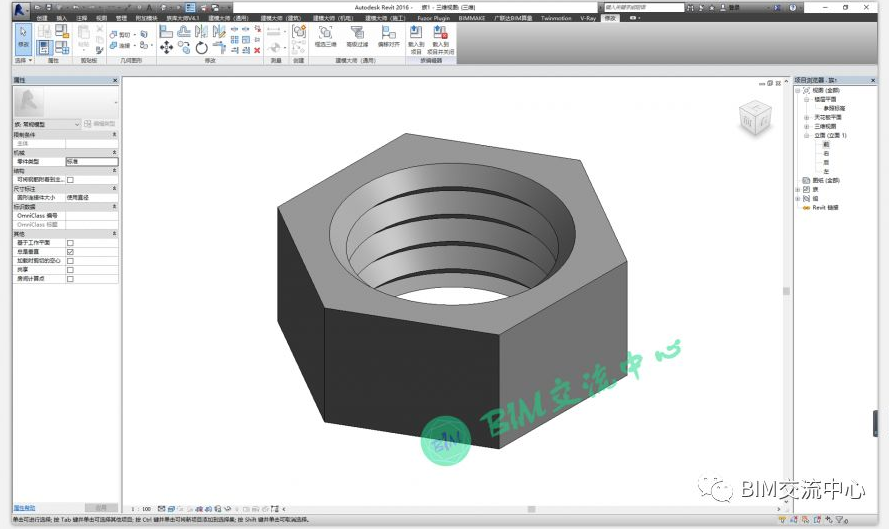

9、打開三維視圖查看效果
以上為平行螺紋繪制方法，可能有些同學想要更加逼真，作出斜螺紋的效果，那么我在下期再為大家介紹斜螺紋的繪制方法。謝謝大家的批評指導，如有什么問題請在留言區留言！
