同一視圖也可以分別設置不同詳細程度？
是的。
什么時候會有這種需求呢？

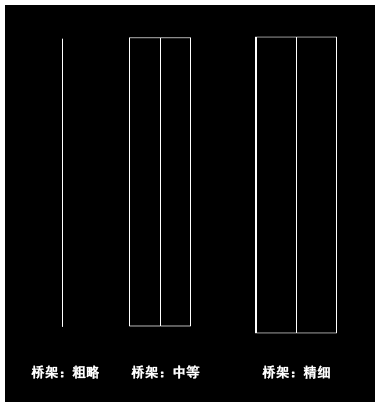

比如出圖的時候，一般中等模式，中等模式下的線比較簡潔，看著更干凈一些，橋架粗略、中等、精細下的顯示。如圖1所示。
圖1

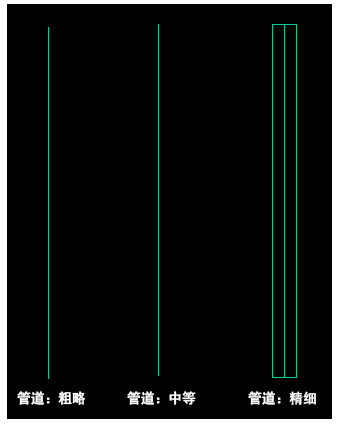

中等模式下管道是單線顯示，精細模式下是雙線顯示，如圖2所示。
圖2
如果想一張視圖中，管道精細顯示而橋架中等顯示呢？

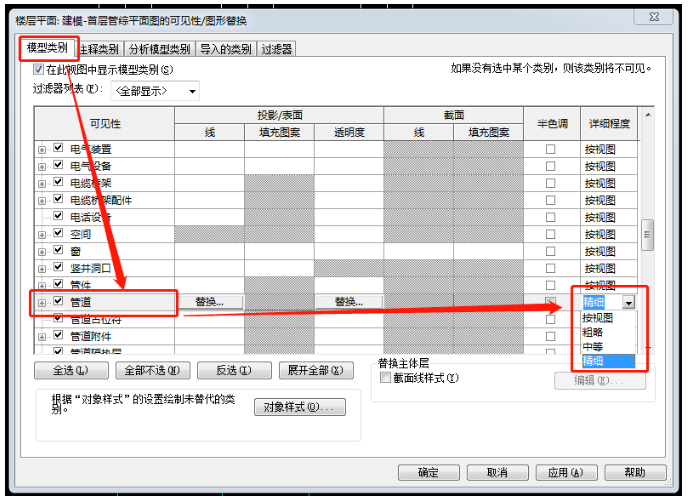

先將主視圖設置為中等模式，然后打開VV可見性/圖形替換設置欄，找到管道，在最后面的詳細程度中，將其從“按視圖”修改為“精細”，如圖3所示。
圖3

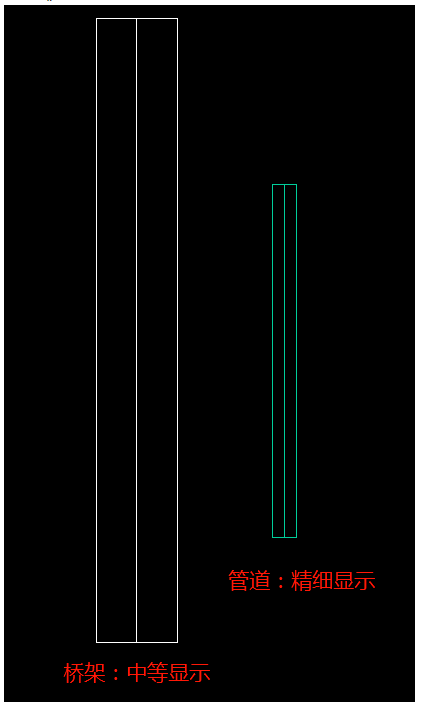

這樣就實現了同一視圖不同類別顯示不同的詳細程度了，如圖4所示。
圖4
