我們在建模時拿到的總平面圖并不都是正南正北的，有些單體是傾斜的，如果就這樣歪著脖子斜著眼睛建模多難受，不僅建模精度無法保證還影響身體健康，因此我們需要調整視圖方向，使傾斜模型變成正交模式方便建模。有兩種方法可以做到，我們分別為大家講解。

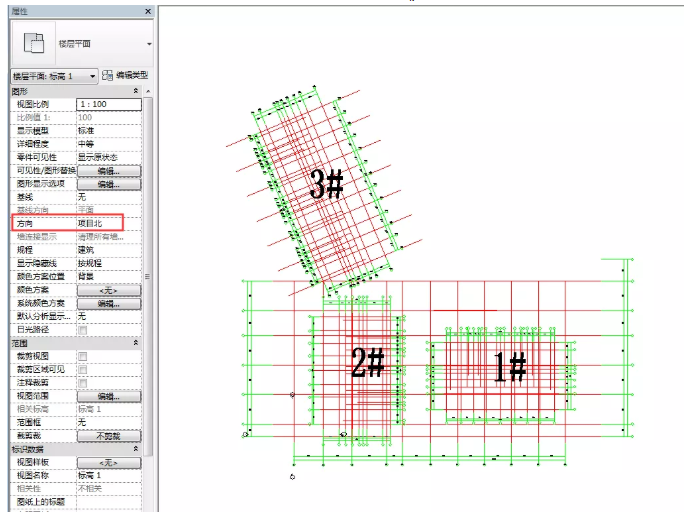

如圖1所示，3#是傾斜的，我們需要將它旋轉成正交視圖便于建模。
圖1

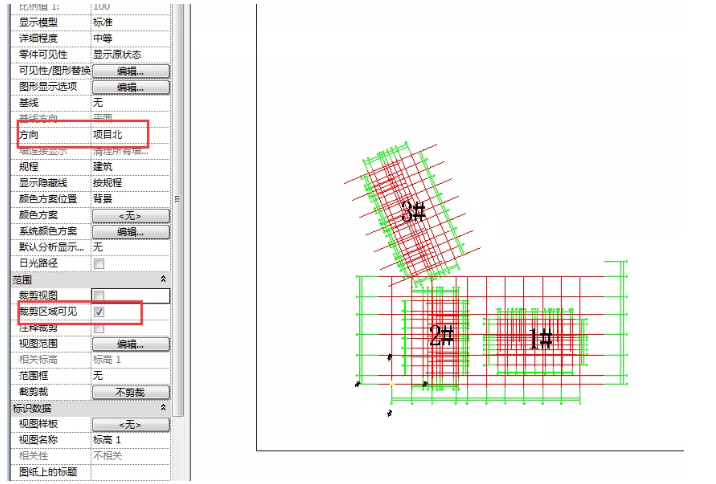

方法一：在“屬性”面板中找到“方向”參數默認“項目北”，打開“裁剪區域”可見性，如圖2。
圖2

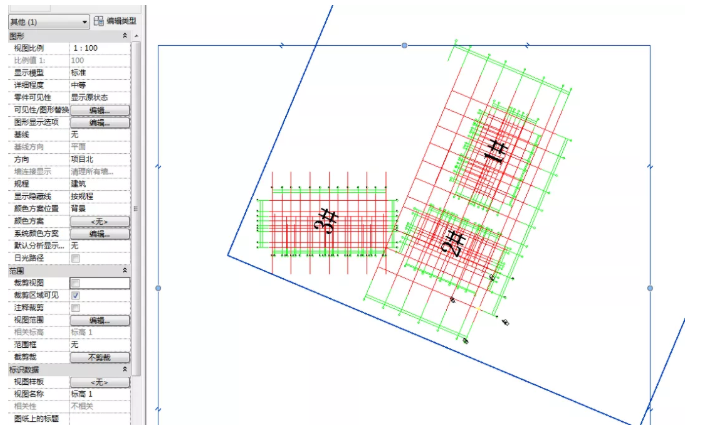

選擇裁剪區域的矩形框，點擊“旋轉”命令，將旋轉中心移到3#樓的角點，然后將旋轉起始線設為水平線，旋轉結束線設為參照線即可。起始線與結束線跟我們的直覺剛好相反，也可直接輸入旋轉數值，注意順時針與逆時針，如圖3為旋轉后的3#為正交視圖。
圖3
如需恢復之前的視圖，可將“方向”參數改為“正北”，再設為“項目北”，或者重新旋轉一次即可恢復。

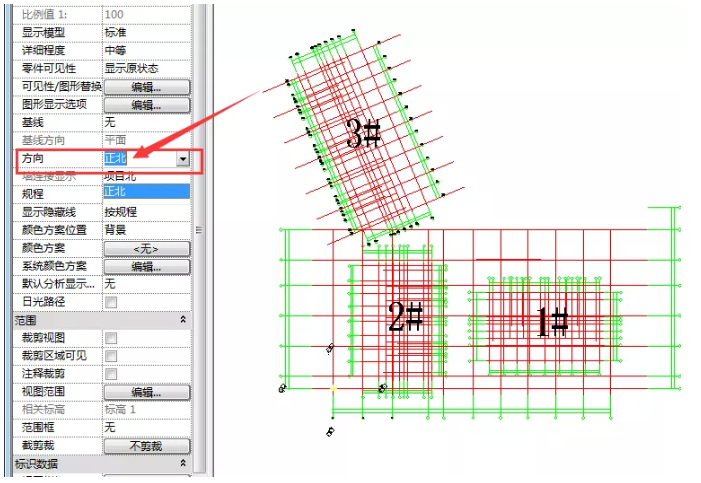

方法二：打開文件先將“項目北”改成“正北”。如圖4
圖4

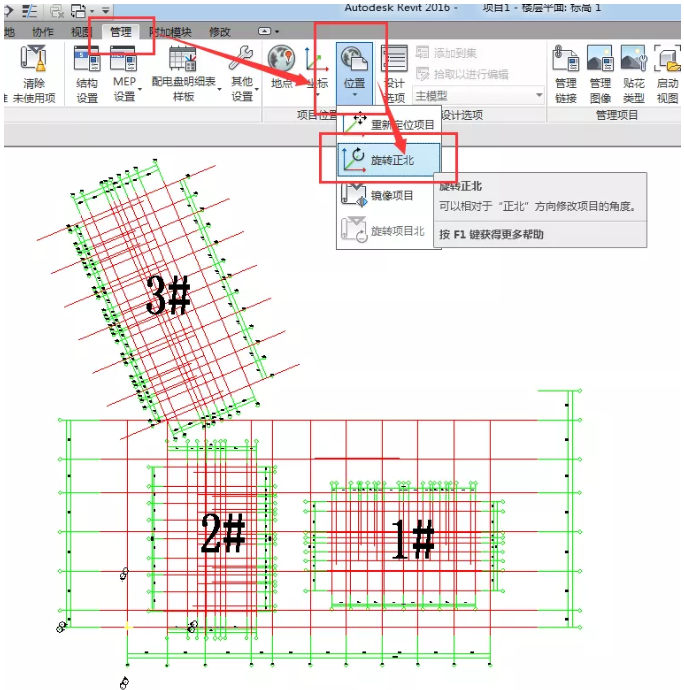

然后點擊頂部菜單欄“管理”、“位置”、“旋轉正北”。如圖5
圖5

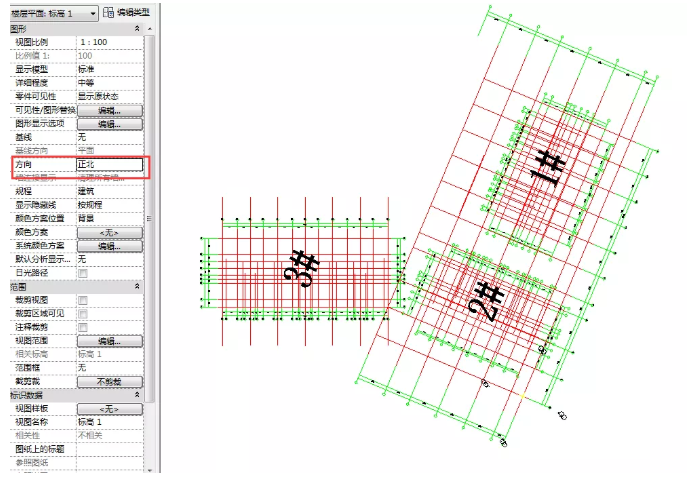

將旋轉中心，移動到3#一個角點，拾取一條旋轉基線，轉到水平角度。也可直接輸入旋轉的精確數值。如圖6
圖6
當我們需要恢復之前的視圖時，只需修改“方向”參數為“項目北”即可切換正交方向。
這里涉及到項目的“正北”與“項目北”兩個概念，簡單來說“正北”為當前文件的絕對坐標的正北方向，“項目北”為控制全局的視圖北向，“管理”、“位置”、“旋轉項目北”可對所有模型視圖的方向做出統一設置，此命令是影響全局的，且僅影響模型對象，不影響注釋性圖元文字，一般不應該在繪圖過程中頻繁修改。
