在使用REVIT時常遇到現有族沒辦法滿足設計需求的情況，那么就需要自己創建族來解決特定的問題。因此了解參數類型的具體含義，以及對設計的模型賦予相應的參數就變得尤為重要。所以，今天將為大家對參數類型對應參數規程的說明進行介紹。
一、參數規程的分類

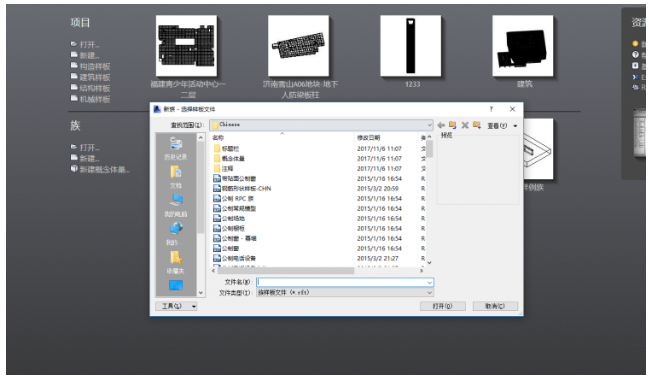

1、打開Revit，點擊“族”下“新建”命令，彈出“新族-選擇樣板文件”對話框，此處以“公制電話設備主體”樣板為例，如圖所示。

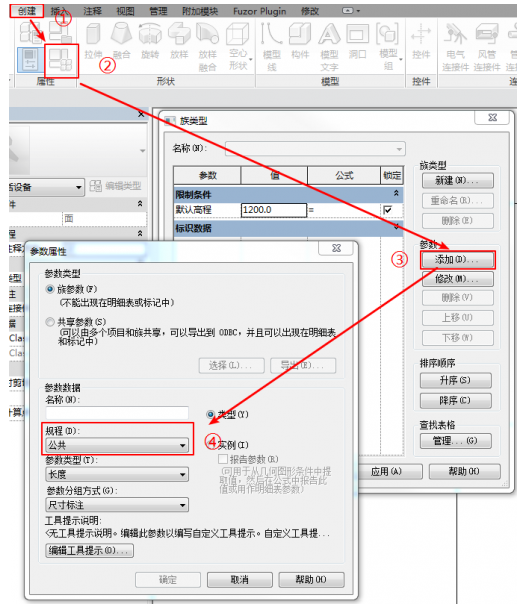

2、點擊“創建”面板下“屬性”面板中的“族類型”編輯器，在彈出的“族類型”對話框中，點擊“參數”欄中“添加”命令，在彈出的“參數類型”對話框就可以看到“規程”選項，如圖所示。

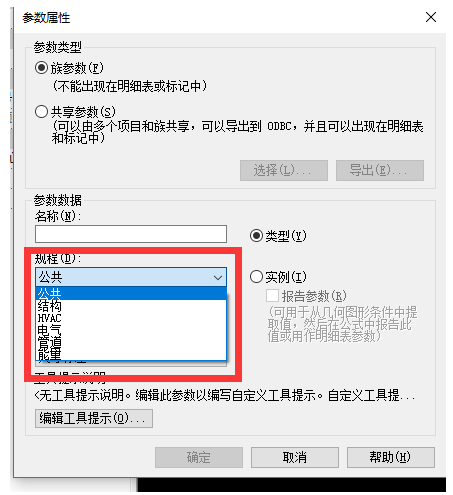

3、選擇對應規程之后可以看到如下的分類，這便是規程的分類情況，如圖所示。
二、參數規程與參數類型的關系

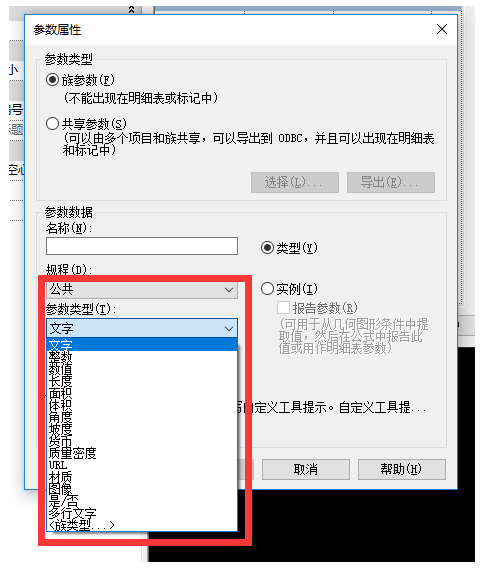

1、當選擇公共規程的時候可以發現其中存在相應的參數類型，如圖所示。

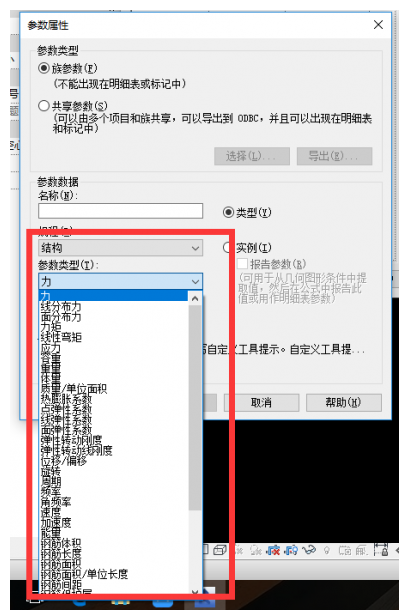

2、再換取結構規程，會發現另一些相對應的參數類型，如圖所示。

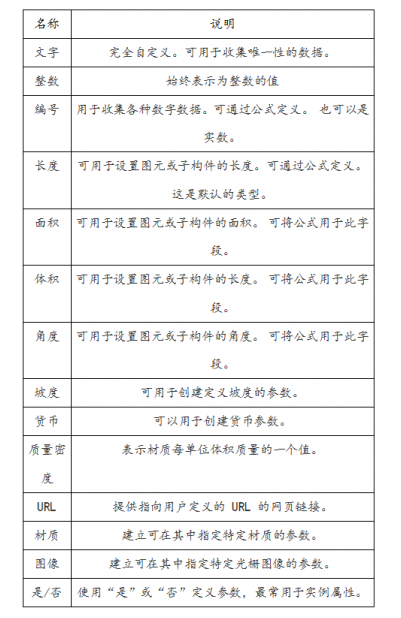

3、其中不同的參數類型，將賦予不同含義，以公共規程下的參數類型舉例，為大家說明其含義，如圖所示。
意義：通過學習上述以族樣板對參數規程的講解，了解到了規程的屬性以及參數類型，方便以后在建模過程中對新建族設定對應的規程，方便建模。
