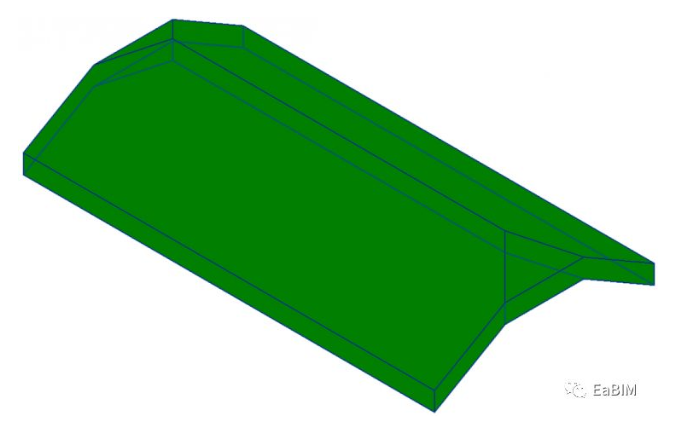

有時項目中有些屋頂要求添加懸挑，或者頂部帶折角的屋頂，如圖所示。
那么怎么來創建這樣的造型屋頂呢？下面來進行簡單講解。
一：頂部帶折角的屋頂

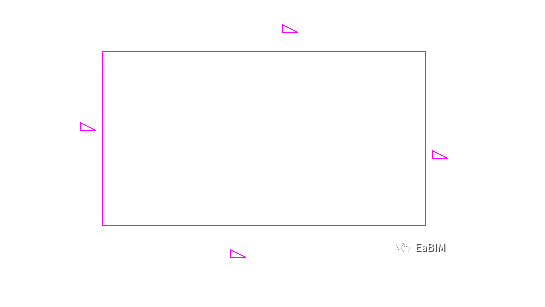

1、點擊“建筑”選項卡下“構建”面板中的“屋頂”命令，并用“跡線屋頂”命令，繪制如圖所示屋頂跡線。
2、選擇需要帶折角的邊界，例如左右邊界，在其實例屬性中，將“與屋頂基準的偏移”添加合適值，如圖所示。

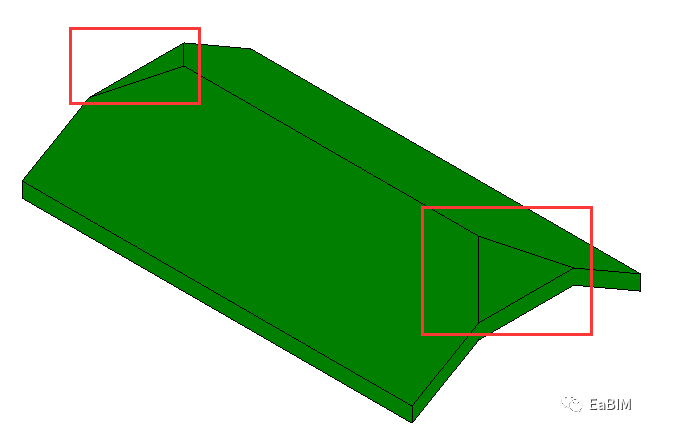

3、編輯完成之后，點擊“完成編輯模式”，形成如圖所示帶折角的屋頂。
注：此處編輯屋頂跡線時，不可將坡度定義取消。
二、帶懸挑的屋頂
帶懸挑的屋頂，可以通過繪制跡線的時候特意為之；還可以通過拾取墻命令，添加懸挑值。下面來詳細講如何通過拾取墻命令，添加懸挑值來畫帶懸挑的屋頂。
1、簡單繪制墻體為例進行講解，點擊“屋頂”命令，選擇“拾取墻”繪制方式，拾取墻邊線，如圖所示。

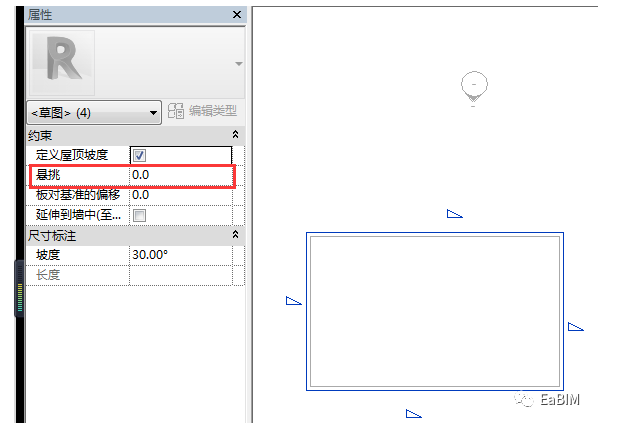

2、選擇需要添加懸挑的屋頂跡線，在屬性面板中可以添加懸挑值，如圖所示。
注：使用“拾取墻”命令繪制屋頂跡線才會有“懸挑”參數可以設置。

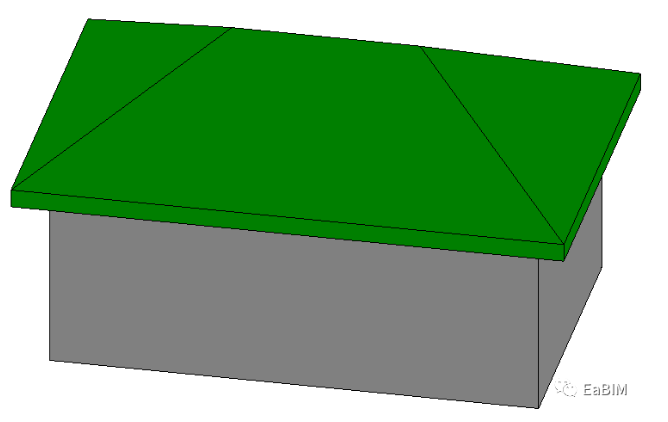

3、設置合適的懸挑值，點擊“完成編輯模式”，完成屋頂?shù)睦L制，并使用“附著頂部/底部”命令將墻體附著到屋頂，完成后如圖所示。
意義：通過學習上述文章，可以了解到繪制屋頂?shù)膬蓚€命令的詳細操作——“與屋頂基準的偏移”和“懸挑”，在實際工程中遇到頂部帶折角或者需要添加懸挑的屋頂可以通過設置“與屋頂基準的偏移”和“懸挑”來達到目的，更為方便、準確，合理運用。
