在Revit中,有的快捷鍵并沒有詳細的說明功能。然而這些快捷鍵功能卻可以提高建模效率,以下的內容將列舉一些實用的快捷鍵,供大家參考。

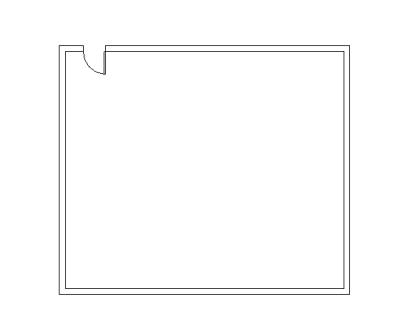

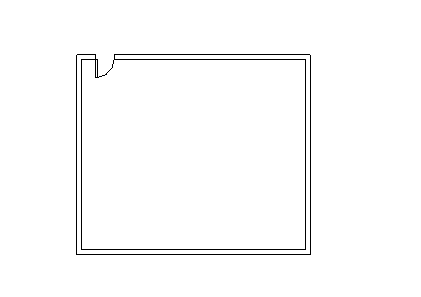

1、快捷鍵的用途Revit中空格鍵用于圖元的翻轉。如圖繪制一扇門,按空格鍵可以讓門扇位置翻轉。

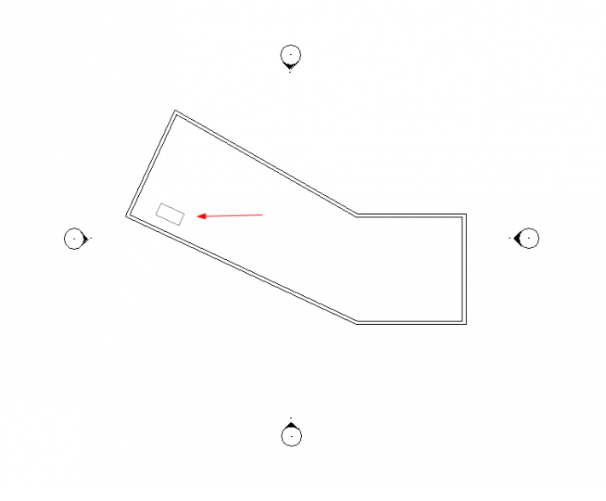

2、此外在空格鍵還可以用于更改圖元的正交軸。如圖所示的房間內,需要創建一張與墻平行的桌子。

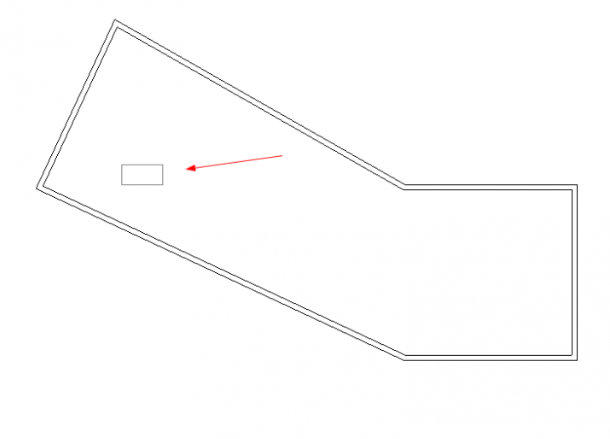

Revit默認創建的圖元與圖面平行,使用旋轉或是對齊功能固然可以完成建模目的,然而操作步驟較多,建模效率低,如圖所示。

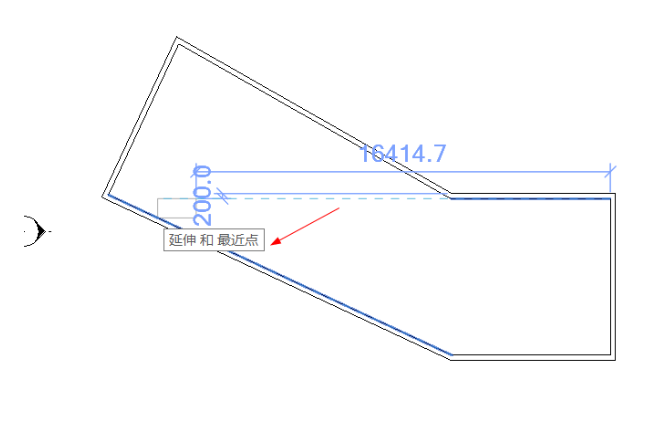

本例介紹一種更加方便的創建方法:創建圖元時,靠近參照的直線(包括墻、軸線、圖形線等),按空格后,桌子將與該線,如圖所示。

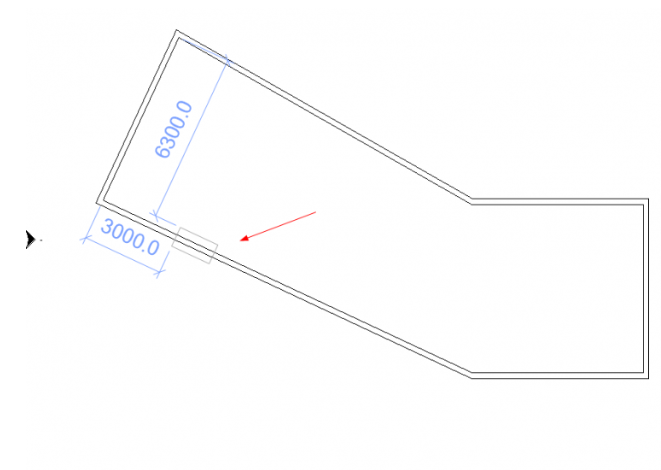

移動到需要的位置,即可完成創建,如圖所示。

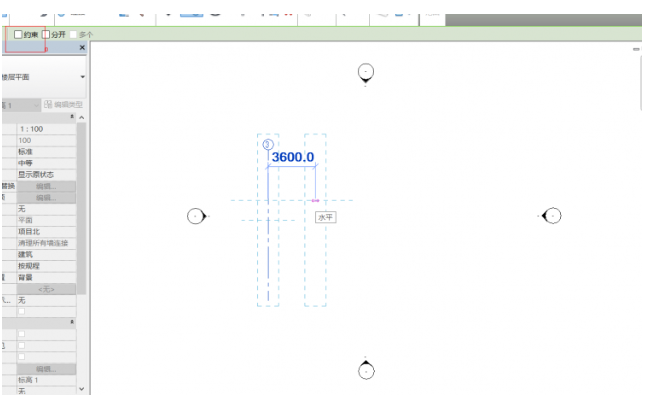

3、Shift鍵的用途按住SHIFT鍵可以切換正交模式。如圖中復制軸網時,勾選了圖中的“約束”選項即為打開正交繪制模式。長按shift不放,可以切換正交模式。
4、Tab鍵的用途Tab鍵:切換選擇目標如圖所示,需創建一塊樓板,導入的CAD為很多段線。

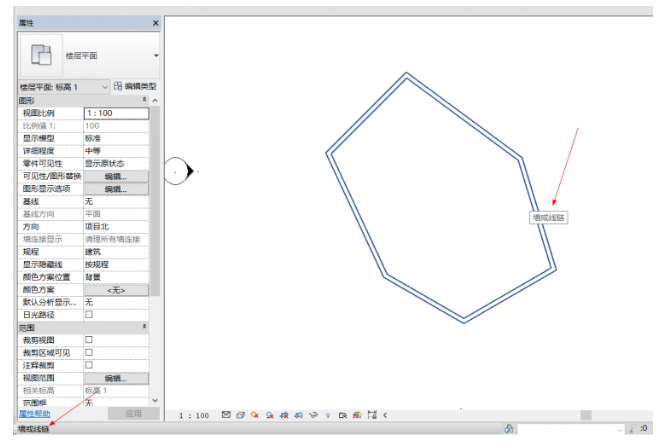

如果用拾取線命令一根一根拾取,工作效率會很低。靠近需要拾取的線,按Tab鍵切換選擇目標。直到紅框內顯示“墻或者墻鏈”,點擊左鍵,完成邊線的批量拾取,如圖所示。
快捷鍵使用的意義:在建模過程當中,如果可以廣泛使用快捷鍵,可以大大提高建模效率,節約時間成本。
