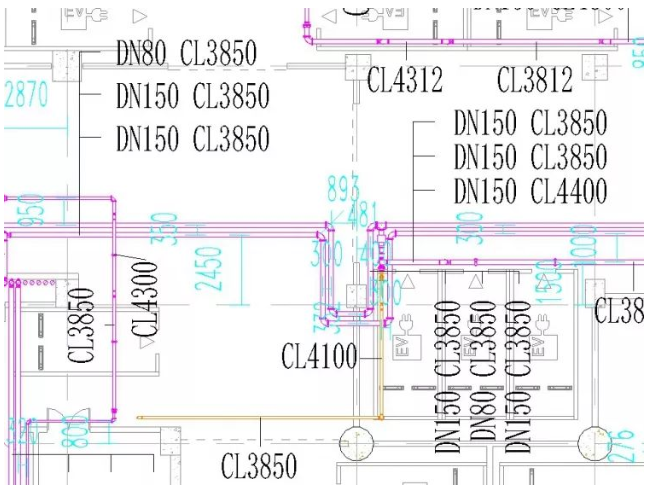

在Revit中出圖時，需要對模型進行標注，為了清晰美觀，通常用如圖所示方法進項標注，需要用標注線進行繪制，比較繁瑣，那么接下來講解一種快速簡便的方法。

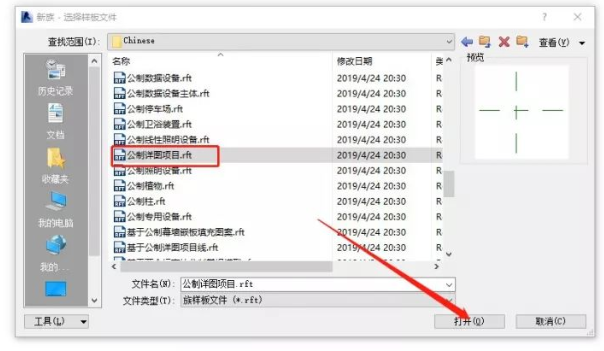

    1、新建族，找到“公制詳圖項目”樣板打開，如圖所示。

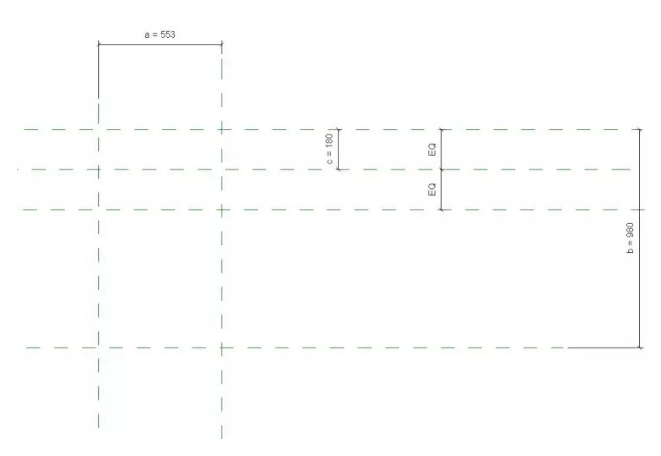

    2、繪制參照平面并添加實例參數a、b、c，如圖所示。

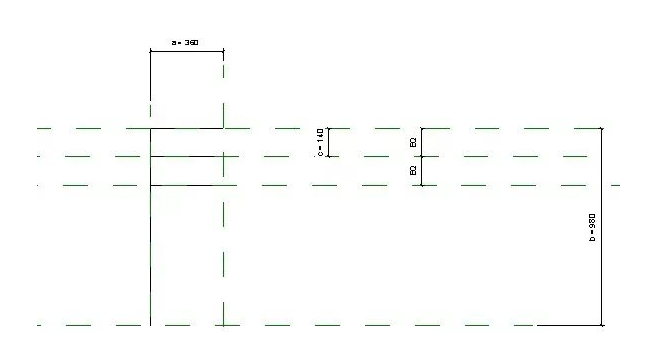

    3、用創建工具欄中的直線繪制，如圖所示，保存并載入項目中，進行使用了。

    同以上步驟，根據模型需求，通過控制參數來創建不同引線。

    意義：在出圖過程中需要標注并且添加合適的引線，不同的項目出圖要求不同。那么同樣可以通過創建族，添加參數的方式來控制引線的間距，來適應不同的項目要求。
