1.設定正確的原點
可以通過選中參考平面的屬性中的原點選項在編輯器平面視圖中指定原點。但在立面視圖中，原點始終會在參照標高，用戶不能更改。
2.不一致的單位錯誤
添加某些參數的公式，Revit會產生錯誤消息"單位不一致錯誤"。這是因為參數的單位不一致。例如，A是體積參數，并B是一個權重參數，設置B=A*9。8，這是不正確。您需要將其更改為B=(A/1)*9。8

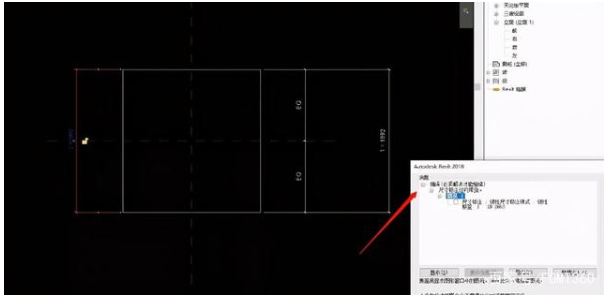

3.約束不滿足條件的錯誤
顯示此錯誤消息，請單擊錯誤對話框中的詳細信息。查找過約束尺寸標注的元素ID。刪除它，或者調整約束。
4.設置的不同部分的幾何圖元可見性
可以選擇幾何圖元并設置其可見性，以將視圖詳細程度與相關聯。
5.在族編輯器子類別
可以轉到對象樣式對話框。添加不同的子類別，并將其映射的幾何圖元屬性中的幾何圖形。

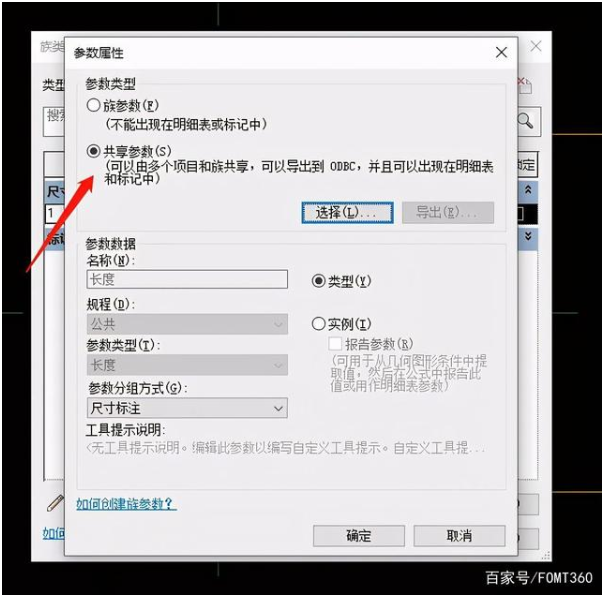

6.共享參數
如果想要在明細表中顯示該參數，它創建為共享參數。創建共享的參數，設置正確的實例或類型選項。
7.共享嵌套的族
族載入到主體族文件時，嵌套的族不會顯示在明細表中。如果要編制明細表的嵌套的族中，您需要使其共享。打開嵌套的族中，在族類別和族參數對話框，檢查共享選項時將其加載到主體族文件。通過此操作，嵌套的族還將載入到項目，并且可以同時對項目下與明細表。
8.不能進行嵌套常規模型徑向陣列
加載基于常規模型族時，不能旋轉或徑向陣列此族對執行其約束。通用模型模板包含其約束的工作平面(Ref。平面）不能刪除。
