文章來源：智見能源
基于Revit技術的三維數字化移交，是目前工程BIM應用的主流方法與手段。下面和大家分享一下采用拉伸命令進行電氣族開關柜的模型創建心得。
首先對于創建開關柜模型中使用了那些命令工具進行分析說明。根據下面的開關柜模型外觀圖可以看出來，開關柜的大部分結構都是規則的矩形，所以大部分都是使用的拉伸命令進行創建。對于柜體上方的文字就使用模型文字命令創建。

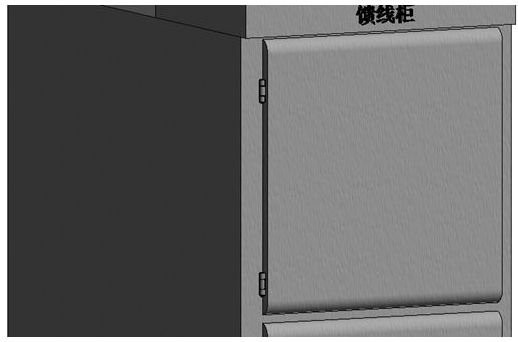

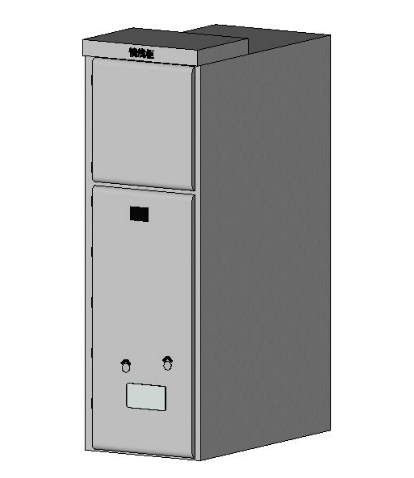

開關柜整體圖
開關柜模型創建具體步驟如下：

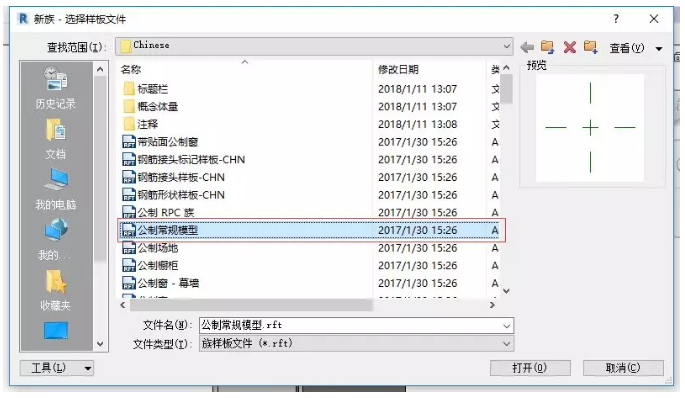

1.選擇“公制常規模型樣板”作為開關柜族的樣板文件。

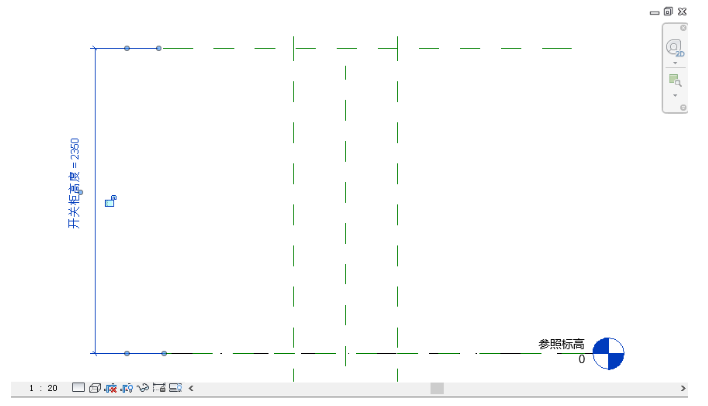

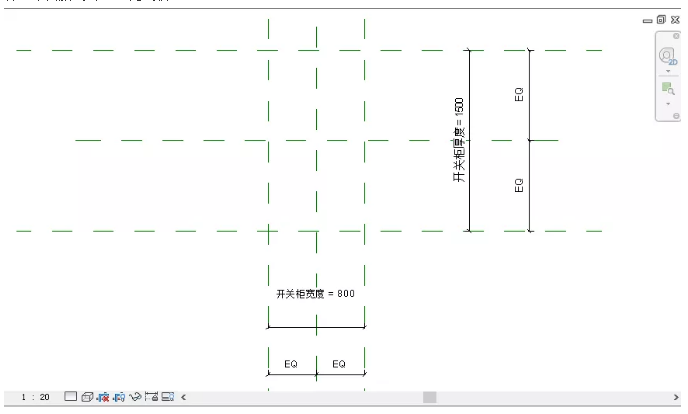

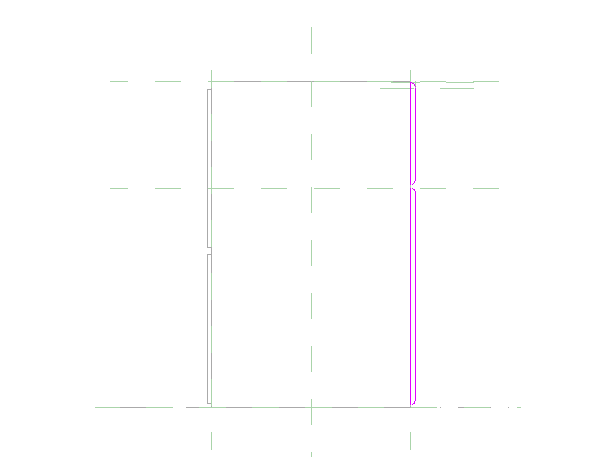

2.在參照標高平面創建4條參照平面以及前立面創建1條參照平面，然后添加上相應的尺寸標注并輸入對應的參數。

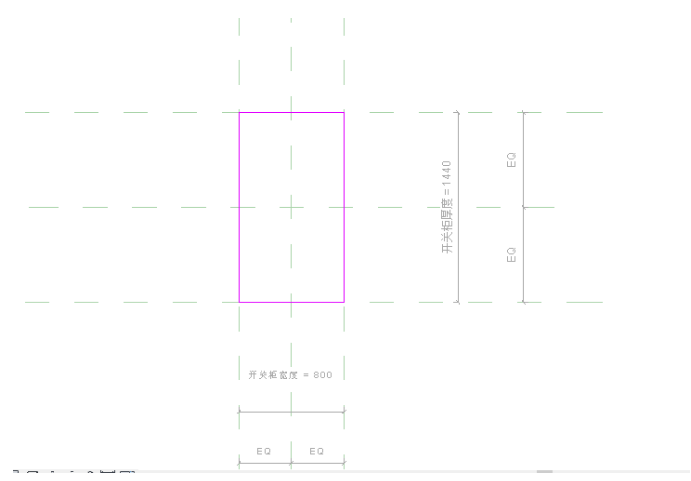

3.在參照標高視圖中參照所創建的參照平面用拉伸命令創建開關柜的柜體以及柜頂部分。
4.在左或者右立面視圖中使用拉伸工具創建開關柜的前門、后門和門上的進出線分合閘按鈕。

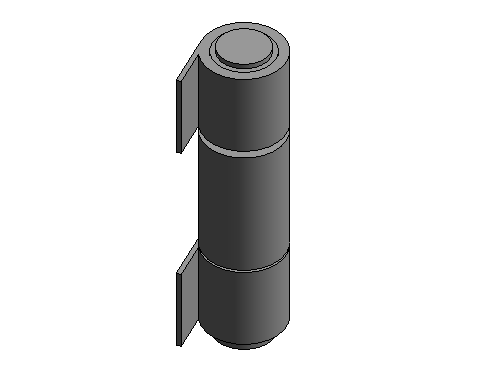

5.新建一個鉸鏈作為嵌套族載入到開關柜族中，繼續選擇“公制常規模型樣板”作為樣板，使用拉伸工具創建好一個鉸鏈。

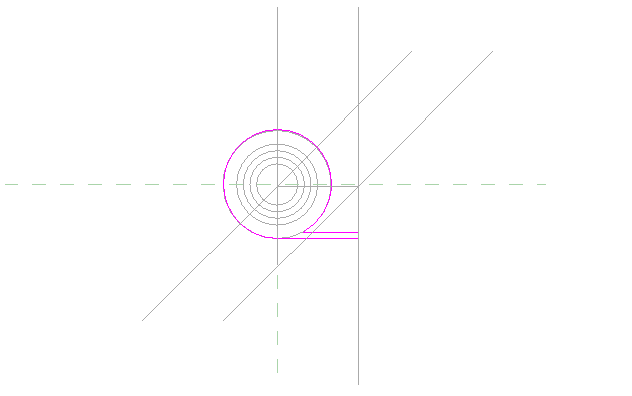

6.載入到開關柜族中并使用參照平面定位好鉸鏈的位置關系。

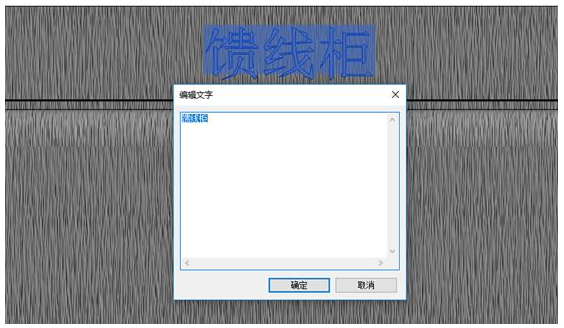

7.使用文章模型工具創建好開關柜文字名稱。
