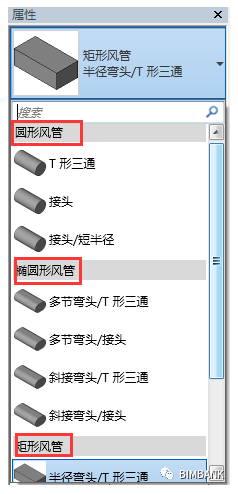

1.REVIT中提供3種風管管道的系統族：圓形風管，橢圓形風管，矩形風管。
我們在實際項目中使用較多的是矩形風管與圓形風管。
2.我們以矩形風管為例，首先選擇矩形風管，系統提供了4種鏈接類型，我們可以根據不同系統與現場實際情況來選擇鏈接類型。

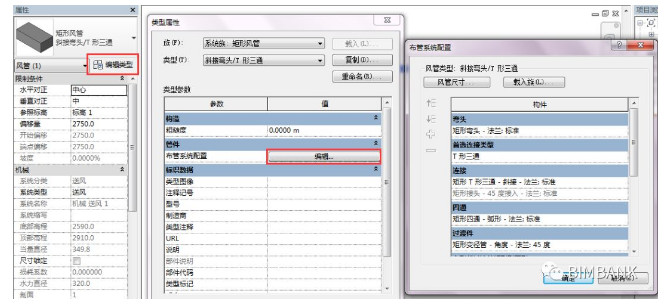

3.點擊“編輯類型”→“編輯”，就可以看到這個風管的具體參數設置。
4.如果實際情況與REVIT默認設置有偏差，可以自定義編輯風管管件的類型。

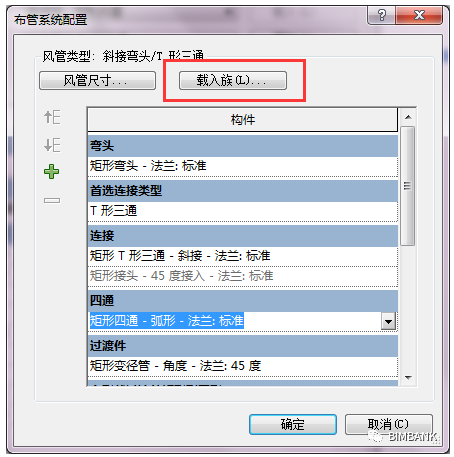

點擊“載入族”，根據實際情況選擇需要的族。

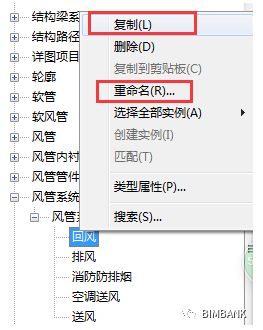

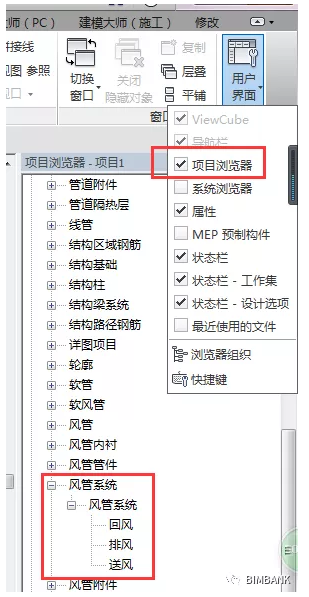

5.下一步就是為風管添加系統，打開“項目瀏覽器”→“風管系統”，系統提供了3種基礎的風系統，“送風、回風、排風”，根據項目需要，復制風系統，比如：空調送風，空調回風，消防防排煙，正壓送風等等。

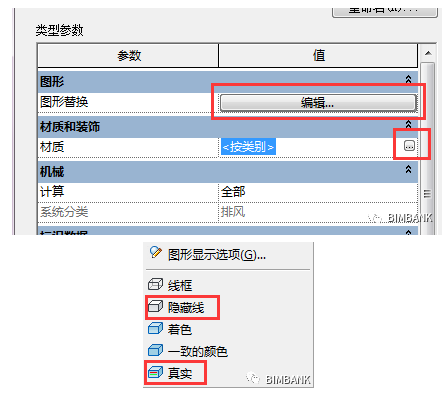

6.編輯不同系統的顏色，與材質。雙擊任意風管系統，點擊“編輯”可修改顏色。點擊“…”可以為風管添加材質。顏色可以在“隱藏線”模式下顯示。材質可以在“真實”模式下顯示。
7.下一步就是繪制風管了，點擊“系統”→“風管”（快捷鍵DT）

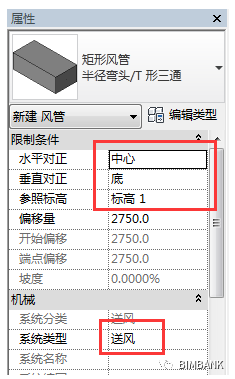

根據現場實際情況，選擇不同的對齊方式“頂、中、底、左、右”，選擇好對應樓層的參照標高（一般為當前樓層的建筑高度），選擇對應的風管系統。

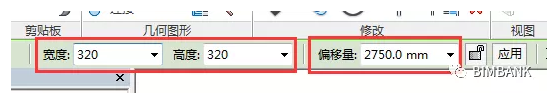

輸入風管尺寸，風管偏移量（選擇什么對齊，這個偏移量就是什么的高度。比如選擇頂對齊，這個偏移量就是風管頂的高度）

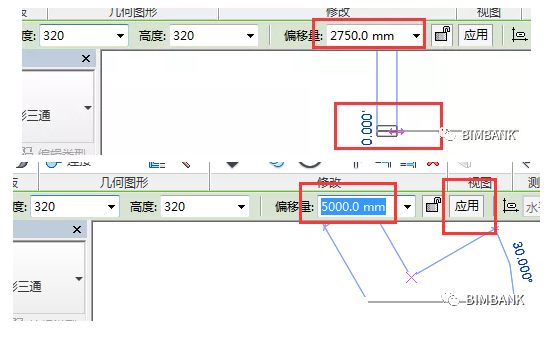

8.繪制立管：DT，輸入偏移量A，點擊需要繪制的位置，輸入偏移量B，點擊“應用”。這樣就畫好了一段A高度到B高度的風管了。
如果想修改這段風管的高度，可以在三維視圖中通過點擊它的首末點高程修改。
本次風管設置就分享到這，希望對大家有所幫助。
