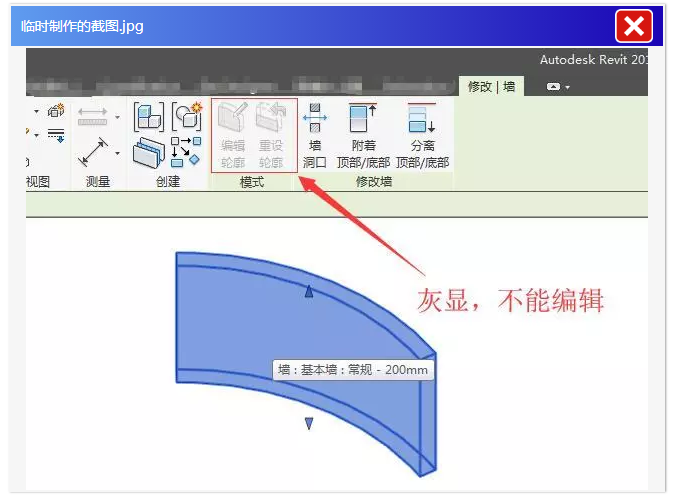

在建模過程中，有時候需要用到曲線墻體，但由于曲線墻體的特殊性，我們不能像直線墻體那樣直接編輯曲線墻體的輪廓線。
請問怎么編輯戶型墻體的輪廓？
弧形墻體輪廓編輯跟直線墻體輪廓的編輯是不一樣的，需要借助內建模型。你先聽首歌
有幾種方式可以處理弧形墻體，下面給你介紹兩種方法。
01、空心剪切方法編輯戶型墻體

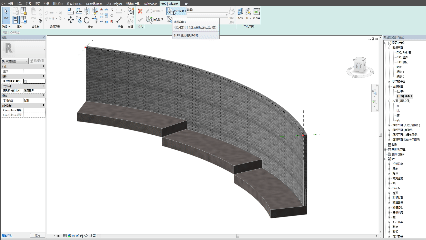

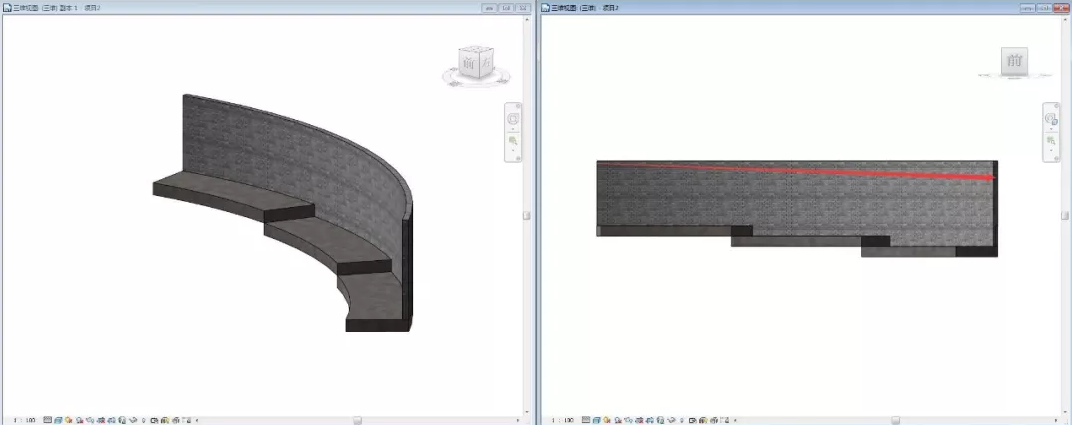

如上圖所示，弧形的圍墻，我們希望它的頂部形成一個向下的光滑坡道。

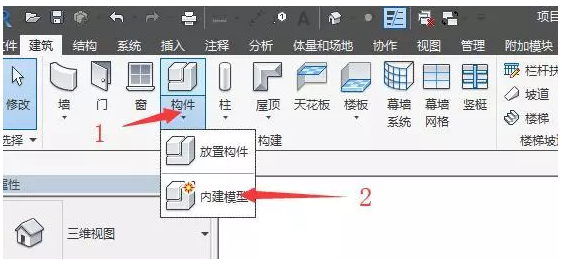

切換Revit視圖為三維視圖，在工具欄選項卡，點擊“構件”下拉菜單，選擇“內建模型”。
在彈出的“族類別和族參數”窗口中，選擇“常規模型”，點擊“確定”。

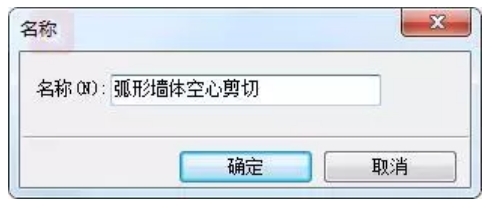

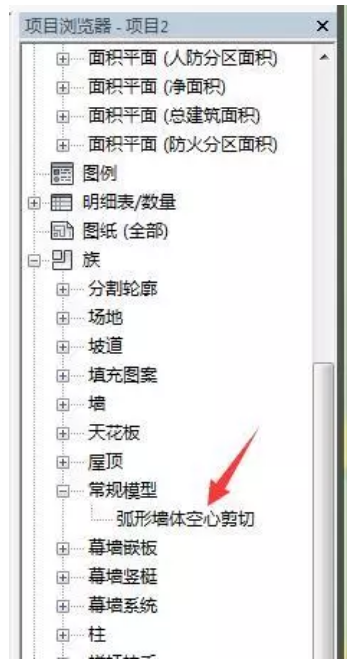

“確定”后，在彈出的“名稱”窗口中命名這個內建模型的名稱（命名規則根據操作習慣和命名規范，這樣方便在項目瀏覽器中查找內建模型，其他類型的內建模型同理。內建模型比族低級，只能在本項目文件中使用，不能獨立保存為族文件）。
以上步驟之后，默認自動進入內建模型編輯模式。

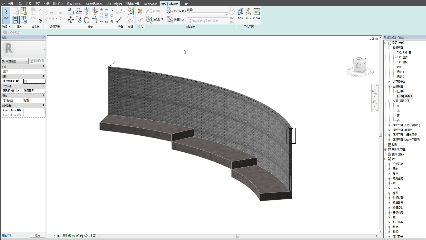

在內建模型編輯模式下，拾取墻體頂端輪廓線為放樣路徑，創建一個放樣融合（這里不直接創建空心放樣融合）。

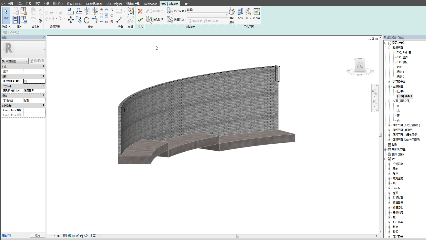

拾取墻頂輪廓線為放樣路徑

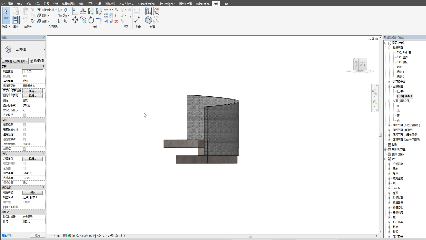

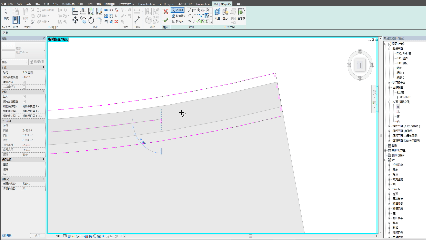

編輯輪廓1草圖
編輯輪廓2草圖

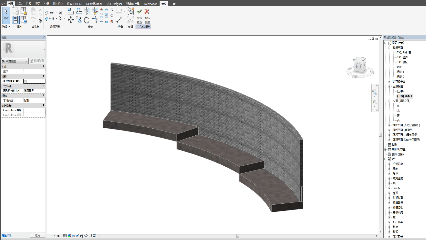

使用空心剪切剪切弧形墻體
剪切完成的弧形墻，也可根據需要為空心剪切設定參數來調整弧形墻的頂部弧面形狀。具體設置步驟，各位小伙伴可以自行摸索。
02、利用墻體頂部附著

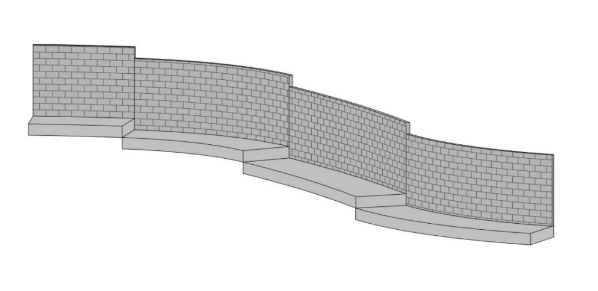

有時候我們創建一個曲線墻體作為弧形樓梯的圍墻，其標高是變化的。這里我們可以借助圍墻壓頂來編輯圍墻輪廓。
思路：圍墻壓頂利用墻體可附著樓板原理創建符合圖紙要求的壓頂。

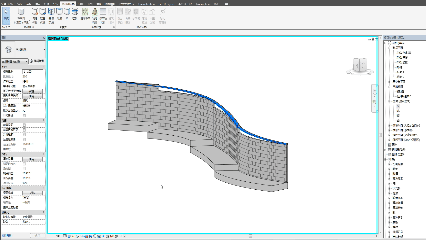

根據圖紙創建頂部壓頂（樓板）

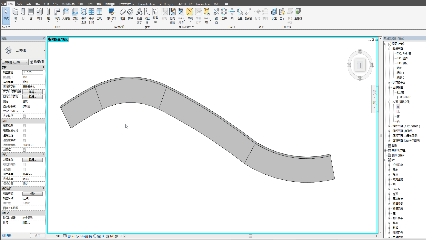

沿著墻體中線創建一條樣條曲線（樣條曲線取點間距越小精度越高）作為輔助線，繪制坡道箭頭（設置好坡道箭頭的高度）。

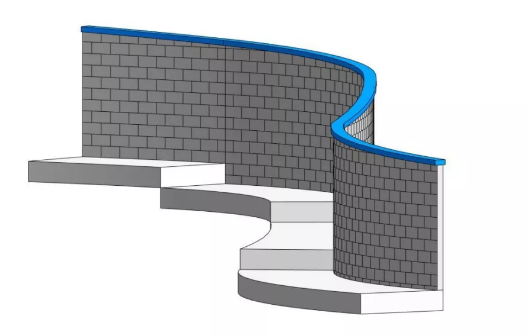

編輯弧形墻體，修改為頂部附著，附著在頂部的壓頂。
以上為兩種編輯弧形墻體的方式，小伙伴們如果在工作中碰到了類似的情況，不妨動手嘗試。
