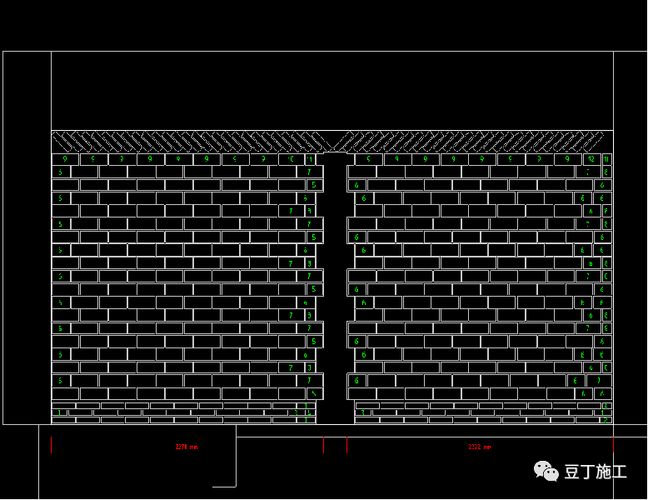

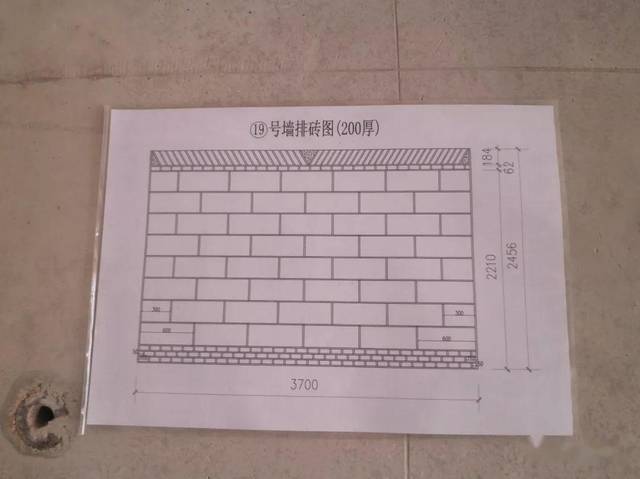

本文介紹了如何快速實現CAD砌筑排版。CAD砌筑排版是指利用計算機輔助設計軟件（CAD）進行砌筑構件的布置和排列。它可以大大提高砌筑工程的效率和質量，減少人力和物力的浪費。下面將從選擇CAD軟件、建立CAD模型、進行排版布局以及優化和修改等方面進行詳細說明。
選擇CAD軟件
首先，選擇適合砌筑排版的CAD軟件是非常重要的。目前市面上有許多CAD軟件可供選擇，如AutoCAD、SketchUp、Revit等。不同的軟件有不同的特點和功能，因此需要根據自己的需求和實際情況來選擇合適的軟件。建議選擇功能全面、易于操作和學習的CAD軟件，以提高工作效率。
建立CAD模型
在進行CAD砌筑排版之前，需要先建立砌筑的CAD模型。首先，需要根據實際情況繪制建筑的平面圖或立面圖。然后，根據繪制的圖紙，在CAD軟件中創建相應的模型。可以使用CAD軟件提供的繪圖工具繪制磚墻、柱子、門窗等砌筑構件。還可以導入現有的CAD圖紙或者通過掃描儀將紙質圖紙轉換為CAD格式，以便進行排版和布局。
進行排版布局
排版布局是將建筑中的各個砌筑構件進行合理的布置和排列。在進行排版布局時，需要考慮建筑的結構、功能和美觀等因素。在CAD軟件中，可以使用各種功能和工具進行排版布局。例如，可以使用CAD軟件提供的對齊工具將磚墻、柱子等砌筑構件對齊，保證其在平面上的位置和尺寸的準確性。還可以使用CAD軟件提供的陣列工具將相同的砌筑構件進行復制和排列，以節省時間和工作量。
優化和修改
在完成砌筑排版后，還需要對CAD模型進行優化和修改。首先，可以使用CAD軟件提供的查看和分析工具來檢查砌筑模型是否存在問題，如尺寸是否合理、構件間的間距是否合適等。如果存在問題，可以通過修改模型來進行調整。其次，可以對砌筑模型進行優化，以提高排版的效果和質量。例如，可以調整砌筑構件的顏色、材質和紋理等，使其更加逼真和美觀。
總結
通過選擇合適的CAD軟件、建立CAD模型、進行排版布局以及優化和修改，可以快速實現CAD砌筑排版。CAD砌筑排版可以提高工作效率和質量，減少人力和物力的浪費。
