風閥計算工程量特別簡單，按圖紙數“個”就行！用CAD快速看圖時，用“提取文字”和“編號文字”功能，點點圖就能輕松數清楚有多少個，特別方便。

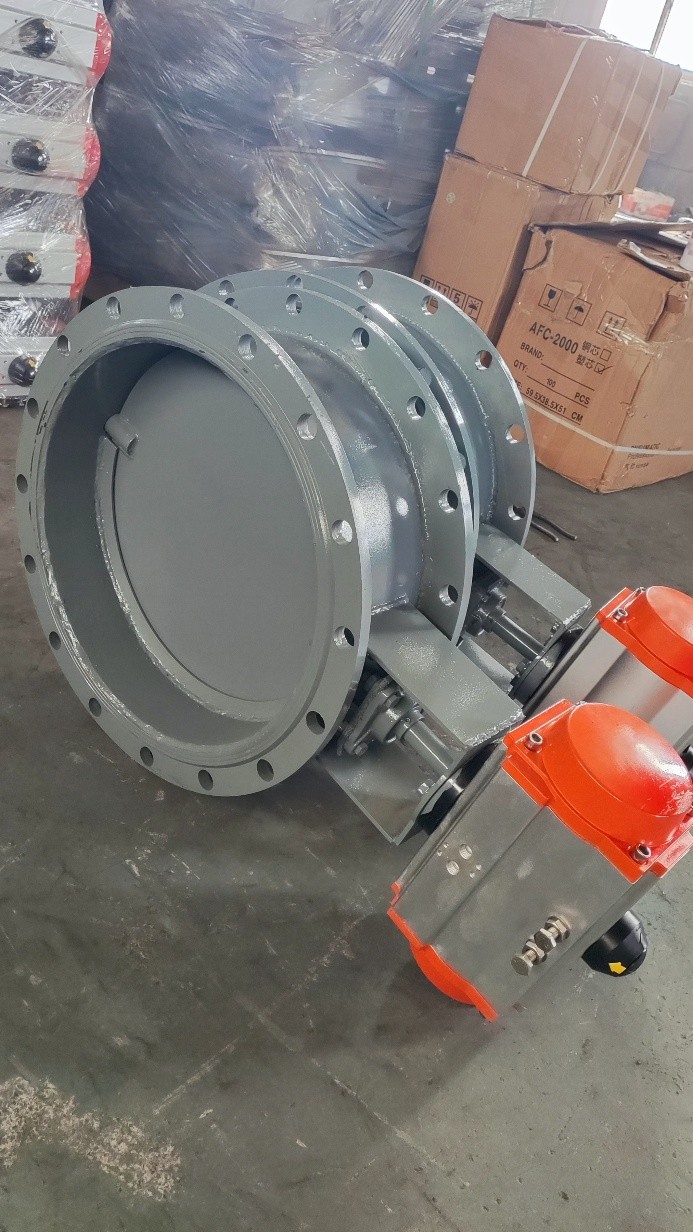

一、風閥
風閥是空氣輸配官網的控制、調節機構，基本功能是截斷或開通空氣流通的管路，調節或分配管路流量。一般安裝在風道或風口上，用于風量調節、風口的關閉以及風機的啟動和通風系統中的阻力平衡，有時兼有防止系統發生火災的作用。
二、風閥分類
1.具有控制和調節兩種功能：蝶式調節閥、棱形單葉調節閥、插板閥、平行式多葉調節閥、對開式多葉調節閥、菱形多葉調節閥、復式多葉調節閥、三通調節閥等。蝶式調節閥、棱形單葉調節閥和插板閥主要用于小斷面風管；平行式多葉調節閥、對開式多葉調節閥和菱形多葉調節閥主要用于大斷面風管；復式多葉調節閥和三通調節閥用于管網分流或合流或旁通處的各支路風量調節。
2.只具有控制功能的風閥有止回閥、防火閥、排煙閥等。止回閥控制氣流的流動方向，阻止氣流逆向流動；防火閥平常全開，火災時關閉并切斷氣流，防止火災通過風管蔓延，70℃關閉；排煙閥平常關閉，排煙時全開，排除室內煙氣，80℃開啟。

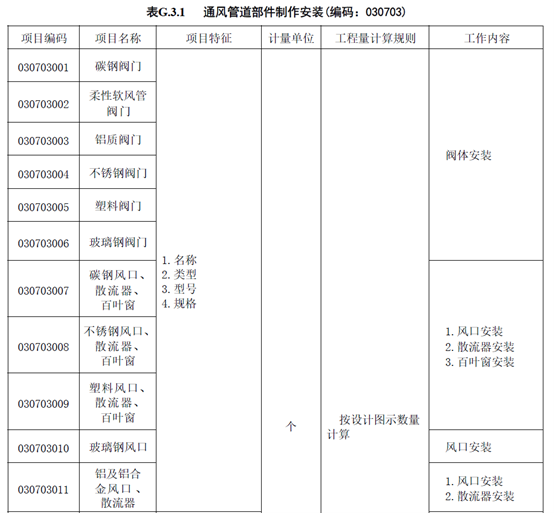

三、風閥工程量計算規則
風閥安裝按設計圖示數量以“個”計算。
四、實例分析

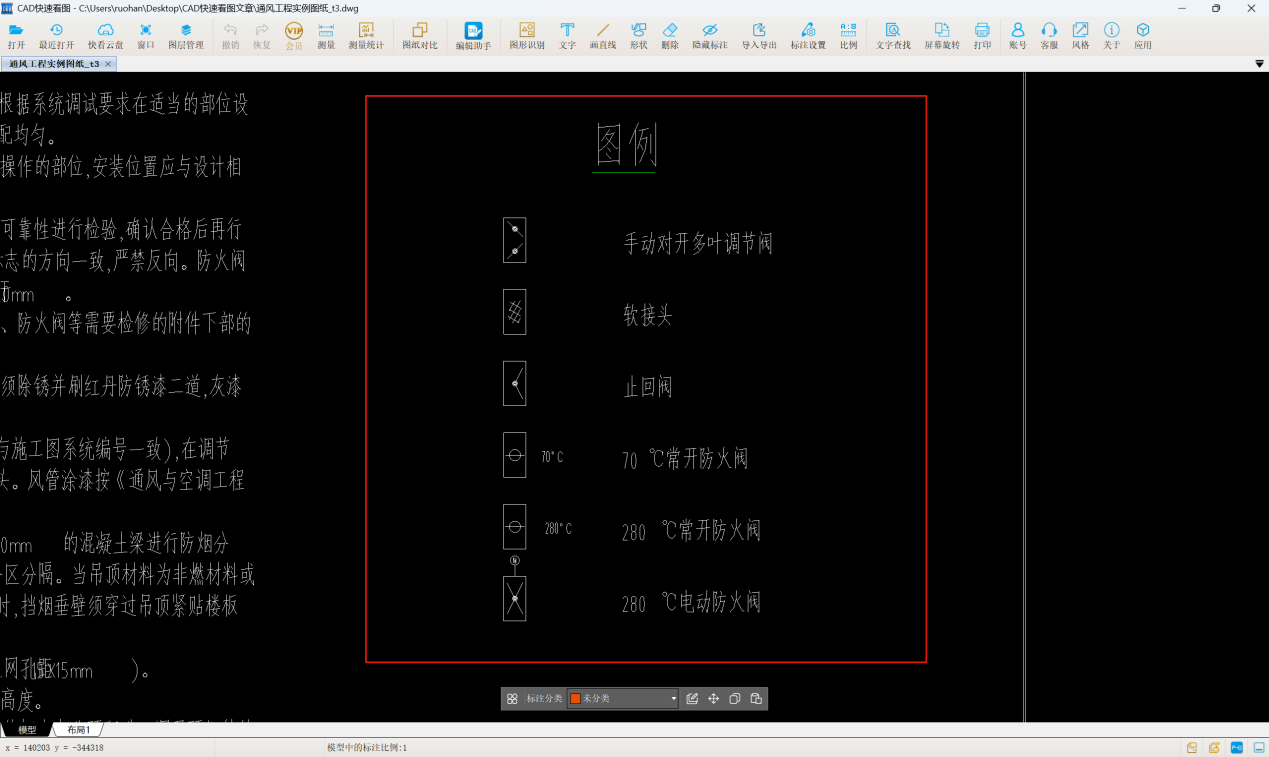

1.計算車庫-風閥安裝工程量，通過圖例表，確定風閥的類別和圖例。
2.用CAD快速看圖查看圖紙并計量

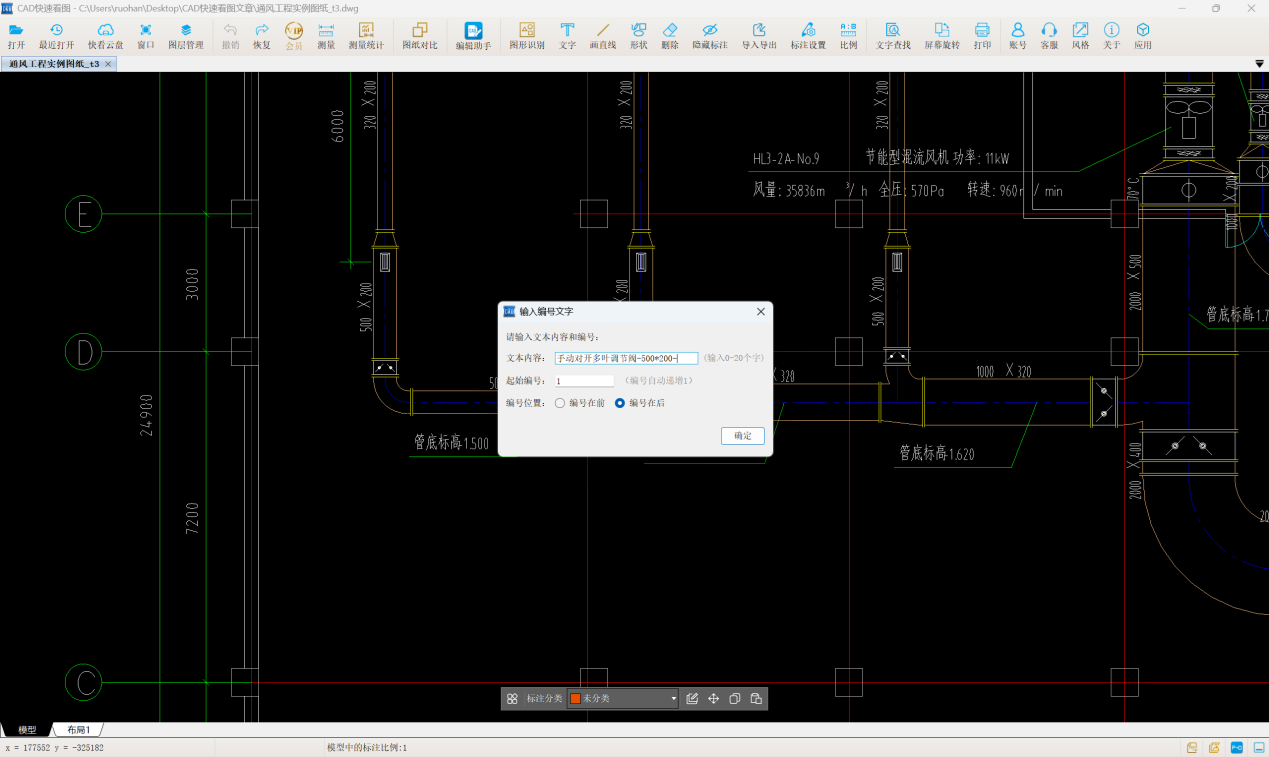

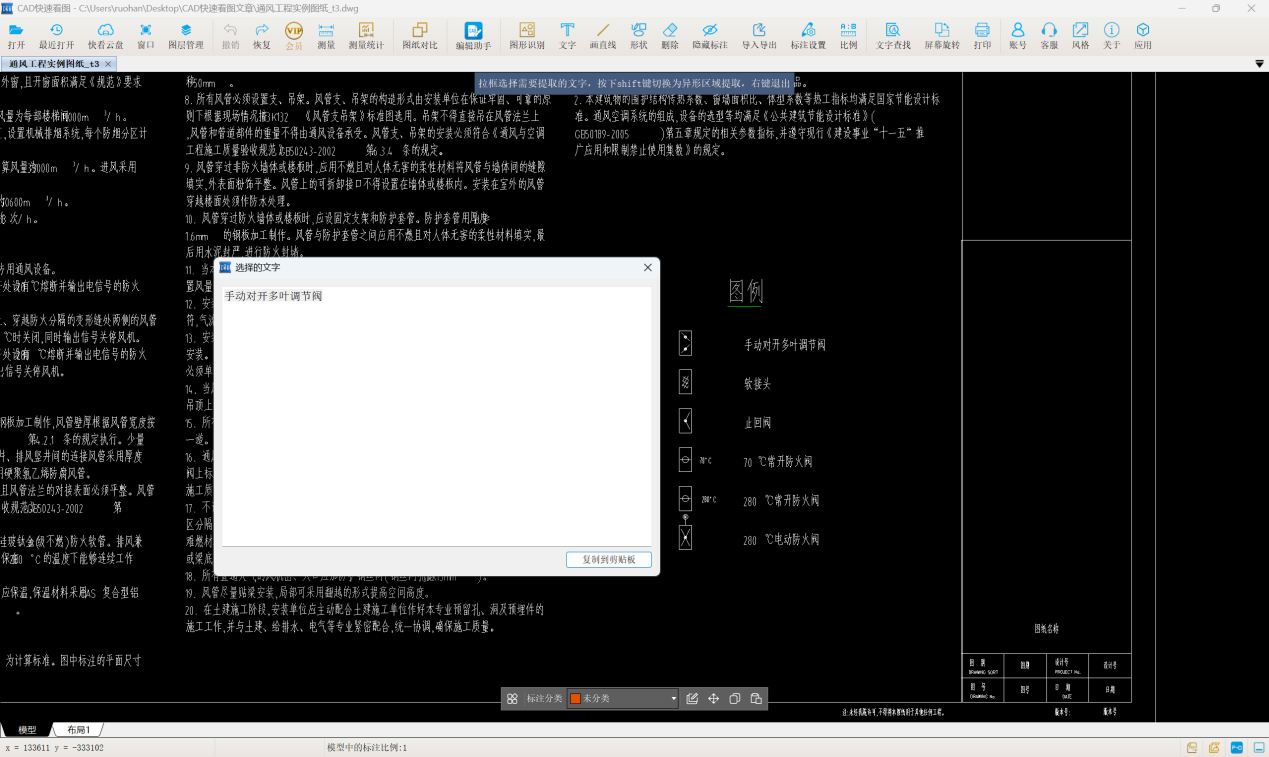

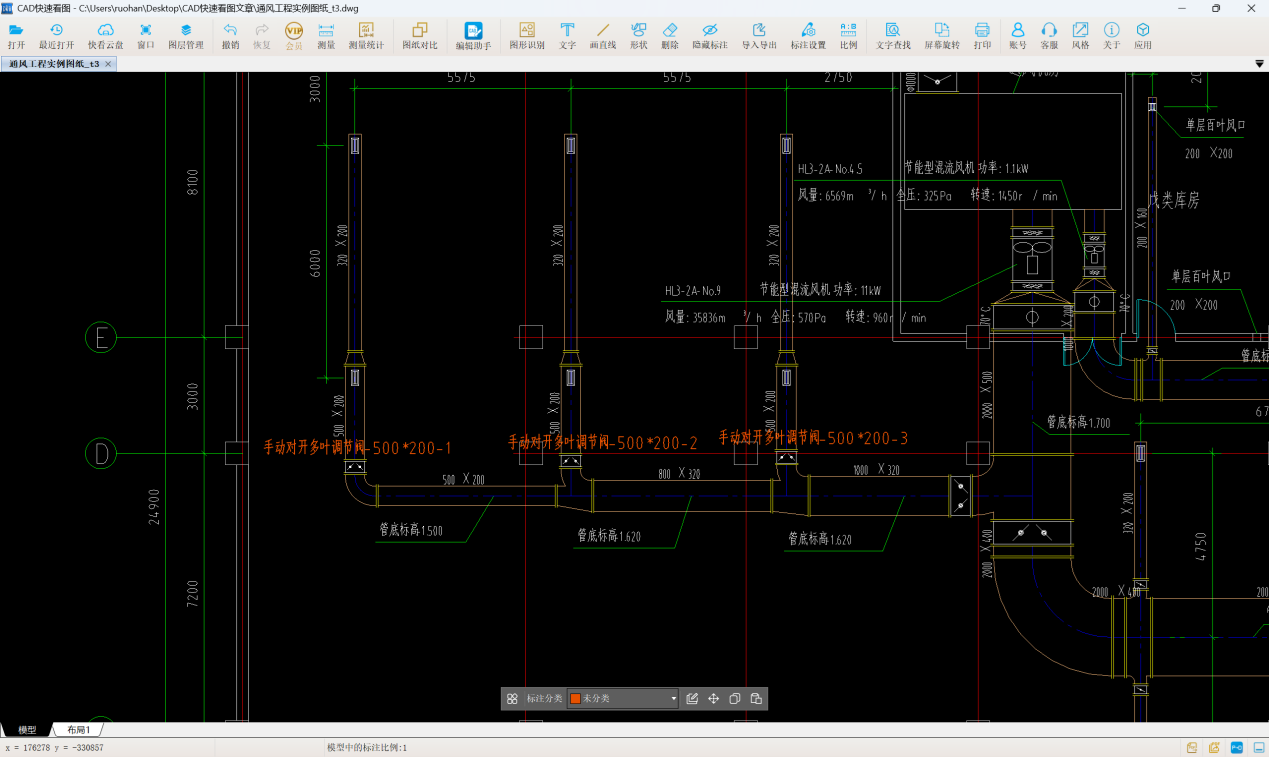

以手動對開多葉調節閥為例進行說明：使用【提取文字】功能，提取到“手動對開多葉調節閥”，點擊復制到剪貼板。接著使用【文字】-【編號文字】功能，粘貼到文本內容中，其后補充“-500*200-”，點擊確定。查找整張平面圖，依次在在相應圖形旁單擊，在圖紙上保留文字，確定數量為3個。

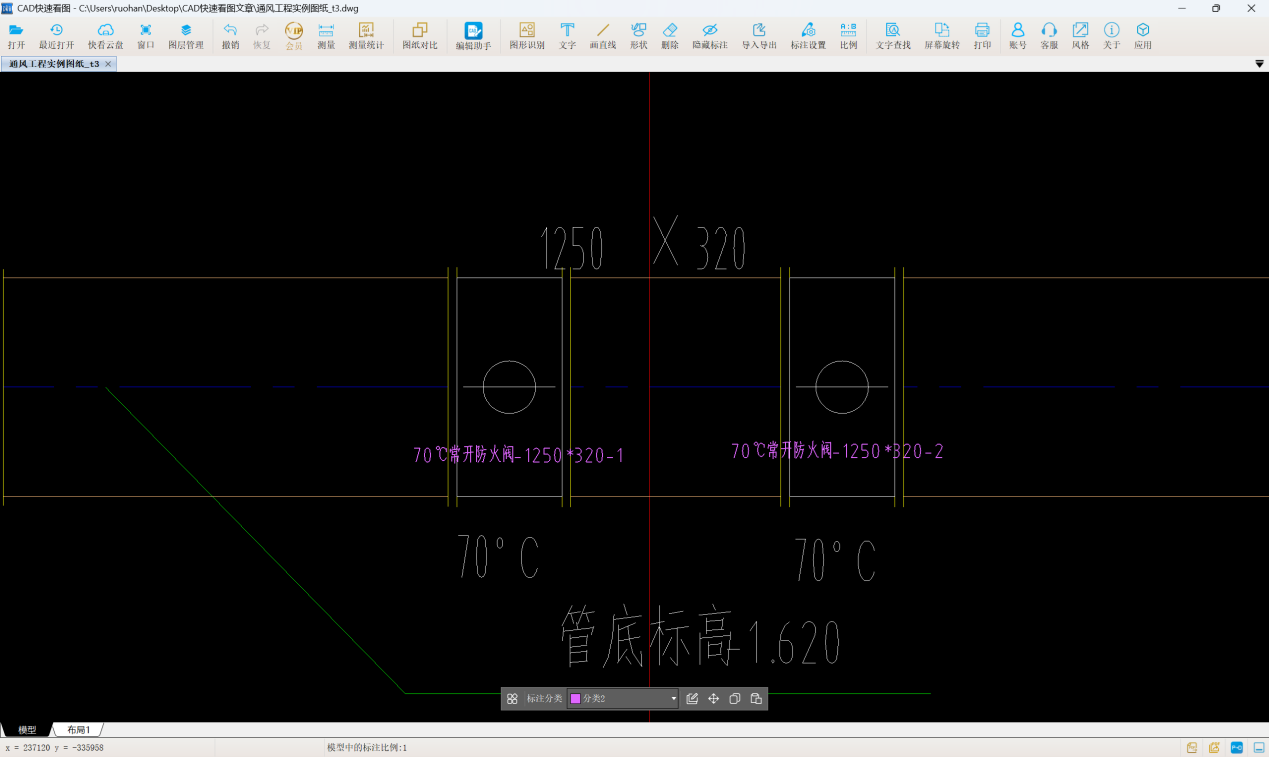

再以70℃防火閥為例，為了便于統計，可以在【標注分類】里新建分類為分類2，設置顏色為粉色。然后采用同樣的方法，查找整張平面圖，得到70℃防火閥-1250*320的數量為2。
風閥的計量可以采用編號文字功能，特別是數量較少的時候，結合標注分類、提取文字等功能 ，更加方便。
#風閥#編號文字#提取文字#標注分類
