CAD快速看圖批量測量消防電纜長度，讓你效率翻倍，告別返工！
消防電控制電纜多種型號代表什么含義，消防系統調試要求具體有哪些，如何高效計算，以具體實例演示，CAD快速看圖批量測量消防電纜長度，讓你效率翻倍，告別返工！
一、消防電控制電纜
1.RVS

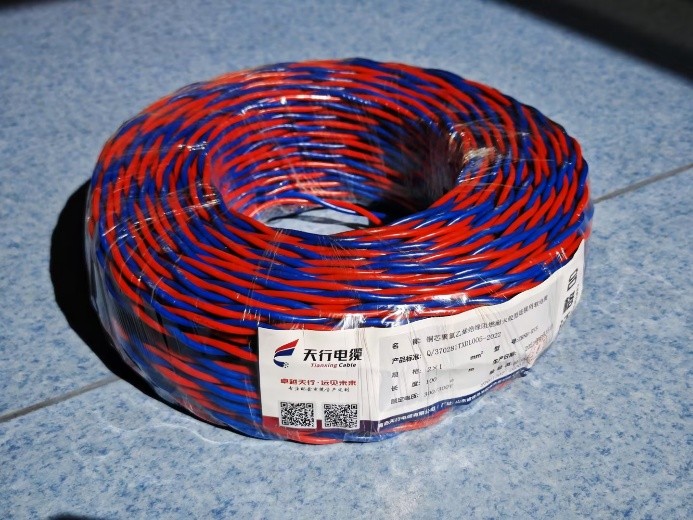

1）RVS電線全稱：銅芯聚氯乙烯絕緣絞型連接用軟電線、對絞多股軟線，簡稱雙絞線，俗稱“花線”，現階段此種線材多用于消防系統，也叫“消防線”。
2）字母S代表雙絞線，字母R代表軟線，字母V代表聚氯乙烯（絕緣體）
3）雙絞線的用途：a.多用于消防火災自動報警系統的探測器線路。b.適用于家用電器、小型電動工具、儀器儀表及動力照明用線。雙白芯用于直接接燈頭線；紅藍芯用于消防、報警線；紅藍芯用于廣播、電話線；紅黑芯用于廣播線。c.用于連接功放與音響設備、廣播系統傳輸經功放機放大處理的音頻信號。d.分類：普通型RVS線、阻燃型RVS線、耐火型RVS線。
4）雙絞線的結構：導體：束絞銅線（BC）或鍍鋅銅線（TC）；絕緣：PVC絕緣材料；額定電壓：450/750V；工作溫度：不超過70℃；顏色：白、紅黑、紅藍、紅白、紅黃等
2.RVVP
1）RVVP電纜：帶屏蔽的聚氯乙烯絕緣-聚氯乙烯護套軟電線。各字母的意思是：R-軟電線；V-聚氯乙烯絕緣；V-聚氯乙烯護套；P-屏蔽層。
2）RVVP電纜主要應用適用于通信、音頻、廣播、音響系統、防盜報警系統、智能自動化系統、抄表系統、消防系統等需防干擾線路連接、高效安全的傳輸路徑電纜。
二、消防系統調試
1.自動報警系統調試，包括各種探測器、報警器、報警按鈕、報警控制器、消防廣播、消防電話等組成的報警系統；按不同點數以“系統”計算。
2.水滅火控制裝置調試，按系統控制裝置的點數以“點”計算。
3.防火控制裝置調試，根據系統控制類型，按設計圖示數量以“個”或“部”計算。
4.氣體滅火系統裝置調試，按調試、檢驗和驗收所消耗的試驗容器總數計算以“點”計算。
5.說明：
1）自動報警系統包括各種探測器、報警按鈕、報警控制器組成的報警系統，按不同點數以“系統”計算。
2）水滅火系統控制裝置是由消火栓、自動噴水滅火等組成的滅火系統裝置，按不同點數以“系統”計算。
3）氣體滅火系統裝置調試是由七氟丙烷、IG541、二氧化碳等組成的滅火系統裝置，按氣體滅火系統裝置的“瓶，組”計算。
4）防火控制裝置聯動調試包括電動防火門、防火卷簾門、正壓送風閥、排煙閥、防火控制閥等防火控制裝置。
三、實例分析
1.計算某宿舍樓內的消防電電纜工程量，觀察消防電設計說明、系統圖和平面圖，沿用“量長度”的思路處理。
2.用CAD快速看圖查看圖紙并計量

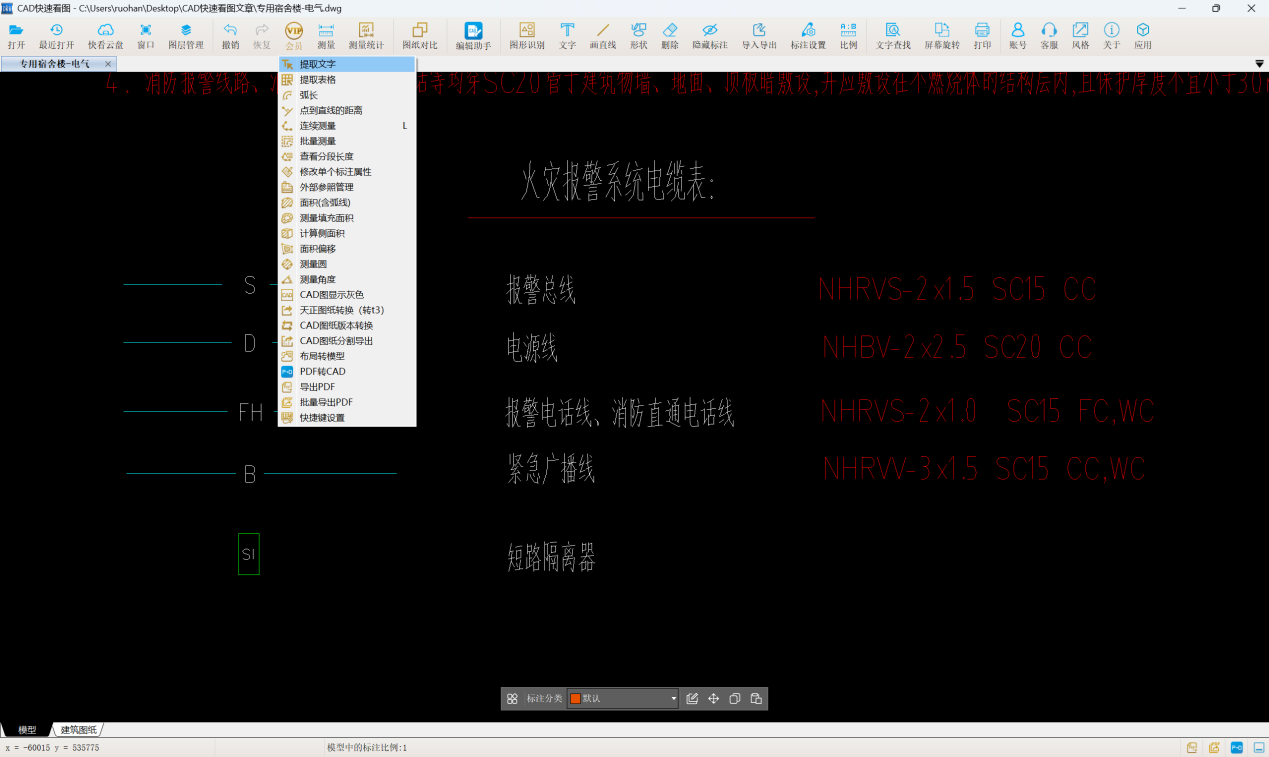

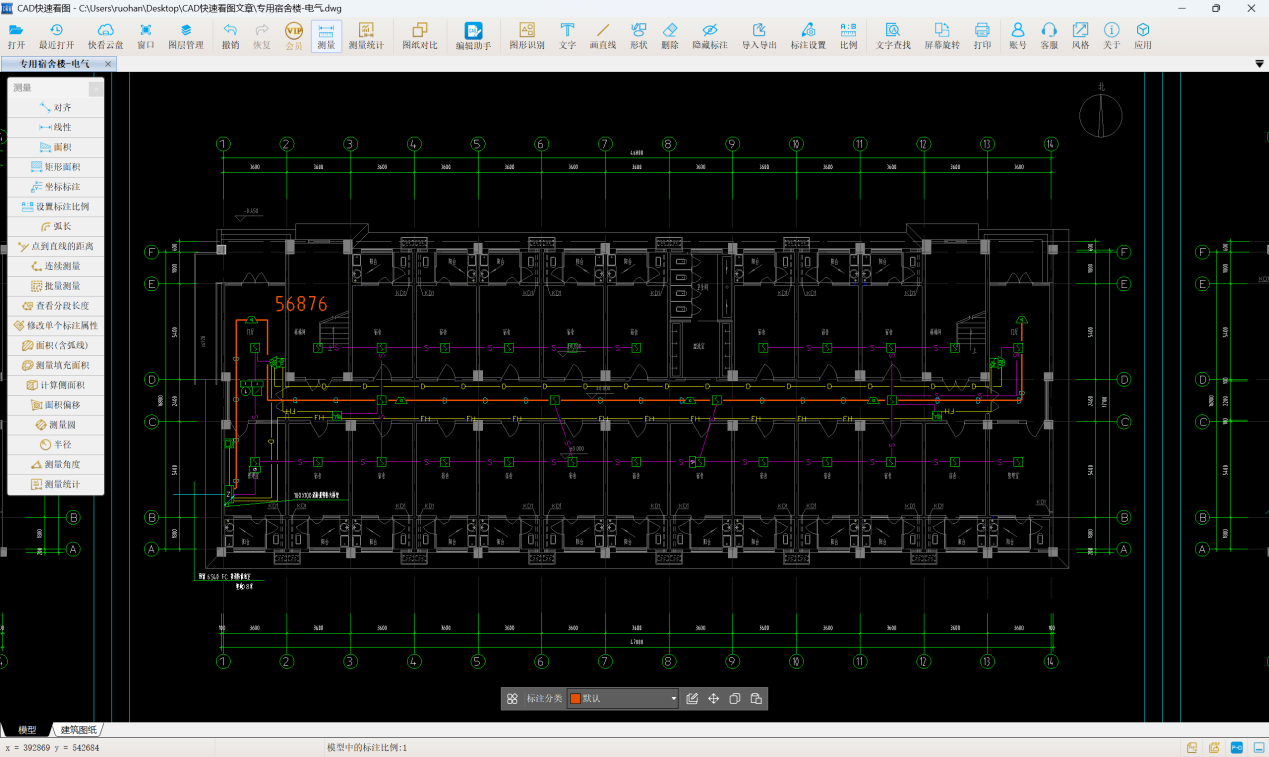

以緊急廣播線為例進行分析，點擊【提取文字】功能，NHRVV-3x1.5 SC15 CC,WC：耐火聚氯乙烯絕緣-聚氯乙烯護套軟電線，3芯1.5mm2，穿SC15沿頂板，墻面暗敷。使用軟件的【批量測量】功能，使用選擇線段命令，再點選按已選線段的圖層過濾，得到電纜水平長度為56.876m。
通過圖例表可知各器具的離地高度，層高為3.6m，則可得到電纜豎向長度：
（3.6-1.4）（區域性火災報警控制器）=2.20m
電纜長度=水平長度+豎直長度=56.876+2.20=59.076m
消防系統圖紙上電纜長度計算可以直接用CAD快速看圖的批量測量計算長度，效率提升，不漏項。
#消防系統#電纜#計量#批量測量
