計算通風機工程量時，利用CAD快速看圖高效定位通風機位置，通過文字查找功能快速獲取風機詳細信息和個數，大幅提升計量效率和準確性，簡化傳統手動查找流程。
一、機械通風
機械通風：風機提供空氣流動的動力進行送風、排風。機械通風的空氣流動速度和方向可以方便地控制，因此比自然通風更加可靠。但機械通風系統比較復雜，風機需要消耗電能，一次性投資和運行管理費用比較高。
二、通風機分類

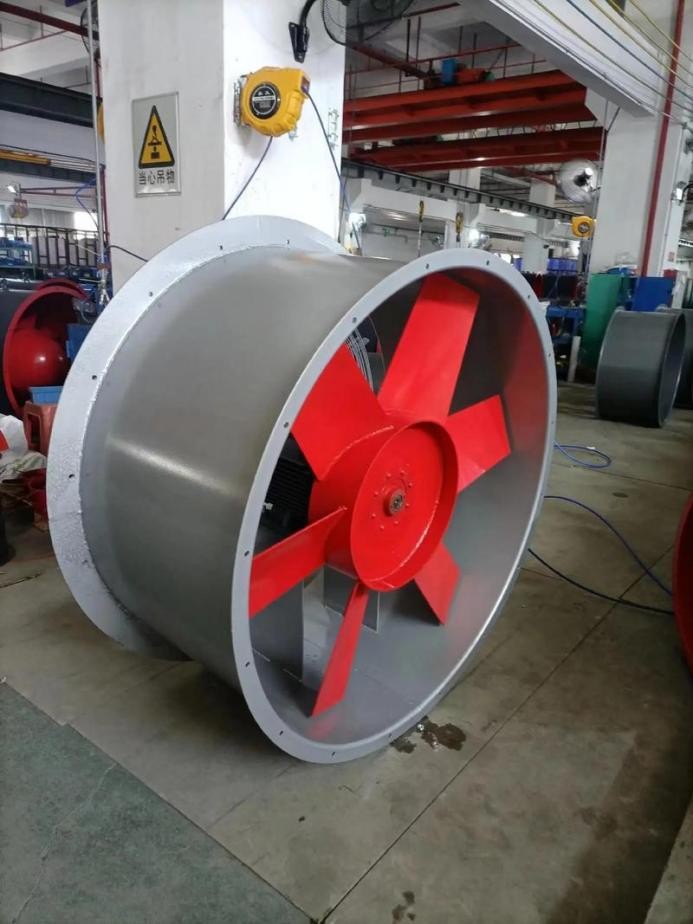

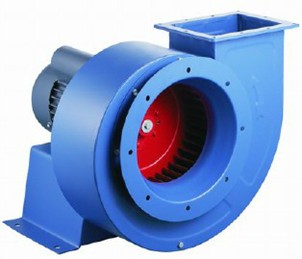

1.按工作原理分：離心式通風機、軸流式通風機、貫流式通風機、射流式通風機。
2.按用途分：一般用途通風機、排塵通風機、高溫通風機、防爆通風機、防腐通風機、防排煙通風機、屋頂通風機。
三、通風機工程量計算規則

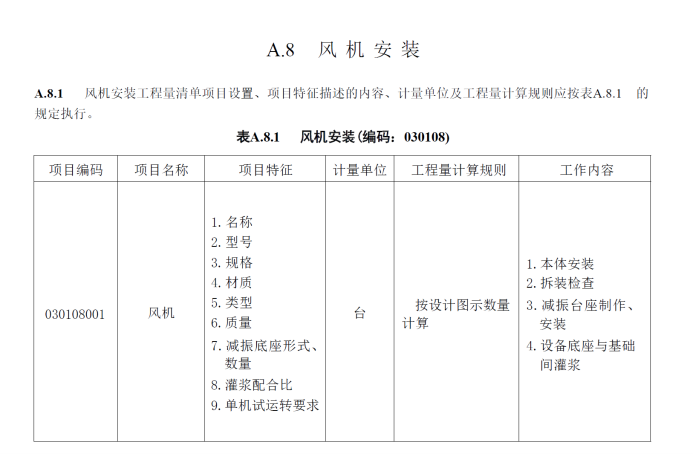

風機安裝按設計圖示數量以“臺”計算，此處使用計量標準附錄A 機械設備安裝工程計量規則。
四、實例分析
1.計算專用宿舍樓-風機安裝工程量，通過系統圖和平面圖，找到通風機位置并數個數。
2.用CAD快速看圖查看圖紙并計量

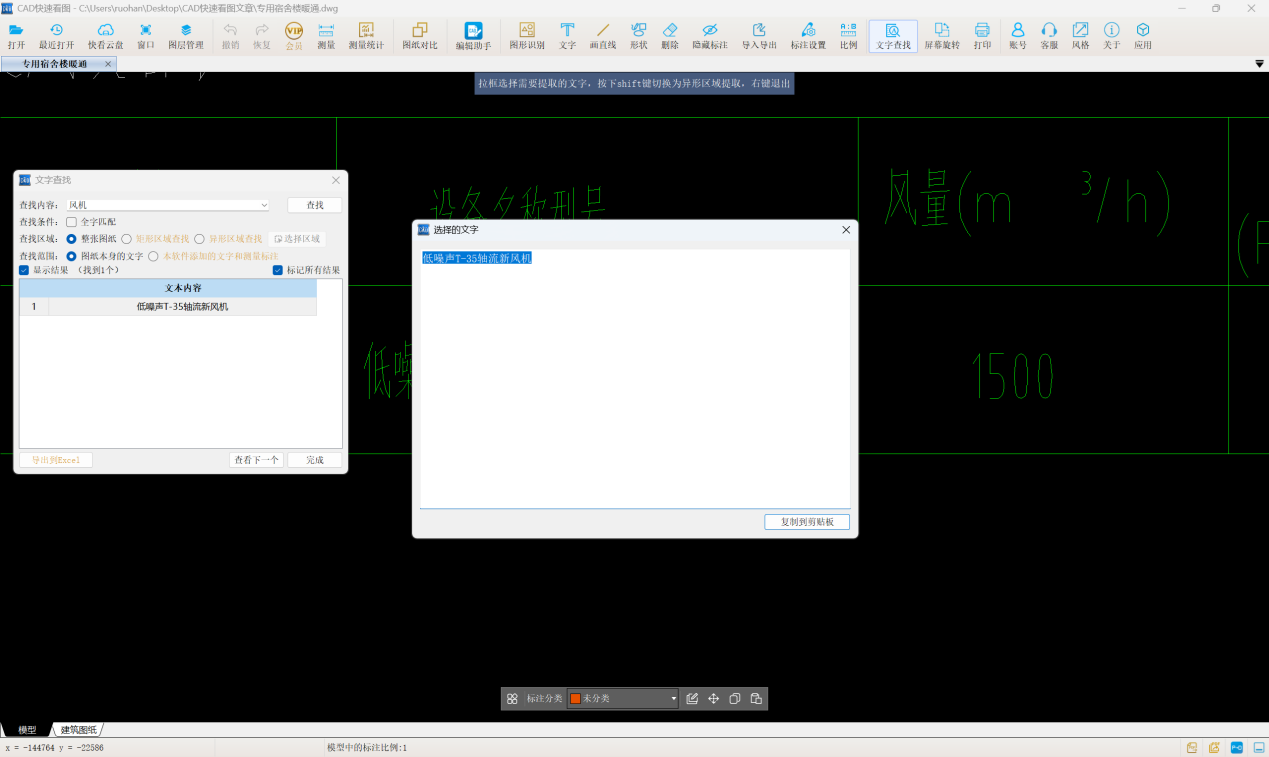

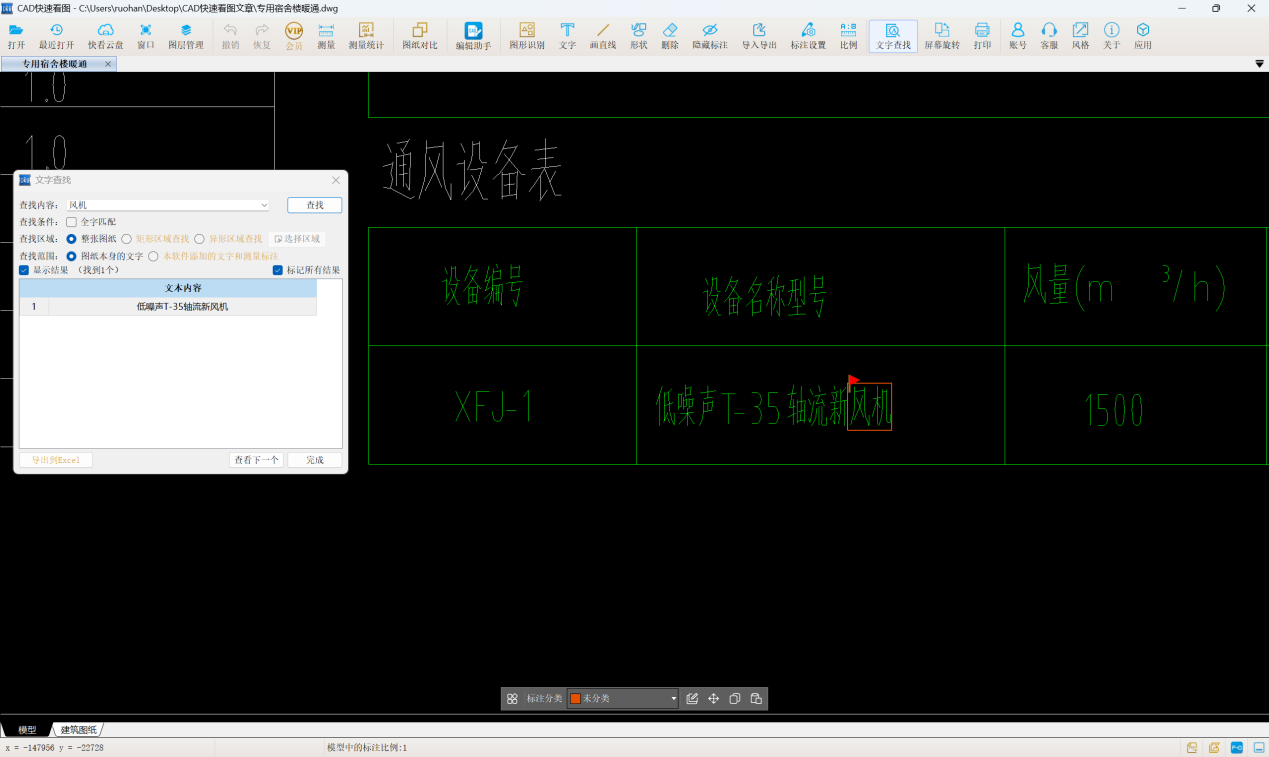

使用【文字查找】功能，輸入“風機”，查找區域選擇整張圖紙，查找范圍為圖紙本身的文字。然后使用【提取文字】功能，框選查找到的帶“風機”的名稱，就自動提取到文字信息了，選中，復制到粘貼板，得到該風機完整的名稱信息：低噪聲T-35軸流新風機。

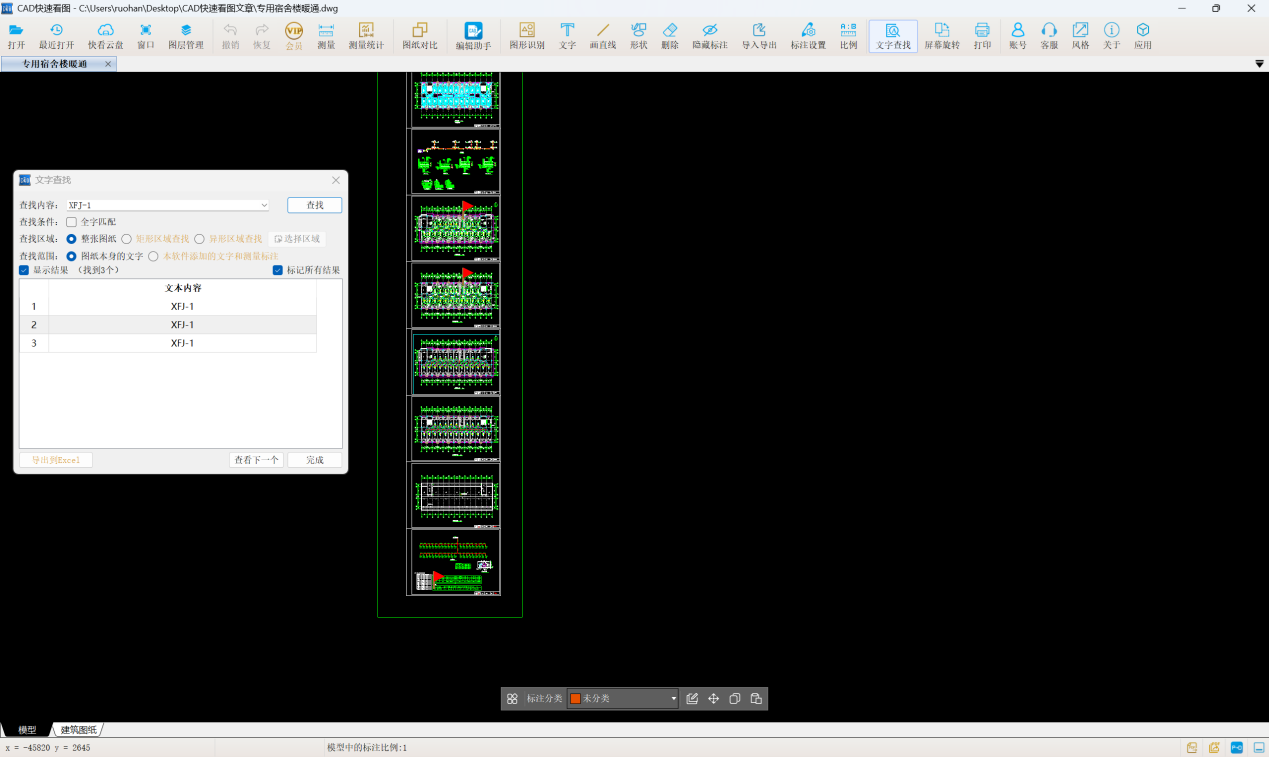

然后繼續使用【文字查找】功能，輸入“XFJ-1”，得到圖紙上有三處“紅旗”標記點。表格中結果顯示同樣為3行，依次點擊表格，除去設備表中名稱，在一層空調風管平面圖和二層空調風管平面圖中各有一臺。
得到XFJ-1 低噪聲T-35軸流新風機 的工程量為2臺。
通風機的計量就是如此簡單，CAD快速看圖的文字查找、提取文字功能，簡單方便。
