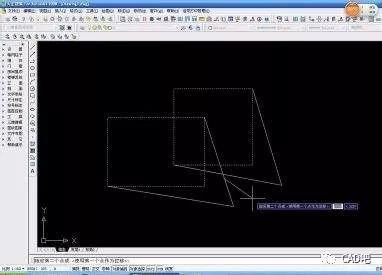

本文主要解析了CAD拉伸失敗的幾個原因。CAD軟件是現代設計工程師必備的工具之一，在設計過程中，經常需要使用拉伸功能對模型進行修改和優化。然而，有時候在使用CAD軟件進行拉伸操作時會出現失敗的情況，導致模型無法正常拉伸或者出現意想不到的結果。為了解決這個問題，本文探討了幾個可能的原因，并提供了相應的解決方法。
1. 模型存在不完整或不連續的邊界
拉伸操作需要明確的邊界來定義拉伸的方向和范圍。如果模型的邊界存在不完整或不連續的情況，CAD軟件無法準確識別拉伸的目標區域，導致操作失敗。解決這個問題的方法是檢查模型的邊界，確保它們的完整性和連續性。可以使用CAD軟件的修復功能來自動修復不完整或不連續的邊界，或者手動添加和連接邊界。
2. 模型存在自相交或重疊部分
自相交或重疊的模型部分也是導致拉伸操作失敗的常見原因之一。當模型的一部分與另一部分自相交或重疊時，CAD軟件無法準確地計算拉伸所需要的幾何信息，從而導致操作失敗。為了解決這個問題，可以使用CAD軟件的修復功能來自動修復自相交或重疊的部分，或者手動調整模型的幾何結構，確保它們沒有重疊或自相交。
3. 模型存在無效的幾何體或孔洞
無效的幾何體或孔洞也可能導致拉伸操作失敗。無效的幾何體是指由無效的幾何數據或不規則的幾何形狀構成的模型部分。孔洞是模型中的空白區域，通常是由于模型的構造不完整或復雜導致的。CAD軟件在進行拉伸操作時，需要準確的幾何信息來計算拉伸的結果，無效的幾何體或孔洞會干擾這個過程，導致操作失敗。為了解決這個問題，可以使用CAD軟件的修復功能來清理無效的幾何體或填補孔洞。
4. 拉伸方向與模型約束不符
拉伸操作需要根據用戶指定的方向來進行，但有時候模型的約束條件可能與拉伸方向沖突。例如，如果模型的邊界被約束為垂直于拉伸方向，而用戶指定的拉伸方向與邊界約束沖突，CAD軟件就無法完成拉伸操作。解決這個問題的方法是調整模型的約束條件，使其與用戶指定的拉伸方向一致，或者重新定義拉伸的方向，以適應模型的約束條件。
5. CAD軟件版本或設置問題
最后，如果以上的解決方法都無效，那么可能是由于CAD軟件版本或設置問題導致的拉伸操作失敗。不同版本的CAD軟件可能具有不同的功能和算法，某些版本可能存在拉伸操作的缺陷或限制。此外，CAD軟件的設置也可能影響拉伸操作的結果。解決這個問題的方法是考慮升級或更換CAD軟件版本，或者檢查和調整CAD軟件的設置。
在使用CAD軟件進行拉伸操作時，如果出現操作失敗的情況，可以按照以上的解決方法逐一排查可能的原因，并進行相應的修復和調整。通過提升對CAD軟件的使用技巧和了解常見問題的解決方法，可以更高效地進行模型的設計和優化。
