如何在CAD2023中快速繪制矩形云線？

本文將介紹如何在CAD2023中快速繪制矩形云線。矩形云線是一種常用的標記方式，在CAD軟件中可以快速創建和修改。本文將詳細解釋每個步驟，并提供一些技巧和建議，以幫助您更高效地使用CAD繪制矩形云線。

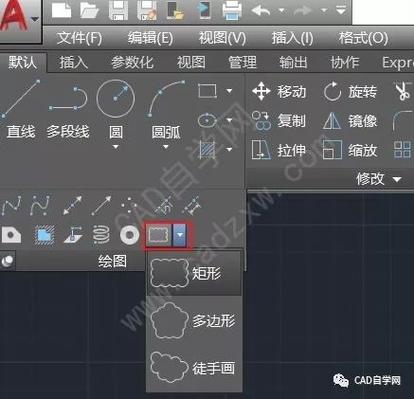

如何在CAD2023中快速繪制矩形云線？ - BIM,Reivt中文網

步驟一：進入繪圖模式

首先，打開CAD2023軟件并選擇繪圖模式。確保您已經打開了一個新的繪圖文件，或者選擇一個現有的文件進行修改。進入繪圖模式后，您將看到CAD的繪圖界面。

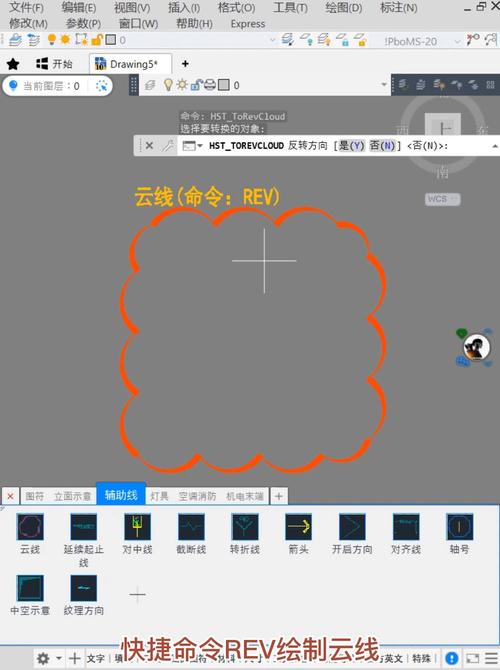

如何在CAD2023中快速繪制矩形云線？ - BIM,Reivt中文網

步驟二：選擇畫線工具

在CAD的繪圖界面中，選擇"畫線"工具。通常該工具位于工具欄的頂部或側邊。點擊畫線工具，然后選擇"多段線"。多段線工具可以用來創建連續線段，非常適合繪制矩形云線。

步驟三：繪制第一條線段

現在開始繪制第一條線段。在繪圖界面中，點擊鼠標左鍵以確定矩形云線的起始點。然后，移動鼠標以確定線段的方向和長度。在您滿意線段的位置后，再次點擊鼠標左鍵以確定終點。第一條線段將完成。

步驟四：繪制剩余線段

接下來，繪制剩余的線段來完成矩形云線。在上一步驟中創建的線段的終點上點擊鼠標左鍵，然后按照所需的方向和長度繼續移動鼠標。然后再次點擊鼠標左鍵以確定下一個線段的終點。重復此過程，直到所有線段都繪制完成。最后一條線段的終點將與第一條線段的起始點相連，形成一個封閉的矩形云線。

步驟五：修改矩形云線

在CAD中，您可以隨時修改已經繪制的矩形云線。要修改線段的長度或方向，選擇"編輯"工具（通常位于工具欄的頂部或側邊），然后點擊要修改的線段。您可以拖動線段的頂點來修改其形狀，或者通過編輯命令來輸入精確的數值。

步驟六：保存并打印

最后，在繪制完所需的矩形云線后，記得保存您的繪圖文件。選擇"文件"菜單，然后點擊"保存"選項。您可以選擇保存文件的位置和名稱。如果需要，在打印之前，可以先預覽繪圖效果，以確保矩形云線的正確性和清晰度。

總結：通過以上步驟，您可以在CAD2023中快速繪制矩形云線。記得選擇"多段線"工具，并按照所需的方向和長度繪制線段。隨時使用"編輯"工具來修改矩形云線，并保存您的繪圖文件。祝您在CAD繪圖過程中取得成功！
