來源丨益埃畢教育
在Revit中創建族時,經常會用到“放樣”命令,而“放樣”命令的路徑有時候并不只是直線,也會有特殊線段,會遇到無法創建成功的情況,那么怎么解決這個問題呢?下面進行簡單講解。

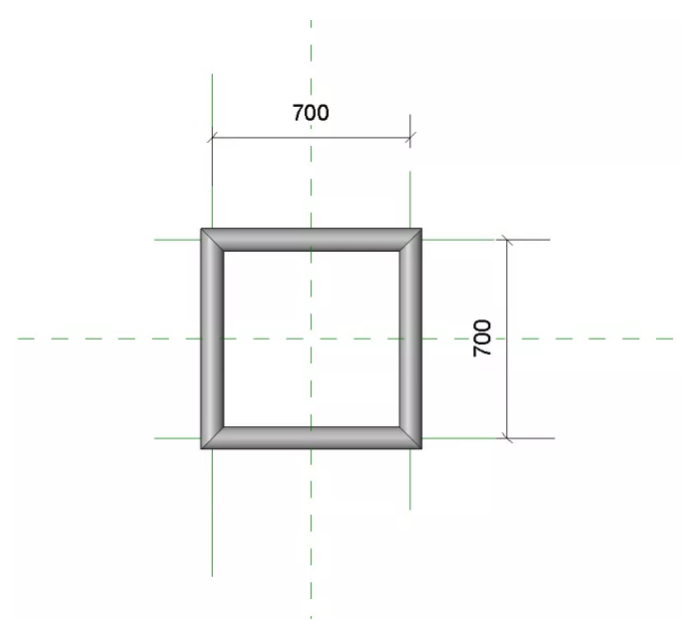

此處以在“常規模型”族樣板創建一個路徑為正方形,輪廓為半徑40的圓進行放樣,如圖所示。

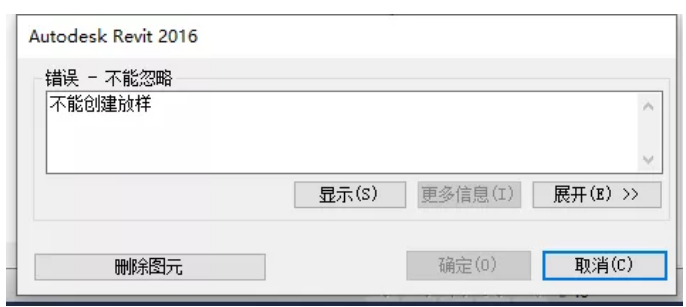

當把路徑四角變成一個四角圓角半徑為40的弧形路徑時卻顯示無法創建成功,如圖所示。
問題出現時的原因:在輪廓再沿著路徑形成模型的過程中,由于路徑彎折處形成自相交的現象,程序無法創建成功。
解決方法一:

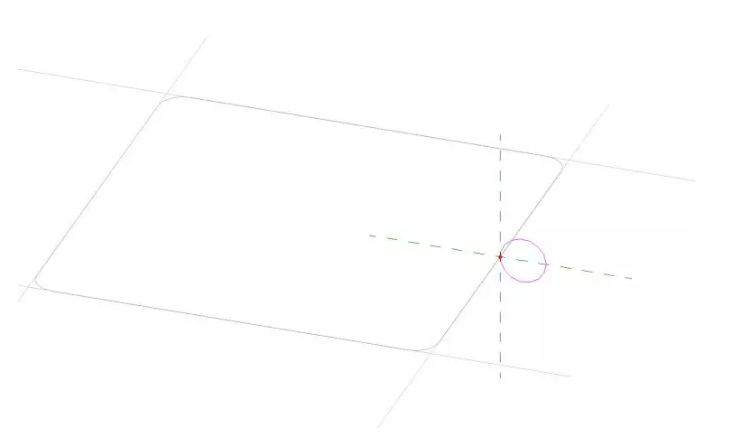

輪廓繪制時將輪廓放置在路徑圓弧不會相交的那一側,如下圖所示,這樣就不會出現創建失敗的情況了。
解決方法二:

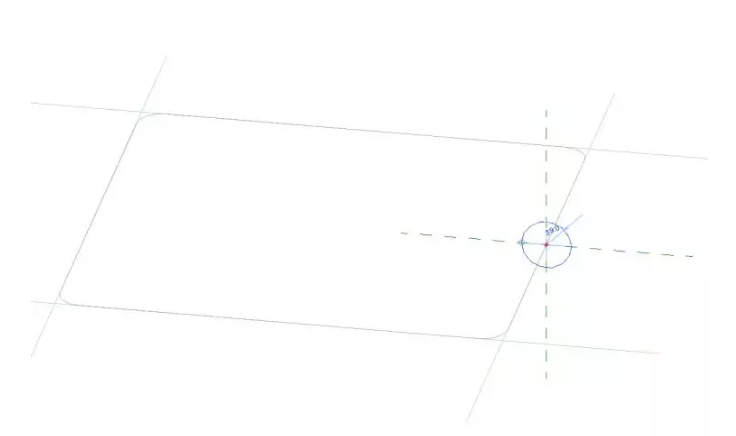

將輪廓半徑改成小于路徑圓角半徑即可。這里路徑圓角半徑為40,將輪廓半徑改為39即可創建成功,如圖所示。
意義:在創建族的過程中,放樣命令是經常使用到的,是通過是輪廓沿著一定路徑形成形體的創建命令。當然在使用過程中也會出現問題,那么上文就是解決這一問題,通過修改路徑或者適當縮小輪廓的方式來形成放樣。
