    Revit技巧 | Revit管件透明怎么辦?Revit怎樣解決MEP管件透明顯示?

    發布于:2024-12-12 21:50:01

    BIM中文網

    更多

        文章來源:廣筑BIM咨詢

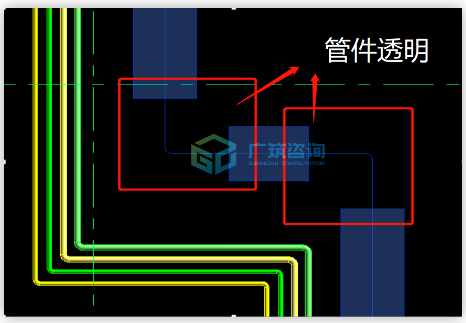

        Revit機電建模過程中,你是否遇到過在平面視圖中,管件莫名其妙透明?卻無從下手?碰到這樣的問題對我們后期出圖的效果有著很大的影響,不慌,今天我們就來看一下如何快速解決這類問題。


        1.排除精細度的問題

        很多時候我們會從網上下載族,或者用一些插件的族庫,但質量參差不齊,導致我們有的時候在視圖中看不見管件!

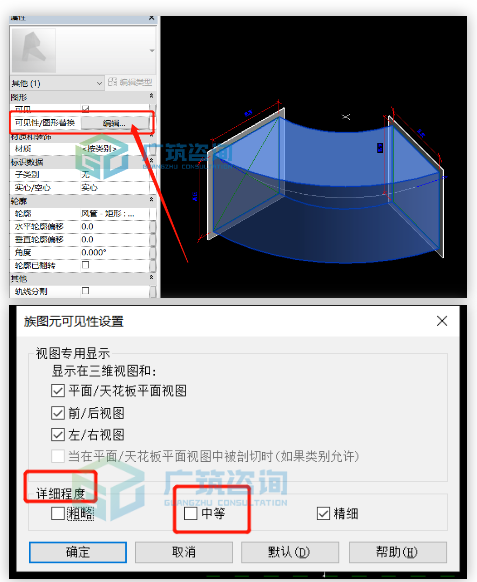

        選中有問題的管件然后編輯族

        確認族里構件的實體模型,在我們所選的視圖“精度”中是否可見,以及對應的“視圖類型”(平、立面等)中是否可見

        首先在族編輯器里選中構建然后在屬性面板中點擊編輯選擇合適的詳細程度即可


        注意:此處的詳細程度與vv(快捷鍵中模型類型詳細程度相對應)

        我們也可以在可見性/圖形替換頁面單獨設置構建的精細度,這可能造成管件與視圖的顯示精度不一致

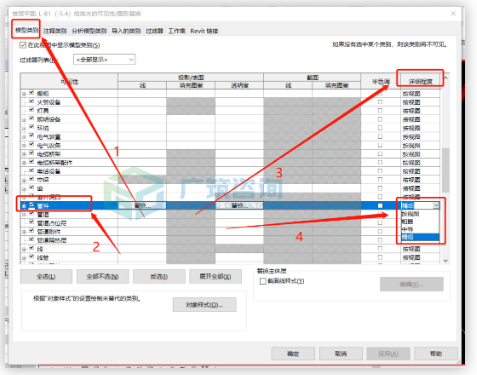

        1:用vv(快捷鍵)打開可見性/圖形替換頁面,

        2:然后找到模型類別選項卡

        3:找到管件(風管是風管管件)

        4:在詳細程度中選擇”精細“

        5:點擊“確認“即可解決管道透明問題


        2.排除基線的影響

        第二種情況雖然發生得較少,但也正是我們說的最難找到原因的情況。

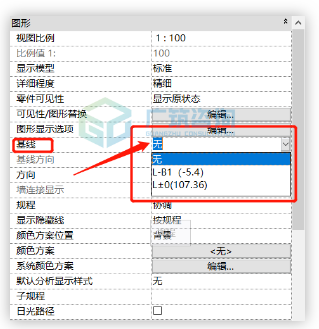

        revit2016及更早的版本在視圖屬性面板中,找到“基線”選項,選為“無”或“非視圖樓地面的標高”(如當前視圖為L(zhǎng)-B1(-5.4),則不能選擇L-B1(-5.4)):

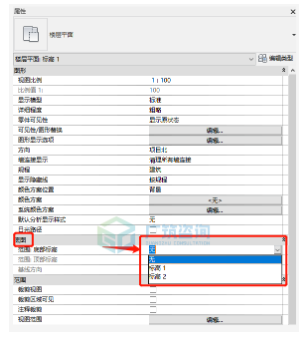

        而在revit2020版本,我們可以在視圖屬性面板“底圖”中找到2個屬性:底部和頂部范圍,同樣可以選為“無”

        大家在不掌握原理的時候,還是建議選擇“無”。

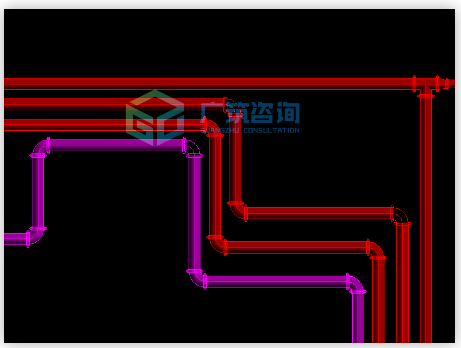

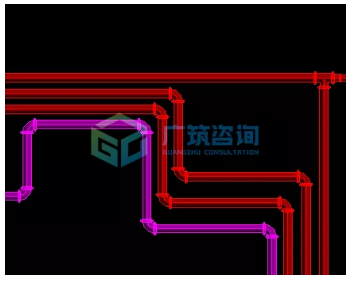

        最后再來看一下更改后的成果吧
