CAD教程 | CAD繪圖技巧：詳解虛實線的繪制方法

發布于：2024-11-14 07:40:02

首頁/技術分享/CAD

2128

BIM中文網

本文將詳細介紹CAD繪圖技巧中虛實線的繪制方法。虛實線在CAD繪圖中常常用于表示構造線、隱藏線、輪廓線等。掌握虛實線的繪制方法對于繪圖工作非常重要，能夠提高繪圖的效率和準確性。在下面的內容中，我們將重點介紹虛實線的繪制規則、應用場景和常見問題。

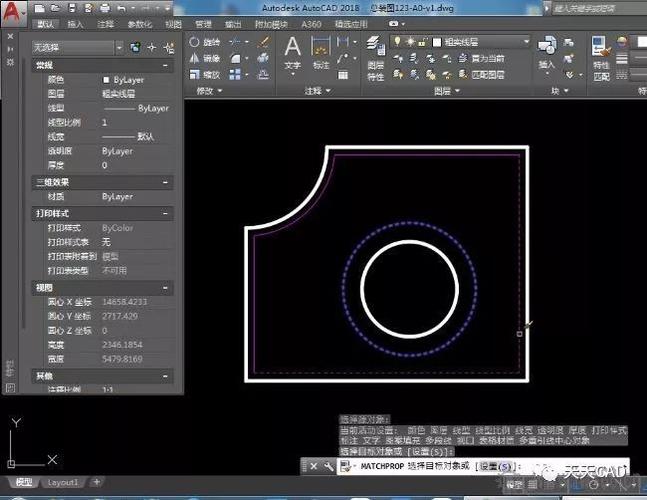

CAD繪圖技巧：詳解虛實線的繪制方法 - BIM,Reivt中文網

虛實線繪制規則

虛實線的繪制規則主要包括線型、線重和線段長度三個方面。

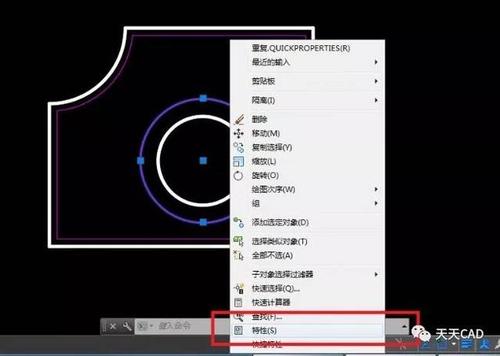

CAD繪圖技巧：詳解虛實線的繪制方法 - BIM,Reivt中文網

線型

CAD軟件通常提供了多種線型供用戶選擇。常見的線型有實線、虛線、點線、點畫線等，用戶可以根據需要選擇相應的線型。在繪制虛實線時，我們一般選擇虛線作為線型。

線重

線重是指線條的粗細程度。CAD軟件一般提供了多種線重供用戶選擇，在繪制虛實線時，我們可以根據需要選擇適當?shù)木€重。一般來說，線重較大的線條看起來更加醒目，線重較小的線條看起來更加清晰。

線段長度

線段長度是指虛實線中實線和虛線的長度。CAD軟件一般提供了設置線段長度的選項，用戶可以根據需要設置適當?shù)木€段長度。如果線段長度過長，可能會導致繪圖效果不夠清晰；如果線段長度過短，可能會導致繪圖效果不夠明顯。

虛實線的應用場景

虛實線在繪圖中有廣泛的應用場景，下面列舉幾個常見的應用場景。

1. 構造線：在CAD繪圖中，我們常常需要用虛實線表示構造線，幫助我們構建幾何圖形。構造線通常是輔助線，用于確定特定點、特定角度、特定距離等。通過使用虛實線表示構造線，可以清晰地展示構建過程，使繪圖更加直觀。

2. 隱藏線：在繪制三維圖形時，為了凸顯物體的表面形狀，我們常常需要隱藏掉一些線條。虛實線可以用于表示這些被隱藏的線條，使繪圖更加易于理解。

3. 輪廓線：在繪圖中，我們常常需要用虛實線表示物體的輪廓線。輪廓線能夠準確地表達物體的形狀和結構，使繪圖更加真實。

常見問題

在使用虛實線繪圖時，常常會出現一些問題，下面列舉了幾個常見問題及其解決方法。

1. 虛實線顯示不清晰：如果虛實線顯示不清晰，可能是線重設置得過大，可以嘗試減小線重來改善顯示效果。

2. 虛實線過長或過短：如果虛實線的線段長度不合適，可能會影響繪圖效果。可以通過調整線段長度的設置來解決這個問題。

3. 虛實線與實體線重疊：有時候，虛實線與實體線會重疊在一起，影響繪圖的清晰度。可以通過調整虛實線的位置或者使用其他線型來解決這個問題。

通過掌握虛實線的繪制方法和規則，我們能夠在CAD繪圖中更加準確地表示構造線、隱藏線和輪廓線等。同時，對于解決虛實線繪圖中的常見問題也能更加得心應手。希望本文對于CAD繪圖技巧的學習有所幫助！
